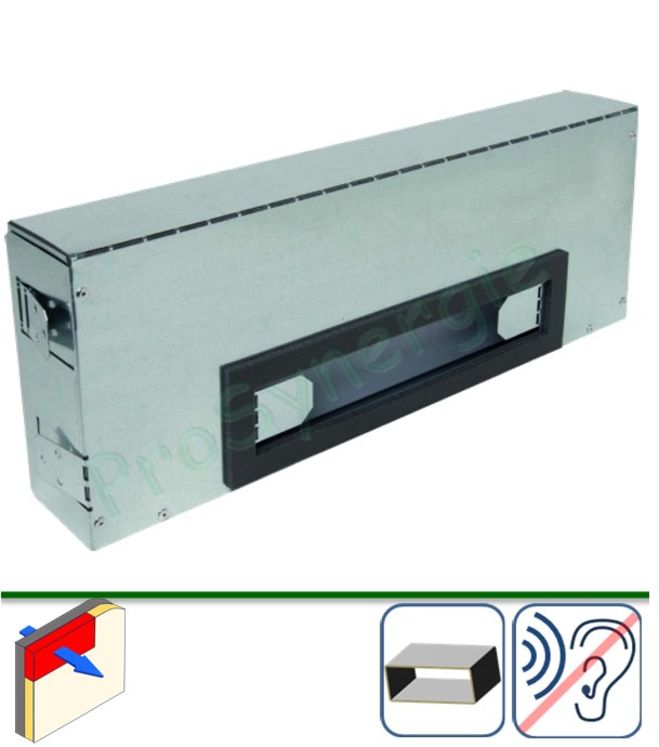

Fabriqué en tôle galvanisée, le MTR Acoustique permet un montage des entrées d'air en traversée de mur à hautes performances acoustiques.
Associé à une Traversée Rectangulaire (Droit femelle), le MTR Acoustique est placé dans l'épaisseur d'isolant. Il permet :
- via la Traversée Rectangulaire, le montage d'un auvent extérieur type maçonnerie côté extérieur,
- via le MEA ou TM, d'une entrée d'air autoréglable ou hygroréglable côté intérieur.
La plaque acoustique P20, se place à l'intérieur de la traversée rectangulaire. Elle permet d'améliorer les performances acoustiques du manchon MTR.
Manchon traversant le mur et l'isolant, permettant l'entrée d'air dans le bâtiment.
Habitat Collectif ou Tertiaire.
Neuf et rénovation.
N° rapport d'essais CETIAT : 2314170-1
Pour une esthétique linéaire en façade.
Très haute performance acoustique : de 51 à 54 dB.
Mise en œuvre par scellement d'une traversée rectangulaire simple.
Adaptation de toutes les entrées d'air Aldes : Auto, Hygro et Fixe.
| Manchons | Entrée d'air | Dnew (Ctr) (dB) | |
| Auto | MTR + TR + MEA | EMMA 22 | 51 |
| MTR + TR + P20 + MEA | 54 | ||
| MTR + TR + MEA | EMMA 30 | 51* | |
| MTR + TR + P20 + MEA | 54* | ||
| MTR +TR + MEA | EMMA 45 | 51* | |
| Hygro | MTR +TR + MEA | EHB² | 51 |
| MTR + TR + P20 + MEA | 53 | ||
| MTR + TR + MEA | EHL S / EFL S | 52* | |
| MTR + TR + P20 + MEA | EHL S / EFL S | 54* |
*Rapport d'essais acoustiques CETIAT N°2314170-3 pour les ensembles manchon + entrée d'air + auvent maçonnerie.
Possibilité de remplacer : l'EMMA 22 par une EA22 ou une ELLIA 22 : résultats acoustiques identiques l'EMMA 30 par une EA30 ou une ELLIA 30 : résultats acoustiques identiques.
1 MTR
2 TR
3 MEA
4 Elément acoustique P20
5 Entrée d'air
6 Auvent extérieur
