• Maison individuelle.
• Neuf ou rénovation.
• Horizontale.
• Echangeur en faux-plafond ou en combles.
• Intérieure.

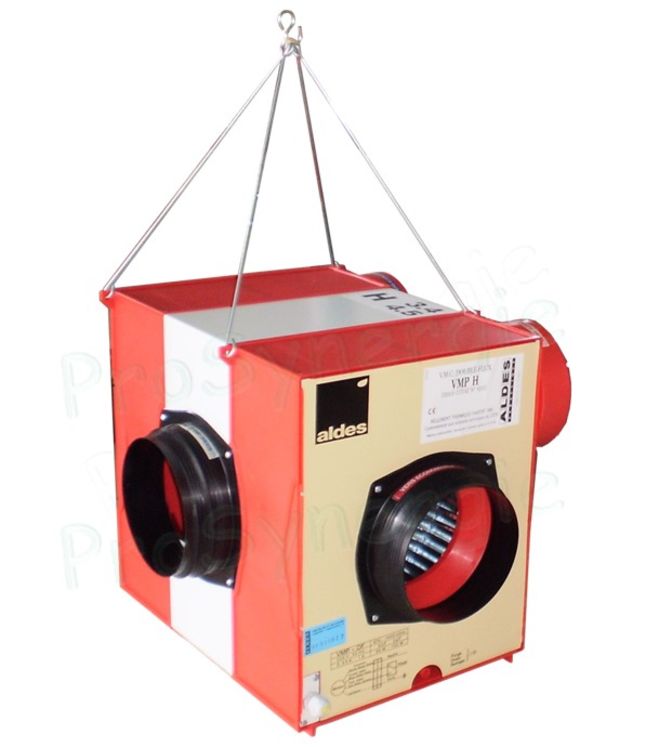

• VMP H est un système de ventilation mécanique avec insufflation d'air neuf en chambres et séjour et extraction de l'air vicié en cuisine et sanitaires.
• Les calories de l'air extrait sont récupérées par un échangeur pour préchauffer l'air neuf insufflé.

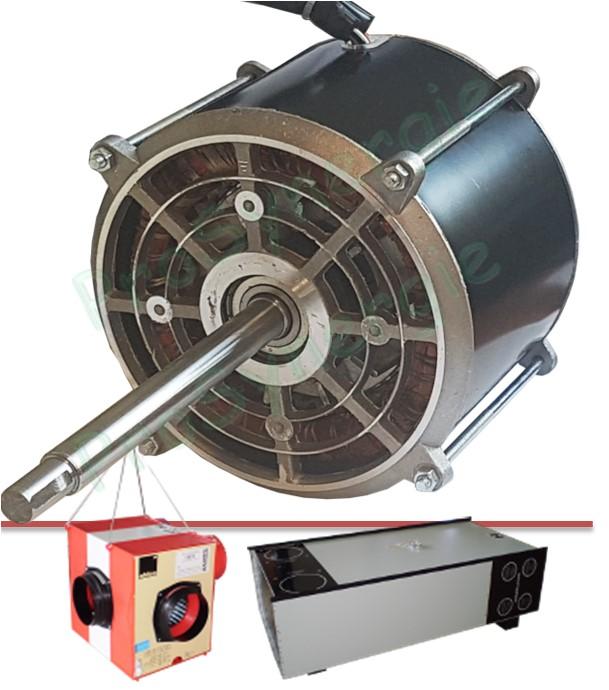

• Moto-ventilateur double arbre bi-vitesse qui permet d'obtenir un débit de pointe en extraction cuisine et en insufflation séjour.
• Tension : 230 V - 50 Hz monophasé.
• Intensité de protection : 1,5 A.
• Poids : 14 kg (ventilateur), 16 kg (échangeur).
• L'échangeur est réalisé à partir de plaques thermoformées.
• Surface d'échange de 15 m2.
Voir les visuels
| Débits (m3/h) | VMP H 3S-4PP | VMP H 4S-5PP | VMP H 5S-7PP |
| extr. cuisine Ø 150 ( croisière/pointe ) |
45/120 | 45/135 | 45/135 |
| extr. sanitaires Ø 80 | 2 x 30 - 1 x 15 | 2 x 30 - 2 x 15 | 2 x 30 - 3 x 15 |
| Total extraction | 120 / 195 | 135 / 225 | 150 / 240 |
| insuf. séjour Ø 80 | 2 x 25 / 2 x 50 | 2 x 25 / 2 x 50 | 3 x 25 / 3 x 50 |
| insuf. chambres Ø 80 | 3 x 25 | 4 x 25 | 6 x 25 |
| Total insufflation | 125 / 175 | 150 / 200 | 225 / 300 |
| Désignation du Kit | VMP H 3-4PP | VMP H 4-5PP | VMP H 5-7PP |
| groupe insufflation-extraction | 1 | 1 | 1 |
| echangeur | 1 | 1 | 1 |
| Piquage extraction sanitaires | 3 | 4 | 5 |
| Piquage insufflation séjour | 2 | 2 | 3 |
| Piquage insufflation chambres | 3 | 4 | 6 |
| Bouche cuisine Ø 150 mm | 1 | 1 | 1 |
| Manchette cuisine Ø 150 mm | 1 | 1 | 1 |
| Manchette + Bouche sanitaire Ø 80 mm | 3 | 4 | 5 |
| Manchette + Bouche insufflation Ø 80 mm | 5 | 6 | 9 |
| inverseur deux positions | 1 | 1 | 1 |
| Absorb'son raccord Ø 80 mm | 2 | 2 | 9 |
| Collier Ø 150 mm | 3 | 3 | 3 |
| Collier Ø 80 mm | 0 | 0 | 6 |
| suspension MV | 1 | 1 | 1 |
| Té 80-80 mm | 0 | 0 | 2 |
| notice Montage | 1 | 1 | 1 |
| embout évacuation condensat | 2 | 2 | 2 |
