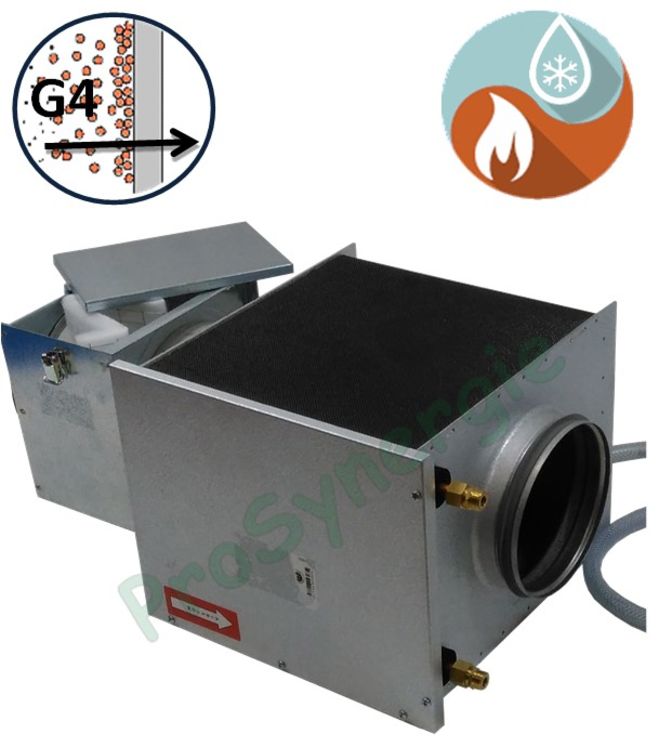

Composition du module d'échange géothermique :
- Une batterie à eau froide ou chaude à raccord de gaine circulaire à joint Ø 160 mm
- Un caisson de filtration avec son filtre G4
- Un jeu de raccords de connection Ø 3/8'
- Un tube d'un mètre de raccordement de condensat avec sont raccord de connection (écrou libre en Ø 1/2')
Construction de la batterie d'échange :
La Batterie est constituée :
- d'un boîtier en tôle d'acier traité Aluzinc, AZ 185
- d'un regard de visite pour contrôle et nettoyage
- d'un serpentin à tubes trois rangées avec ailettes en aluminium avec un pas de 2,5 mm et manchon de raccordement en cuivre (G½”)
l'étanchéité de la sortie du caisson est assuré avec des joint en caoutchouc.
- d'un bac de dégivrage inoxydable pour l'eau de condensation
- de raccordement rond avec joint en caoutchouc
Elle dispose d'un niveau d'étanchéité C selon la norme EN 15727, ce qui garantit que l'air traité atteigne bien sa destination sans fuite et donc sans perte d'énergie.
Carractéristiques Aérauliques du module d'échange géothermique :
Perte de charge du Caisson filtration à prendre en compte (filtre G4 propre) : 50 Pa (avec une vitesse d'air de 3 m/s)
Données de l'échangeur :
Air |
T° d’eau |
|
6°C/12°C |
T° d’air (entrée) |
25°C - 50 % |
30 °C - 45 % |
|
Air |
Eau |
Air |
Eau |
Q (m3/h) |
ΔP (Pa) |
Puissance (kW) |
Température de sortie d’air (°C) |
Débit d’eau (l/s) |
Pertes de charge sur l’eau (kPa) |
Puissance (kW) |
Température de sortie d’air (°C) |
Débit d’eau (l/s) |
Pertes de charge sur l’eau (kPa) |
145 |
9 |
0,7 |
14,4 |
0,03 |
4 |
1 |
15,6 |
0,04 |
10 |
250 |
24 |
0,9 |
16,1 |
0,04 |
8 |
1,5 |
17,4 |
0,06 |
20 |
355 |
45 |
1,1 |
17 |
0,04 |
11 |
1,3 |
18,4 |
0,08 |
32 |
Données de fonctionnement :
- Température de fonctionnement maximale : +150°C
- Pression de fonctionnement maximale :1,0 MPa (10 bar)
- Les déperditions et la pression des serpentins sont éprouvées.
Montage :
Ce module géothermique est prévu pour être installé horizontalement et ce surtout par rapport à la récupération des condensats.
Dimentions et poids :
- Volume d'eau du serpentain : 0.42 litres
- Poids Batterie / caisson Filtre / Ensemble : 6.2 / 3 / 10 Kg
- Longueur Batterie / caisson Filtre / Ensemble : 356 / 218 / 580 mm
- Largeur : 326mm
- Hauteur : 255mm
- Raccordement eau entre axe : 175mm
- Côté du raccordement eau : gauche dans le sens de l'air
