Description des deux modes de raccordement (Mono-Tube ou Bi-Tube) d'une Cuve Fioul sur un brûleur de chaudière, ainsi que de l'ensemble de soutirrage fioul, la jauge, l'évent et autres accessoires sur les orifices de la Cuve à Fioul.
Il existe principalement deux types de branchements d’une alimentation de fioul sur un brûleur de chaudière : les installations « Mono-Tube » et les installations « Bi-Tube »

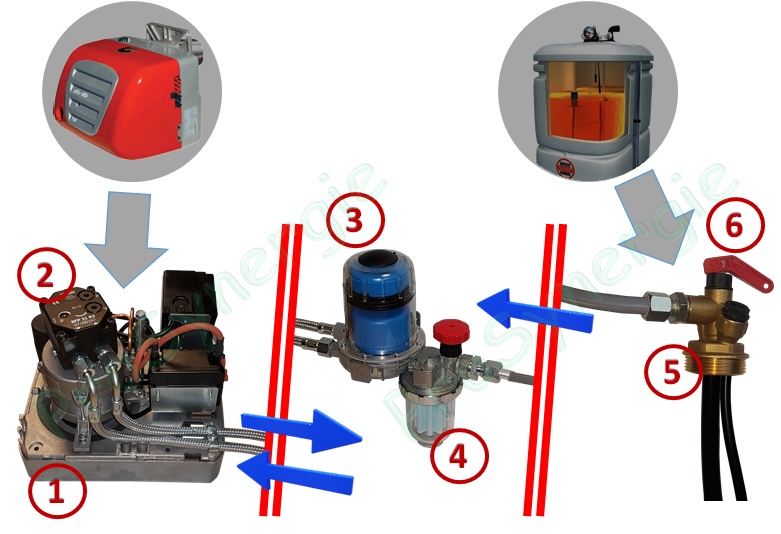

Installation « Mono-Tube »
- 1 - Brûleur Fioul
- 2 - Pompe à fioul du brûleur
- 3 - Module de recyclage Fioul
- 4 - Filtre à Fioul
- 5 - Ensemble d'aspiration avec flexible d'aspiration fioul et flexible de branchement pour jauge pneumatique
- 6 - Vanne Police
Les installations « Mono-Tube » sont une technique plus récence qui consiste à recycler l’excédent de fioul du brûleur de façon le réinjecter dans son aspiration.
Ce recyclage se fait au niveau du Filtre à recyclage.
De ce fait il n’y a qu’une seule canalisation depuis la cuve fioul.
En plus de la facilité d’installation ce procédé a pour avantage d’éviter :
- Le brassage inutile et d’oxygénation du fioul dans la cuve qui favorise le développement des bactéries (algues).
- La filtration inutile sur la ligne d’aspiration.

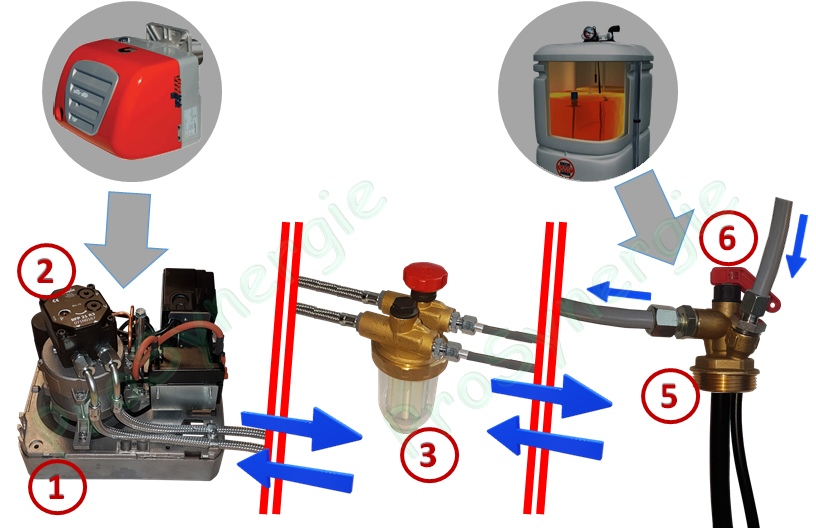

Installation « Bi-Tube »
- 1 - Brûleur Fioul
- 2 - Pompe à fioul du brûleur
- 3 - Filtre à Fioul
- 5 - Ensemble d'aspiration avec flexible d'aspiration fioul et flexible de branchement pour jauge pneumatique
- 6 - Vanne Police
Les installations « Bi-Tube » ne possèdent pas de Filtre à recyclage, mais un filtre simple.
De ce fait il y a deux canalisations depuis la cuve fioul.

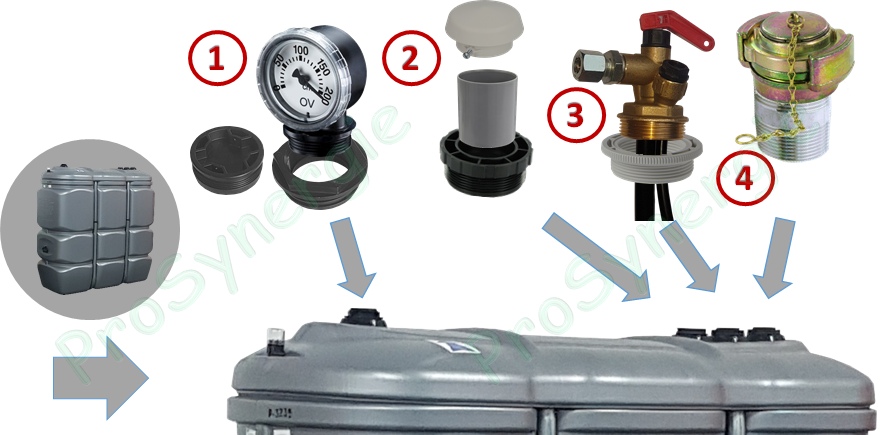

Exemple de banchement des accessoires sur une cuve Fioul
- 1 - Jauge et raccord de réduction
- 2 - Event raccordé avec du tube PVC sur l'adaptateur pour créer une cheminée d'aération (compensation d'air)
- 3 - Ensemble d'aspiration (ici pour une version mono-tube avec le retour bouchonné)
- 4 - Raccord de remplissage (raccord symétrique)
