Kits d´accouplement des Cuves Double Parois Intégrale, Modulaire intégrale et Métallique VET Schutz

Description

Différents types

De manière générale, les kits comprennent les accessoires nécessaires au soutirage, remplissage et aération des cuves, ainsi que la jauge.

• Kit A : kit de base pour la première cuve
• Kit B : kit complémentaire pour la 2ème cuve et les suivantes, pour un assemblage sur le bord long.
• Kit CDL : kit complémentaire pour la 2ème cuve, pour un assemblage sur le bord court.

Gamme

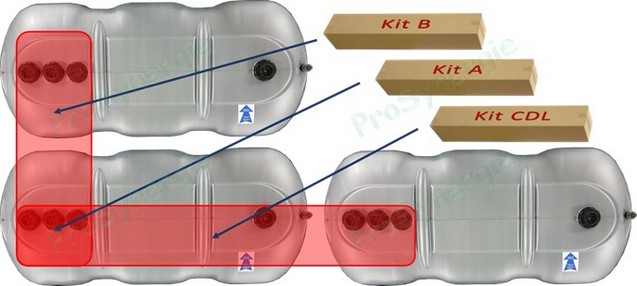

En schématisé, voici l’utilisation des kits. Pour plus de détails, se référer au tableau des assemblages.

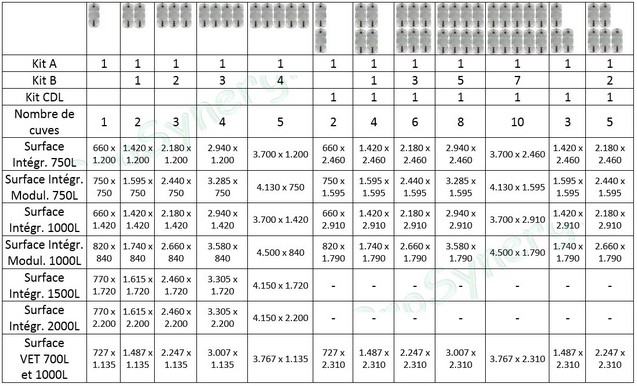

Tableau des assemblages

Distances par rapport aux parois :

En cas d’installation en une ou deux rangées, la distance à la paroi de la face avant est de 400 mm, toutes les autres étant de 50 mm.

Distance au toit :

En cas d’installation en une rangée il n’existe pas de norme spécifique. Cependant, nous recommandons les distances suivantes : au moins 300 mm au-dessus de la cuve pour l’assemblage. Dans le cas de 2 rangées, veiller à avoir de libre 500 mm au-dessus de la cuve.

Montage

Une notice de montage est fournie avec les kits. Voici un exemple pour l’accouplement de deux cuves Intégrales 1500 L : Kit A réf SCH4019429 et Kit B réf SCH4019431.

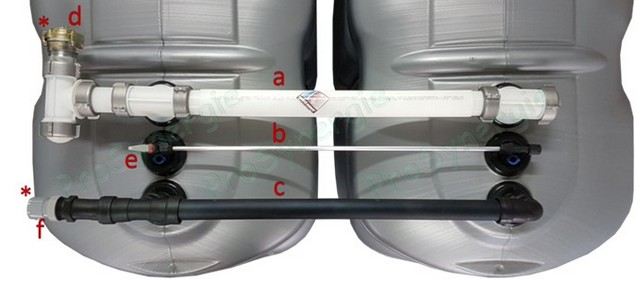

Figure 1 : Vue de dessus du raccordement de deux cuves Intégrales 1500L

• * : Raccords non compris
• a) : Accouplement pour le remplissage
• b) : Accouplement pour le soutirage
• c) : Accouplement pour la ventilation
• d) : Branchement remplissage avec raccord 2’’ (sur la photo, ajout d’un raccord symétrique, pour exemple)
• e) : Branchement soutirage en Ø 10 mm
• f) : Branchement Ventilation (sur la photo, ajout d’un raccord PVC Ø 40 mm)

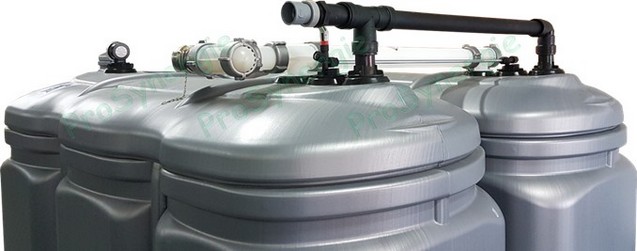

Figure 2 : Vue arrière du raccordement de deux cuves Intégrales 1500L
