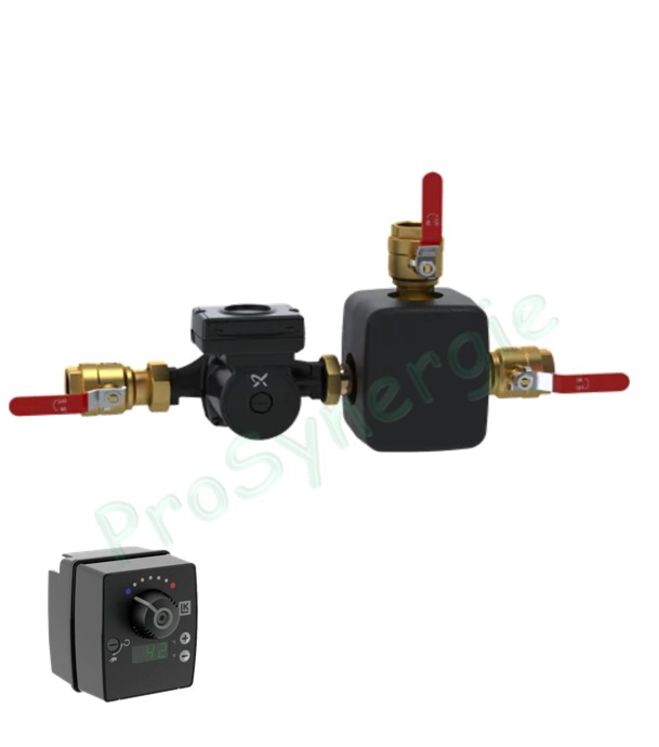

Kits Complets de Réhausse de Température
Fonction
Le kit de réhausse de température est un groupe hydraulique pour les installations de chaudières à combustibles solides avec ballons hydro-accumulateurs. Le groupe hydraulique sert à obtenir une stratification optimale des ballons hydro-accumulateurs et à garantir une température élevée de retour de chaudière, ce qui augmente le rendement. Les émissions polluantes ainsi que la condensation sont évitées ce qui prolonge la longévité de la chaudière.
Principe de fonctionnement
LE FONCTIONNEMENT DU GROUPE HYDRAULIQUE PENDANT LES DIFFÉRENTES PHASES DE COMBUSTION:
1. PHASE DE CHAUFFAGE
L’eau circule entre la chaudière et le groupe hydraulique pendant que la température de la chaudière augmente.
2. PHASE DE CHARGE
La vanne thermique commence à s’ouvrir et permet à l’eau de retour du ballon hydro-accumulateur de se mélanger avec
l’eau du départ avant de revenir à la chaudière. La température de retour à la chaudière est maintenue constante.
3. PHASE FINALE
La vanne thermique est entièrement ouverte et le clapet d’équilibrage automatique est maintenue fermé. Il en résulte un
transfert optimal de chaleur de la chaudière, toute la capacité de la pompe sera utilisée pour évacuer l’eau de la
chaudière et charger le ballon hydro-accumulateur.
4. CIRCULATION THERMOSIPHON
Lorsque la combustion a cessé et le circulateur s’est arrêté, l’eau chaude restante dans la chaudière est chargée dans le
ballon hydro-accumulateur tant que la vanne thermique reste ouverte. Lorsque la chaudière s’est refroidie, la vanne
thermique se ferme. Le clapet anti-retour empêche la circulation inverse du ballon hydro-accumulateur vers la chaudière
Gamme
| Référence | Température de consigne | Type |
| THEKCRT3355 | 55°C | Standard |
| THEKCRT3360 | 60°C | Standard |
| THEKRACT33C | réglable de 5 à 99°C | Motorisé |
