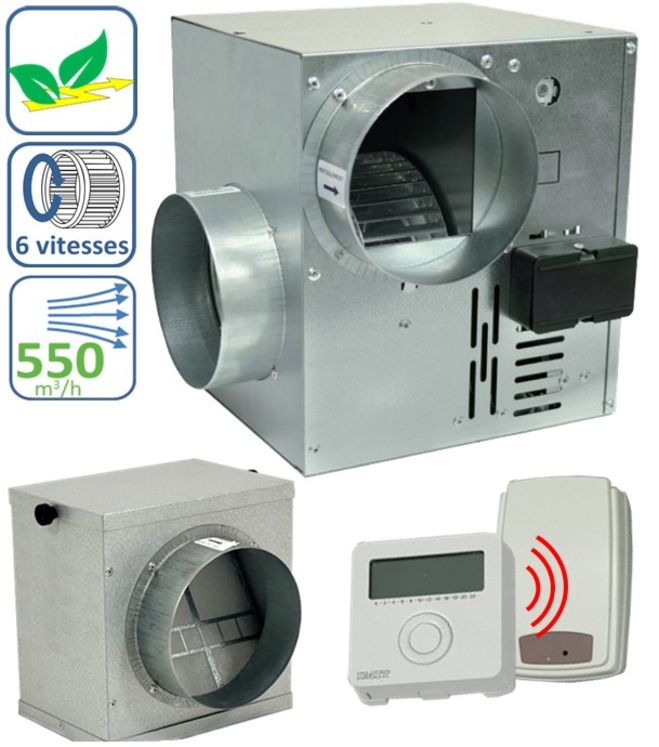

Kit Rubis de récupération d´air chaud débit max. 550 m3/h - Moteur 6 vitesses, thermostat IMIT commande radio sans fil IMIT pour gestion de la grande vitesse, caisson de filtration
Description
le système de récupération d'air chaud RUBIS peut être mis en place dans une habitation individuelle, sur une cheminée équipée d’un insert, existant ou neuf, conforme à la norme NF D 35-376 ou NF EN 13229 et dont la température moyenne des produits de combustion en fonctionnement normal est inférieure à 400°C. Pour insert fonctionnant exclusivement au bois-bûches et doté d’une buse de raccordement.
Le groupe moteur Rubis peut fonctionner sur six vitesses différentes - deux vitesses à paramétrer sont commandées par le thermostat (se référer à la notice utilisateur du fabricant, disponible plus haut).
L'air de convection est prélevé et distribué en fonction de la température de consigne.
Raccords et réduction pour la liaison Moteur - Caisson de filtration inclus.
Dimensions du caisson moteur
| Øpiquages | 150 |
| A | 271 |
| A' | 49 |
| B | 311 |
| C | 253 |
| C' | 50 |
Caratéristiques du moteur
| Caractéristiques | Unités | Vitesses | |||||
| V1 | V2 | V3 | V4 | V5 | V6 | ||
| Intensité | A | 0,49 | 0,43 | 0,38 | 0,29 | 0,2 | 0,13 |
| Puissance | W | 117 | 102 | 90 | 68 | 48 | 30 |
| Alimentation | V/Hz | Mono 230 / 50 | |||||
| Débit max. | m3/h | 550 | |||||
| Nombre de bouches | U | 4 à 8 | |||||
| Ø Réseaux principal/secondaire | mm | 15 / 125 | |||||
| Débit moyen à chaque bouche m3/h | m3/h | 50 à 70 selon réseaux | |||||
| Température moyenne d'insufflation | °C | 60 à 95°C (configuration standard) 50 à 70°C (avec té de mélange) |
|||||
