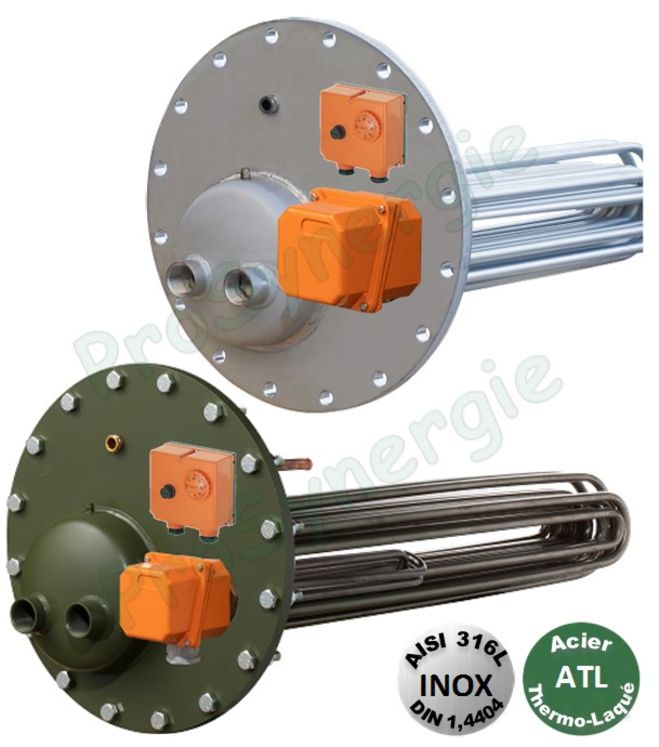

Kit réchauffeur mixte sur bride DN200 ou 400 (ATL ou Inox 316) - avec Thermoplongeur + Réchauffeur tubulaire
Marque : Charot
Référence : CHA023246
Attention : ne peut être vendu dans ces conditions financières sans un ballon réchauffeur Charot
Le plateau réchauffeur est équipé d'un thermoplongeur d'appoint en Incoloy 825.
Le plateau réchauffeur est équipé d'un thermoplongeur d'appoint en Incoloy 825.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Le plateau réchauffeur est équipé d’un thermoplongeur d'appoint en Incoloy 825.
Caractéristiques techniques des réchauffeurs pour une température entrée primaire de 90°C et un secondaire en 10/60°C
| Volume ballon (en L) | 500 | 750 | 1000 | 1500 | 2000 Ø1100 |
2000 | 2500 | 3000 |
| Débit maxi. (m3/h) | 0,3 | 1,15 | 2,1 | 3,6 | ||||
| Puissance (kW) | 7 | 25 | 37 | 44 | ||||
| Pertes de charge (mCE) | 0,4 | 0,5 | 1 | 1,8 | ||||
En raison du poids élevé des réchauffeurs et pour préserver le revêtement A.T.L. des ballons, il est impératif de respecter les précautions de montage suivantes :
- Protéger l'intérieur de la buse du ballon (avec un chiffon ou un carton)
- Introduire les tubes du réchauffeur dans la buse en appui sur la protection
- Faire glisser le réchauffeur à l'intérieur
- Positionner 2 boulons en partie supérieure en respectant l'orientation du plateau
- Retirer la protection
- Boulonner entièrement le plateau en positionnant correctement le joint et serrer
Raccordement réchauffeur (Pression de service 7 bar Maxi)
- Équiper le circuit primaire d’un circulateur adapté au débit et à la perte de charge.
- Purger le réchauffeur à l’aide du purgeur d'air placé sur la calotte de distribution.
Repère sur les plans :
- Boulons : Appliquer un couple de serrage de 100 Nm
- Thermostat double unipolaire
- Purgeur d’air du réchauffeur
- --
- Doigt de gant
