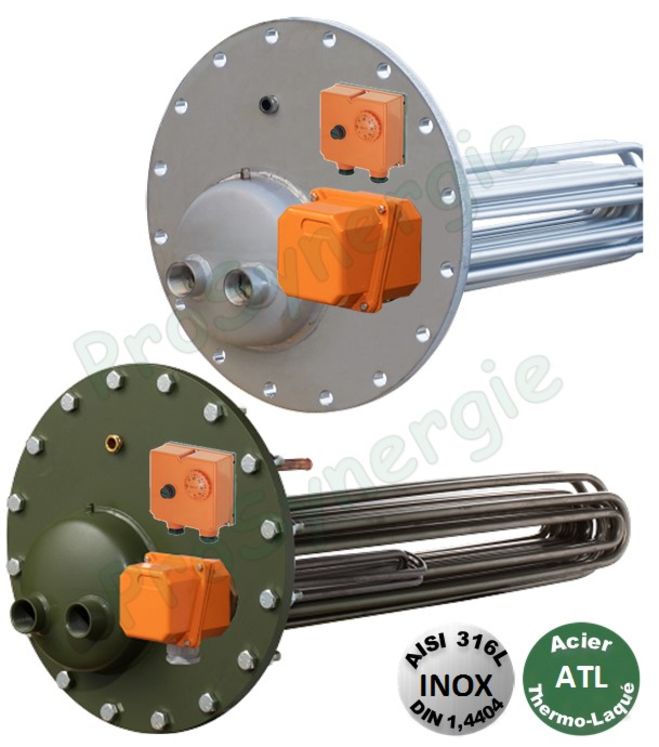

Le plateau réchauffeur est équipé d’un thermoplongeur d'appoint en Incoloy 825.
Caractéristiques techniques des réchauffeurs pour une température entrée primaire de 90°C et un secondaire en 10/60°C
Volume ballon (en L) |
500 |
750 |
1000 |
1500 |
2000 Ø1100 |
2000 |
2500 |
3000 |
Débit maxi. (m3/h) |
0,3 |
1,15 |
2,1 |
3,6 |
Puissance (kW) |
7 |
25 |
37 |
44 |
Pertes de charge (mCE) |
0,4 |
0,5 |
1 |
1,8 |
En raison du poids élevé des réchauffeurs et pour préserver le revêtement A.T.L. des ballons, il est impératif de respecter les précautions de montage suivantes :
- Protéger l'intérieur de la buse du ballon (avec un chiffon ou un carton)
- Introduire les tubes du réchauffeur dans la buse en appui sur la protection
- Faire glisser le réchauffeur à l'intérieur
- Positionner 2 boulons en partie supérieure en respectant l'orientation du plateau
- Retirer la protection
- Boulonner entièrement le plateau en positionnant correctement le joint et serrer
Raccordement réchauffeur (Pression de service 7 bar Maxi)
- Équiper le circuit primaire d’un circulateur adapté au débit et à la perte de charge.
- Purger le réchauffeur à l’aide du purgeur d'air placé sur la calotte de distribution.
Repère sur les plans :
- Boulons : Appliquer un couple de serrage de 100 Nm
- Thermostat double unipolaire
- Purgeur d’air du réchauffeur
- --
- Doigt de gant
