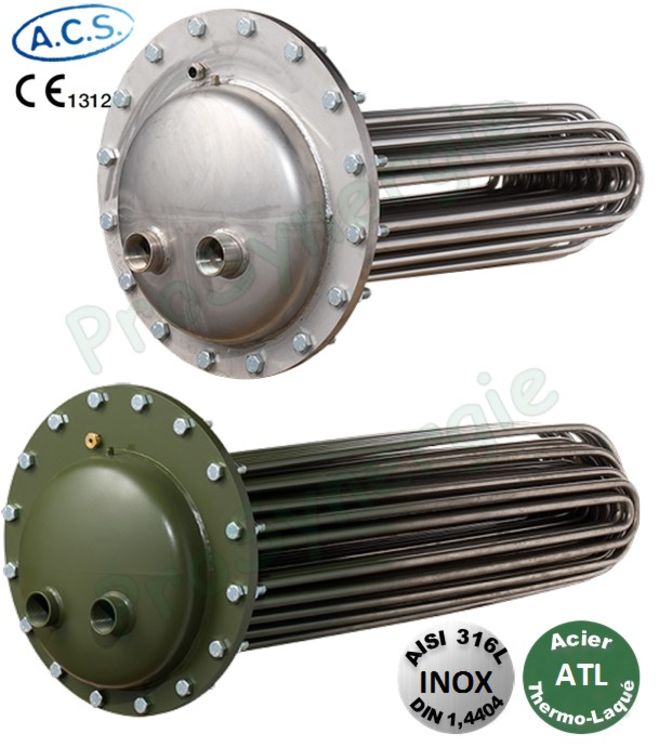

Kit réchauffeur Max sur bride DN 400 (ATL ou Inox 316) avec Réchauffeur tubulaire grande puissance jusqu´à 138 KW
Marque : Charot
Référence : CHA023168
Attention : ne peut être vendu dans ces conditions financières sans un ballon réchauffeur Charot
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Caractéristiques techniques des réchauffeurs Max pour un régime primaire 80/60°C et un secondaire en 10/60°C
| Volume ballon (en L) | 750 | 1000 | 1500 | 2000 Ø1100 |
2000 Ø1250 |
2500 | 3000 |
| Débit (m3/h) | 1,5 | 2 | 2,7 | 3 | 3,5 | ||
| Puissance (kW) | 38 | 52 | 78 | 91 | 104 | ||
| Volume réch. (en L) | 15,5 | 18,3 | 21,7 | 23,6 | 27,1 | ||
| Surface réch. (m2) | 2,6 | 3,35 | 4,4 | 5 | 6 | ||
| Pertes de charge (mCE) | 0,15 | 0,2 | 0,45 | 0,45 | 0,45 | ||
Précautions de montage
En raison du poids élevé des réchauffeurs et pour préserver le revêtement A.T.L. des ballons, il est impératif de respecter les précautions de montage suivantes :
- Protéger l'intérieur de la buse du ballon (avec un chiffon ou un carton)
- Introduire les tubes du réchauffeur dans la buse en appui sur la protection
- Faire glisser le réchauffeur à l'intérieur
- Positionner 2 boulons en partie supérieure en respectant l'orientation du plateau
- Retirer la protection
- Boulonner entièrement le plateau en positionnant correctement le joint et serrer
Raccordement réchauffeur (Pression de service 7 bar Maxi)
- Équiper le circuit primaire d’un circulateur adapté au débit et à la perte de charge.
- Purger le réchauffeur à l’aide du purgeur d'air placé sur la calotte de distribution.
