Kit platine Robifix entraxe 150mm - raccords F1/2´´ PER à sertir
Fiche techniqueApplication :
Le kit ROBIFIX est utilisé pour la fixation de robinetterie de salle de bains ou de cuisine sur cloison en plâtre type “BA13”, “Placo”, “Gyproc” ... L’astuce consiste à utiliser une plaque-support fixée par l’extérieur de la cloison. Cette plaque-support recevant ses 2 coudes spécifiques à raccorder directement au tube PER ou PB, ou à souder sur tube cuivre selon les modèles. Après fixation, la platine est noyée dans la colle à carrelage et la faïence de parement recouvre l’ensemble. Après plus de 10 ans de succès sur le marché, ROBIFIX est devenu le standard en Europe.
Installation :
À l’aide d’un niveau à bulle, poser la plaque-support ROBIFIX sur la cloison et tracer les emplacements. Percer 2 trous de Ø 63 mm dans la cloison avec une scie cloche (ou 1 seul pour les modèles monotrou). Installer les coudes d’encastrement sur la plaque-support et les visser sans trop serrer. Poser l’ensemble ROBIFIX horizontalement, marquer les emplacements (8 ou 4 selon modèle) pour les chevilles et vis de fixation, déposer l’ensemble et percer les trous nécessaires sur la cloison. Effectuez la fixation finale à l'aide des vis et des chevilles fournies, retirez les vis lorsque les chevilles sont expansées . Après fixation, la platine est noyée dans la colle à carrelage et la faïence de parement recouvre l’ensemble.
Important : les parements de type faïence pour milieu humide doivent être réalisés sur des cloisons en plaques de plâtre hydrofuges. Sinon, penser à appliquer une couche de ”primaire”. Faire les essais d’étanchéité avant fixation de la platine.
Spécifications :
- Pour cloison en plaque de plâtre de 12,5 mm (type BA13).
- Entraxe : 150 mm, 60 mm ou monotrou (suivant modèle).
- Raccords agréés pour tube semi-rigide de série S = 5 en PER ou PB faisant l’objet d’avis favorable.
- Température maximum : se référer au type de tube.
- Pression maximum : 10 bar.
- Fluide : eau.
- Fiabilité et longévité supérieures.
- Brevets européens
Destination :

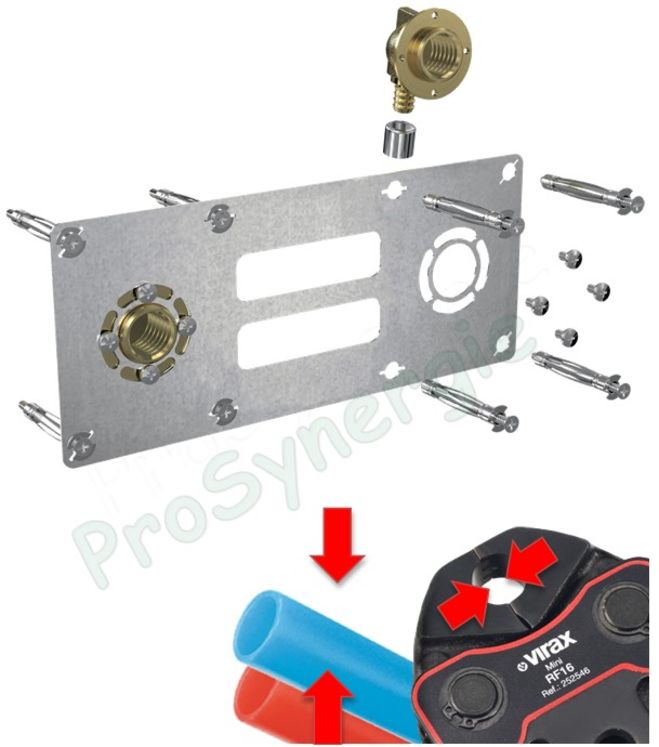

L’ensemble se compose d’une plaque-support, de 2 coudes spécifiques taraudés femelle ou filetés mâle en laiton, des vis et des chevilles nécessaires. ROBIFIX est disponible pour connexion sur tube PER ou PB en Ø 12 mm et Ø 16 mm avec raccords à glissement, à sertir ou à compression ; mais il existe aussi en version à souder sur tube cuivre Ø 12 ou Ø 14. Sortie en femelle 1/2”.
ROBIFIX existe en entraxe 150 mm pour la robinetterie standard, en entraxe 60 mm pour installation sous lavabo ou évier, ou en version mono pour les machines à laver et les robinets (toilettes, ...).
