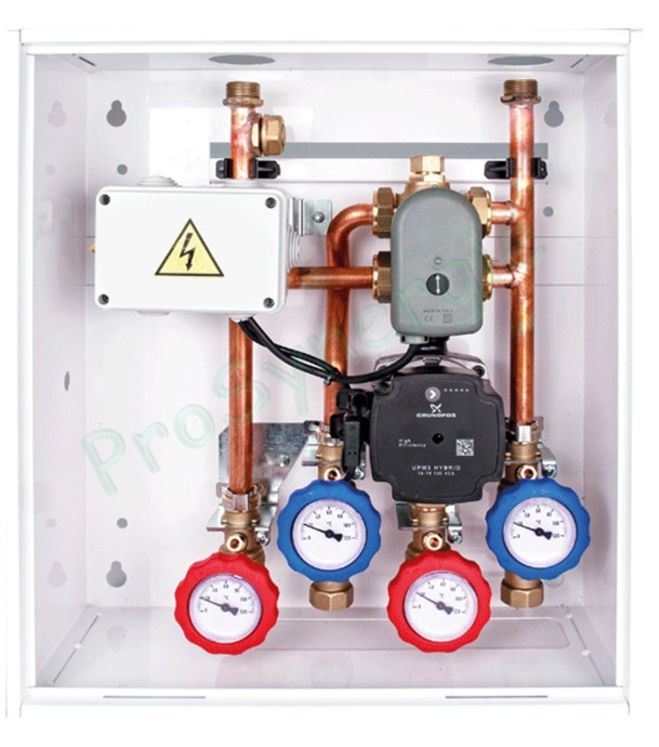

Kit Module hydraulique Novacond (spécial chaudière condensation) 2 circuits (plancher chauffant + radiateurs - raccordement Ø 3/4"
Les retours du circuit haute température sont réinjectés via la vanne de mélange vers le circuit basse température avant de revenir vers la chaudière.
Cela garantit une meilleure condensation et une augmentation sensible du rendement de la chaudière.
Le module à direct-mélangé NOVACOND a été créé comme complément hydraulique, à associer à des générateurs à condensation, pour gérer deux zones de chauffage. La zone directe est gérée par le circulateur de la chaudière, tandis que la zone mélangée, avec un circulateur supplémentaire et une vanne mélangeuse à 6 voies peut faire recirculer l’eau de retour de la zone directe vers la zone mélangée, en assurant:
- le bon débit et la bonne température du fluide vecteur;
- gestion de la température de départ avec thermorégulation;
- efficacité maximale de générateur en maintenant de la température de retour minimale.
NOVACOND peut être équipé d’une vanne de zone directe ou d’une vanne de dérivation à combiner avec des systèmes de vanne thermostatique.
NOVACOND ne dispose pas de séparateur hydraulique mais se connecte directement au générateur de chaleur.
Zone mélangé fournie standard avec le circulateur DAB Evosta 2 Erp 40/70.
Le circulateur est réglé en fonction de pression proportionnelle mais peut être facilement réglé en :
- Pression constante
- Courbe constante
La zone mélangée comprend, en plus du circulateur et de la vanne de mélange, les vannes de départ et de retour, les clapets anti-retour et dans certaines configurations de thermomètres analogiques. Chaque vanne intègre également un puits de sonde pour vérifier la température, au départ et en retour. La zone directe peut être complétée par une vanne de zone ou bypass hydraulique. Sa structure particulière permet de tirer le meilleur parti de l’espace d’installation sans compromettre la facilité de maintenabilité. Le module peut être installé au mur ou intégré.
Repère sur le schéma de montage :
- Module NOVACOND 120A
- Générateur de gaz à condensation, avec circulateur intégré
- Clip dans la gestion des zones de chauffage
- Circuit de chauffage à basse température
- Circuit de chauffage à haute température
- Vanne thermostatique
- Capteur externe pour la thermorégulation
