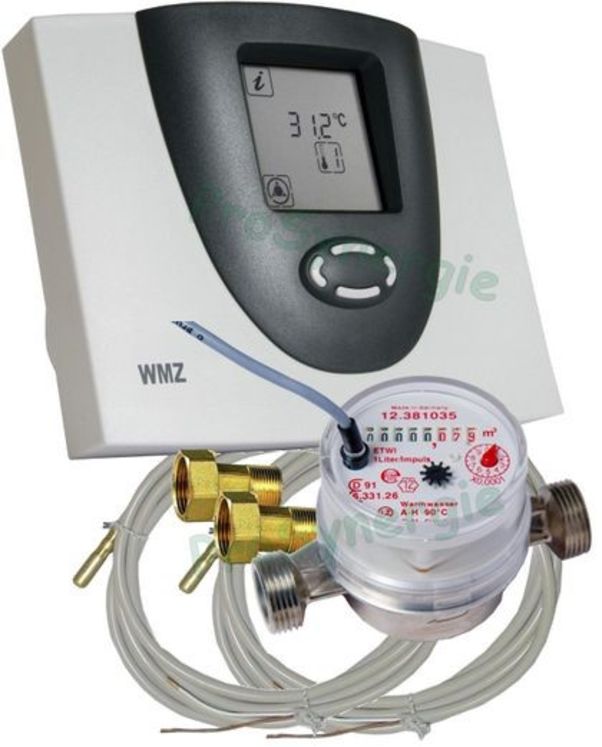

Kit mesure rendement solaire contrôleur WMZ + débitmètre PVM 1.5/90 avec 2 raccords démontable et 2 sondes de T° PT1000
Affichage du débit et des température (allé et retour).
Calcul de la puissance (KW) transférée.
Fonction :
L'appareil saisit deux températures, par ex. celle de la sortie du capteur et celle du retour au capteur, ainsi que le signal du débitmètre.
La quantité de chaleur emmagasinée est calculée à partir de la différence de température et la quantité du flux. Le calcul est effectuer en tenant compte des données spécifiques du liquide caloporteur. Les valeurs dépendant des températures du liquide caloporteur sont prises en compte (caractéristique). Le débit est également affiché. Les sondes de températures sont surveillées et les défauts de fonctionnement sont affichés (court-circuits, arrêt). Un graphique indique le lieu de la panne. Toutes les mesures sont mémorisées même en cas de coupure électrique.
Pièces fournies :
- Compteur de quantité de chaleur 1,5m³/h 90°
Débit nominal maximal = 1500 l/h
Température maximale : 90°C
Nombre d’impulsions : 1 impulsion pour 1l de débit - 2 raccords démontable 3/4˝ et 2 joints d’étanchéité plats
- 2 Sondes à appliquer sur tube
Fiches techniques Montage :
- La sonde à appliquer sur tube et le compteur de quantité de chaleur doivent être montés dans le retour.
- Fixer le compteur de quantité de chaleur à l’aide des vissages et des joints d’étanchéité plats fournis et contrôler l’étanchéité.
- Fixer la sonde de température à appliquer sur tube à l’aide du ressort de fixation sur le tube. Appliquer si nécessaire une pâte thermoconductrice sur les surfaces de contact.
- Contrôler l’étanchéité et le démarrage du compteur.
- Isoler suffisamment les tubes.
- Brancher les deux pôles du câble du capteur aux deux bornes « WMM » du régulateur. Il n’est pas nécessaire de respecter une polarité déterminée.
Compteur d'eau
Débit nominal maximal = 1500 l/h ou 1,5m³/h.
Température maximale : 90°C.
Nombre d’impulsions : 1 impulsion pour 1 litre de débit.
Raccordement : vissages 3/4˝ joints d’étanchéité plats.
Caractéristiques
Compteur à turbine avec totalisateur à rouleaux et contacteur magnétique pour montage horizontal et vertical avec palier en métal dur.
Données hydrauliques :
Débit minimal (horizontalement) ................................................................. 30 l/h
Débit minimal (position de montage indifférente)........................................ 60 l/h
Débit maximal (période courte)..................................................................... 3 m³/h
Débit de transition (horizontalement) ........................................................ 120 l/h
Débit de transition (position de montage indifférente) .............................. 150 l/h
Valeur de démarrage (horizontalement) ....................................................... 8 l/h
Valeur de démarrage (position de montage indifférente)............................ 14 l/h
Température max. de fonctionnement ........................................................ 90 °C
Pression nominale PN................................................................................ 10 bar
Perte de charge à Qn .............................................................................. 0,19 bar
Données mécaniques :
Longueur hors tout b1 ............................................................................. 110 mm
Hauteur H................................................................................................... 78 mm
Diamètre du compteur ................................................................................ 64 mm
Diamètre nominal .................................................................................DN 15 mm
Filetage du raccordement du compteur en pouce ................................... G ¾ pouce
Filetage du raccord vissé en pouce ..........................................................R ½ pouce
Poids sans raccord vissé......................................................................... 0,43 kg
Longueur câble capteur ............................................................................. 1,4 m
Autres caractéristiques techniques :
Train d'impulsion........................................................................................... 1 I/litre
Plage d'affichage du cadran min................................................................ 0,1 m³/h
Plage d'affichage du cadran max......................................................... 99.999 m³/h
Pour les installations solaires thermiques, utilisation en retour recommandée.
Attention : veiller absolument à ne pas dépasser la température maximum de service de 90° !
