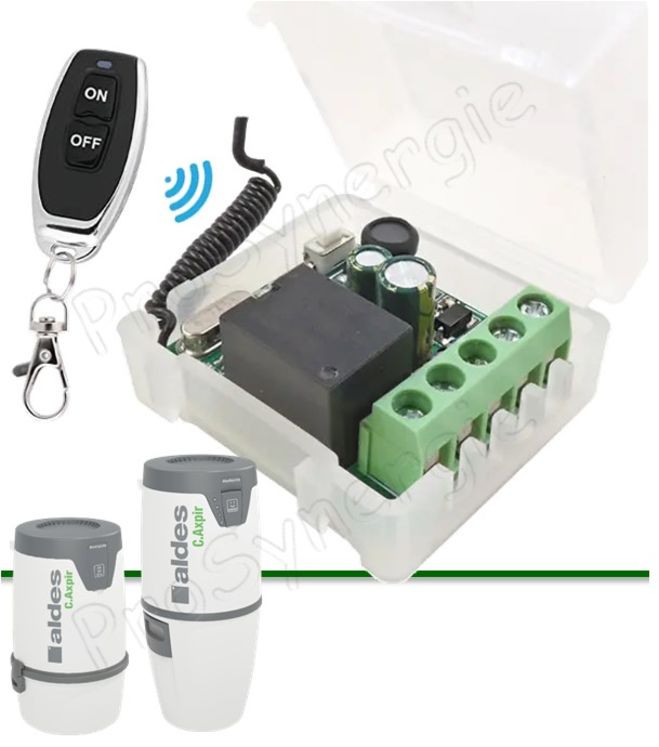

Kit Interrupteur de commande à distance 230V pour centrale Aldes + télécommande 433 Mhz On/OFF longue portée

Présentation

Cette ensemble télécommande et récepteur permet d’actionner la mise en marche de la centrale à distance (dans l’ensemble de la maison).

La télécommande fonctionnant sur une bande de fréquence 433,92 MHz, avec 2 canaux ou boutons (On / OFF), vous permet de manière simple et rapide d’actionner votre centrale au moment ou vous en avez besoin à une distance pouvant atteindre 40 mètres*. Son boîtier élégant (aluminium et plastique noir) ainsi que son porte clef font de cette télécommande un accessoire pertinent et discret. Elle dispose d’une Led de visualisation bleue.

* Suivant l'environnement externe, la sensibili té et antenne utilisée sur votre récepteur.

Composition :

• Une télécommande sans fil 2 boutons avec son porte clef + 1 batterie 3V incluse CR2016.
• Un boitier récepteur 433Mhz (relais commutateur) 230V 5A.

Dimensions :

• Télécommande : 30 x 30 mm
• Boitier récepteur : 40 x 36 x 25 mm (L x l x ép)

Paramètre récepteur :

Tension de fonctionnement : AC100V ~ 250V
Entrée/Sortie : 1V ~ 250V
Courant max : 5 Amp.
Fréquence RF : 433Mhz
Raccordement : L / N / COM / NC / NO
Température de fonctionnement : -30 ~ + 80 ° Celsius
Sensibilité de réception >97dbm
Portée de réception Espace ouvert > 50 mètres

Raccordement électrique :

Pour une installation standard sur des centrale Aldes C.Axpir, Initia et Comfort ; branchez uniquement sur la fiche connecteur du berceau de la centrale les fils n°4 et n°5 (branchement basse tension prévu pour le contrôle des prise d’aspiration).

• Le repère 4 « SW2 » -> le branchement « NO » du récepteur.
• Le repère 5 « SW1 » -> le branchement « COM » du récepteur.

Ensuite, prévoir une alimentation secteur 230Vac directement en L et N (phase + neutre).

6) Procédure d'appairage :

• Appuyez 3 fois sur le bouton d'apprentissage (sur le boitier récepteur). Attendez 3 secondes,
• Appuyez sur le bouton "A" (de la télécommande). Attendez 3 secondes
• Appuyez sur le bouton "B" (de la télécommande). Fin de procédure, opération réussie.
