Kit de chlorification automatique des résines avec transformateur pour adoucisseur volumétrique électronique
Normes et classements : CE

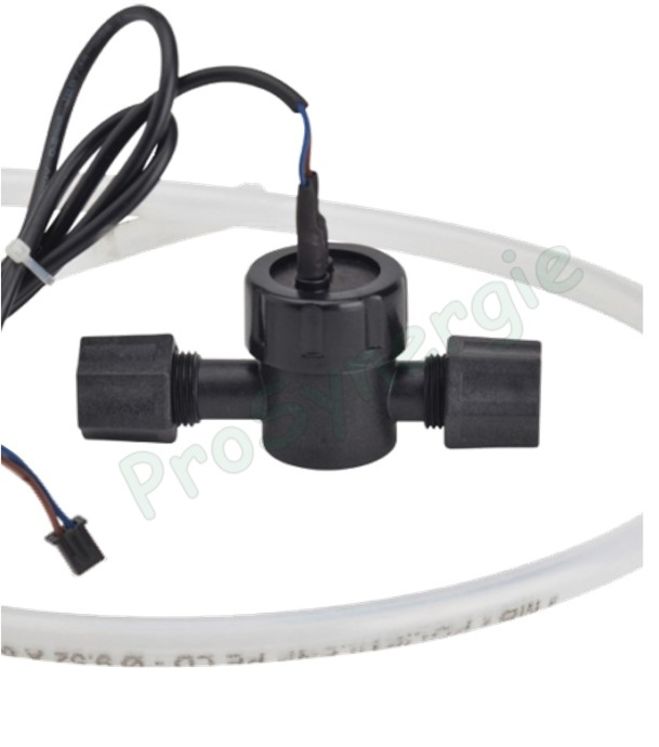

Présentation du kit :
le kit de chlorification permet de désinfecter les résines lors de la phase de régénération. L’électrode est autonome et fonctionne lors de la phase d’aspiration de la saumure.
Raccordement électrique de l’électrode :
ATTENTION :
Avant de commencer l’installation, mettre l’appareil hors tension ! A l’aide d’un tournevis, supprimer le trou pré-découpé à l’arrière de la tête.
- Sous la face avant de la tête se trouvent 2 encoches permettant son maintien. Les pousser avec un petit tournevis plat.
- Faire passer le câble de l’électrode de désinfection au travers de la paroi de la tête.
- Connecter l’électrode sur la gauche de la carte électronique.
- Respecter les détrompeurs des connecteurs.
- L’électrode est branchée électriquement, il ne reste plus qu’à la relier hydrauliquement sur le tube d’aspiration de la saumure.
Raccordement hydraulique de l’électrode :
L’électrode doit être raccordée au tube d’aspiration de la crépine (tube qui relie la vanne au bac de saumure).
Pour cela vous devez couper le tube d’apiration. Il faut que la coupe soit franche et nette. Utiliser un coupe tube.
Une fois le tube coupé, voici comment doivent être installées les différentes pièces du kit de chlorification.
- Passer les tubes (1) dans les écrous (3).
- Insérer les supports de tubes (2) dans les tubes (1).
- Insérer le tube dans l’électrode (4) et visser l’écrou (3) afin de finir l’assemblage.
L’assemblage est terminé. Vous pouvez rebrancher votre appareil électriquement et vous référer à la notice de l’appareil afin de lancer une régénération manuelle. Lors des phases d’aspiration de la saumure et de remplissage du bac, vous devez vous assurer qu’il n’y ait aucune fuite. Dans le cas contraire, revoir l’assemblage réalisé.
