Kit Contrôleur de brûleur à granulés NPBC-V6T + écran tactile NRC8 IPS de 3,5 pouces avec câble, sondes et cellule photo
Marque : Naturela
Référence : NAT100061
Ce nouveau contrôleur est compatible avec une grande partie des appareils de chauffage à granulés, (brûleurs, chaudières, poêles, fours et autres...)
Il est capable de gérer différents équipements dans une grande plage de puissance, de diversité de construction et de principe de fonctionnement.
Il est capable de gérer différents équipements dans une grande plage de puissance, de diversité de construction et de principe de fonctionnement.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Le contrôleur NPBC-V6T-1 avec écran tactile est conçu pour fonctionner avec des brûleurs qui utilisent une cellule photoélectrique qui détecte la flamme. Le contrôle du cycle du moteur de la vis sans fin du silo à pellet permet un dosage précis de la quantité de biomasse allant au brûleur.

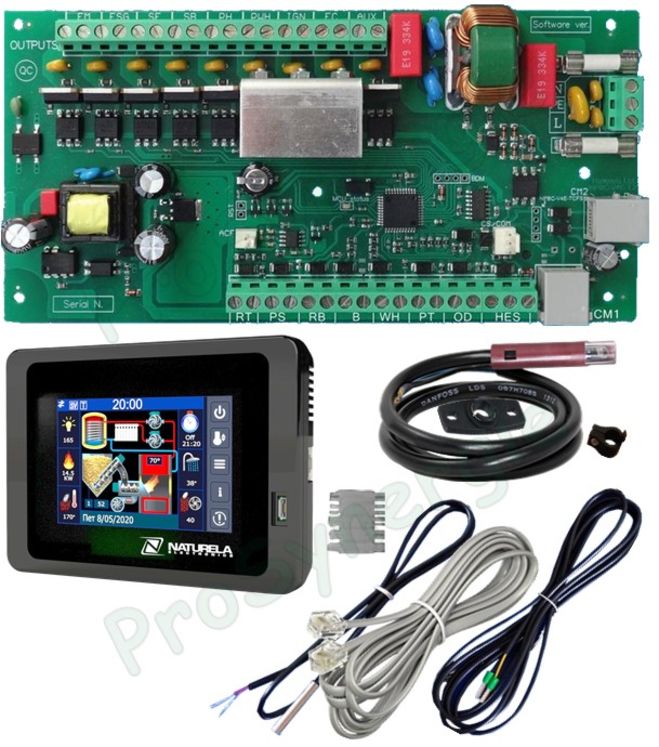

Composition du Kit :
- Carte électronique de contrôle : un circuit imprimé avec 5 entretoises isolantes de 11 mm de hauteur
- Module de commande NRC-8 avec un écran IPS de 3,5 pouces dans un boîtier en plastique (blanc ou noir)
- Câble de 1 m de long pour connecter le module de commande au contrôleur
- Capteur de température NTC dans une capsule métallique avec un câble de 0,5 m de long pour mesurer la température dans le ballon
- Capteur de température NTC dans une capsule métallique avec un câble en silicone haute température de 2 m de long pour mesurer la température dans la chaudière
- Capteur photo IR Siemens QRB1B-A070B70A avec une bague de montage.
Fonctions :
- Contrôler une vis supplémentaire qui alimente le combustible dans le brûleur.
- Commander deux ventilateurs : un qui alimente en air la chambre de combustion et un autre, par exemple pour extraire les gaz d'échappement du brûleur, si nécessaire. La puissance des deux ventilateurs peut être ajustée.
- Il dispose d'une option pour mesurer et contrôler la température des gaz d'échappement via la sonde haute température pt100.
- Pour un processus de nettoyage plus efficace, le contrôleur peut également gérer un ventilateur puissant supplémentaire pour nettoyer les cendres de la chambre de combustion ou d'un système de nettoyage mécanique.
- Générer deux pompes de circulation : pour l'installation d'AC et pour l'ECS.
Composants et capteurs pouvant être connectés au contrôleur NPBC-V6T-1
- Motoréducteur de la vis d'alimentation externe (silo) (puissance jusqu'à 180W)
- Motoréducteur de la vis interne (transport vers la zone de combustion) (puissance jusqu'à 180W)
- Ventilateur principal pour réguler le débit d'air (puissance jusqu'à 180W)
- Ventilateur de nettoyage supplémentaire haute puissance pour nettoyer le brûleur (puissance jusqu'à 800W)
- Ventilateur/extracteur de gaz de combustion (puissance jusqu'à 180W)
- Résistance à l'allumage des pellets (puissance jusqu'à 550W)
- Pompe de circulation ECS (puissance jusqu'à 180W)
- Pompe de circulation AC (puissance jusqu'à 180W)
- Convertisseur de fréquence (facultatif) pour allumer le ventilateur
- Cellule photoélectrique pour détecter la flamme
- Capteur de température ou thermostat pour contrôler le retour de flamme/température
- Sonde de température pour contrôler l'eau de la chaudière
- Sonde de température pour chauffe-eau
- Sonde Pt100 haute température pour la mesure de la température des fumées.
- Thermostat d'ambiance pour un contrôle plus précis de la chaudière en fonction de la température ambiante.
- Mini port USB pour connexion à l'ordinateur.
- Modem wifi
