Jeux transformation tube Øint./ext. = 6.3 / 9mm longueur jusqu´à 3 mètre aspiration flottante pour ´´Flexo-Bloc´´
Marque : Oventrop
Référence : OVE2052091
En savoir plus
Domaine d’application :
- Cuves soudées dans la cave sans jambes de force intérieures
- Cuves individuelles non-enterrées
- Réservoirs en série avec conduite de liaison en bas
Le jeu de transformation aspiration flottante se monte sur les « Flexo-Bloc » existants avec raccord pour tuyau (Ø 6,5 ou 10 mm).
Convient au mazout minéral ainsi que mazout avec des additives alternatives jusqu’à 20%, par ex. mazout EL A Bio 20 selon DIN SPEC 51603-6.
Avantage :
Le mazout est aspiré à environ 4-6 cm sous le niveau, c’est-à-dire le mazout le plus propre est aspiré.
Lorsque la cuve est vide, un écarteur évite que l’ouverture d’aspiration plonge dans la crasse de mazout.
A respecter s.v.p.:
- Le montage dans des systèmes de réservoirs en série avec conduite de liaison en haut n’est pas admissible.
- Si possible, démonter les autres tuyaux afin que ceux-ci ne s’emmêlent pas.
- Ne pas monter sur des cuves avec entretoises intérieures.
- Le montage dans un réservoir enterré n’est pas recommandé.
- Dû au tuyau de petit diamètre, le jeu de transformation se monte de préférence dans des installations simple conduite.

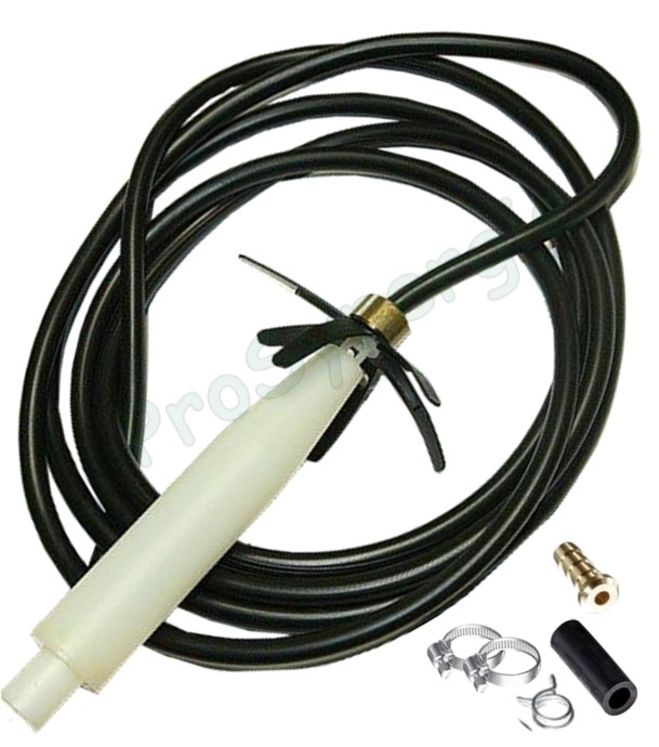

Le jeu de transformation se compose de :
Tuyau d’aspiration (Ø 9 x Ø 6, longueur 3 m) avec flotteur, clips de serrage, tuyau intermédiaire, bague de renforcement et deux colliers de fixation.
Montage :
- Raccourcir la conduite d’aspiration de telle manière que le flotteur puisse atteindre le fond de la cuve.
- Raccorder la conduite d’aspiration au raccord pour tuyau (voir illustration en bas) :
-
- Raccord pour tuyau avec Ø d’environ 6,5 mm : Elargir le clips de serrage en serrant les branches à l’aide d’une pince et faire glisser le clips sur l’extrémité du tuyau. Faire glisser l’extrémité du tuyau sur le raccord pour tuyau du «Flexo-Bloc». Monter le clips de serrage comme illustré.
- Raccord pour tuyau avec Ø d’environ 10 mm : Enfoncer la bague de renforcement dans le tuyau d’aspiration. Glisser les colliers de fixation sur le tuyau. Enfoncer à moitié le tuyau intermédiaire d’une longueur de 4 cm sur l’extrémité du tuyau et sur le raccord du «Flexo-Bloc». Positionner les colliers de fixation comme illustré et les fixer à l’aide d’un tournevis.
