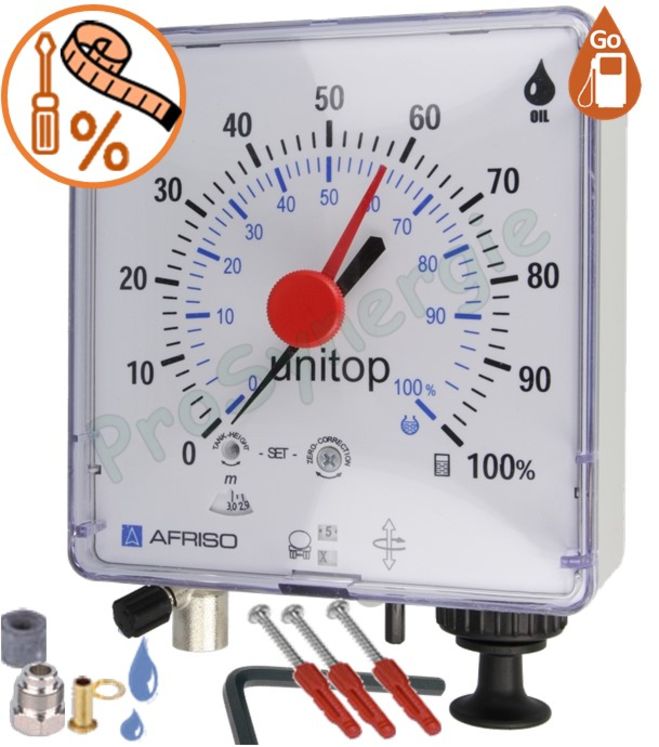

La jauge Unitop détermine le niveau du liquide dans un réservoir par la mesure de sa pression hydrostatique. Cette pression est proportionnelle à la hauteur ainsi qu’à sa densité du liquide mesuré. La pression est mesurée à environ 20 mm du fond de la cuve. L’affichage d’effectue sur le cadran de l’Unitop.
L’actionnement du piston permet d’augmenter la pression dans tuyauterie de mesure jusqu’à ce que celle-ci corresponde à la pression hydrostatique du liquide à l’extrémité du tube plongeur.
La mesure est effectuée par l'intermédiaire d’un manomètre à capsule. Le niveau mesuré dans le réservoir apparaît sur le cadran.
Le cadran d’origine indique, indépendamment de la forme du réservoir, le niveau en % de hauteur.
Afriso-Eurojauge propose également des cadrans complémentaires (option) gradués en volume (litres) pour les réservoirs cylindriques horizontaux, cubiques etc.
Nous recommandons l’utilisation d’accessoires tels que le plongeur de cuve Uniflex ou le pot de condensation PC pour le bon raccordement de l’Unitop au réservoir.
La jauge pneumatique Unitop est exclusivement prévue pour la me-sure du niveau des produits suivants :
Toute autre utilisation est interdite !
Adapté aux réservoirs de stockage de fioul de 0.7 à 4 mètre de diamètre (hauteur suivant modèle).
