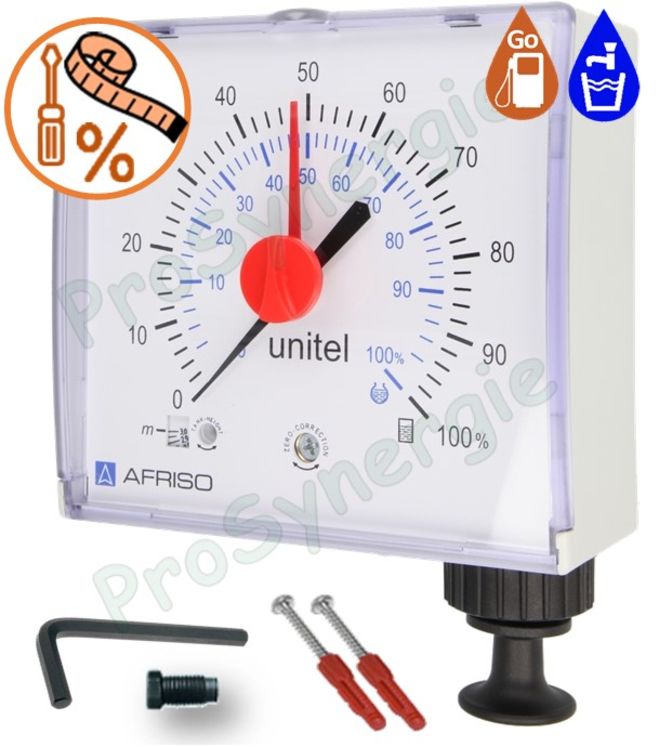

La jauge Unitel Hydro détermine le niveau du liquide dans un réservoir par la mesure de la pression hydrostatique du liquide au fond du réservoir. Cette pression est proportionnelle à la hauteur ainsi qu’à la densité du liquide mesuré. La pression est mesurée à environ 20 mm du fond de la cuve. L’affichage d’effectue sur le cadran de l’Unitel.
L’actionnement du piston permet d’augmenter la pression dans tuyauterie de mesure jusqu’à ce que celle-ci corresponde à la pression hydrostatique du liquide à l’extrémité du tube plongeur.
La pression en excès est évacuée sous forme de bulles. La mesure est effectuée par l'intermédiaire d’un manomètre à capsule.
L’aiguille monte au fur et à mesure que la pression augmente et indique le niveau mesuré dans le réservoir quand elle est stabilisée en position maximum.
Nous recommandons l’utilisation d’accessoires tels que le plongeur de cuve Pneumofix 2 ou le pot de condensation PC pour le bon raccordement de l’Unitel Hydro au réservoir
