Jauge Electronique TankControl 10 (eau & fioul) mesure 15m maxi. affichage m3, hauteur, % + 2 contacts - Accessoires raccordement + sonde
Fonction
- Jauge électronique pour mesure de niveau déportée (15 m maxi.).
- Affichage digital en volume.
- Alarme de niveau avec sortie relais.
- Sonde type transmetteur de pression hydrostatique.
+ Produit
- Conversion volume/hauteur pour cuve standard (linéaire, cylindrique horizontale, ovale, plastique).
- Affichage graphique des quantités de fioul consommées.
- Historique consommation contrôle sur les 5 dernières années.
- Estimation autonomie restante.
- Choix des unités d’affichage.
Option
- deuxième sonde type transmetteur de pression, pour donner une alarme en cas de différence de niveau trop importante dans des cuves jumelés.
- sonde supplémentaire à flotteur pour donner une alarme de niveau supplémentaire.
Description
Le système de mesure de niveau se compose d’un indicateur digital graphique et d’un transmetteur de pression hydrostatique submersible. L’indicateur digital s’installe en mural. Le montage du transmetteur de pression est réalisé grâce au raccord 1” - 1”1/2 - 2” au centre duquel se trouve un presse-étoupe. Ce raccord est à visser sur la cuve.
Le câble du capteur de pression passe à travers le presse-étoupe central. Le capteur est à descendre jusqu’au fond de la cuve.
L’affichage se fait au choix en litre, m3, %, ou en mm. Deux seuils, librement configurables déclenchent un signal optique et acoustique. Deux contacts relais peuvent être utilisés pour la commande à distance d’autres alarmes ou pour de la télégestion. Le TankControl 10 indique la consommation de fioul, le dernier remplissage ainsi que la date prévisionnelle du réapprovisionnement nécessaire par extrapolation des valeurs mémorisées.

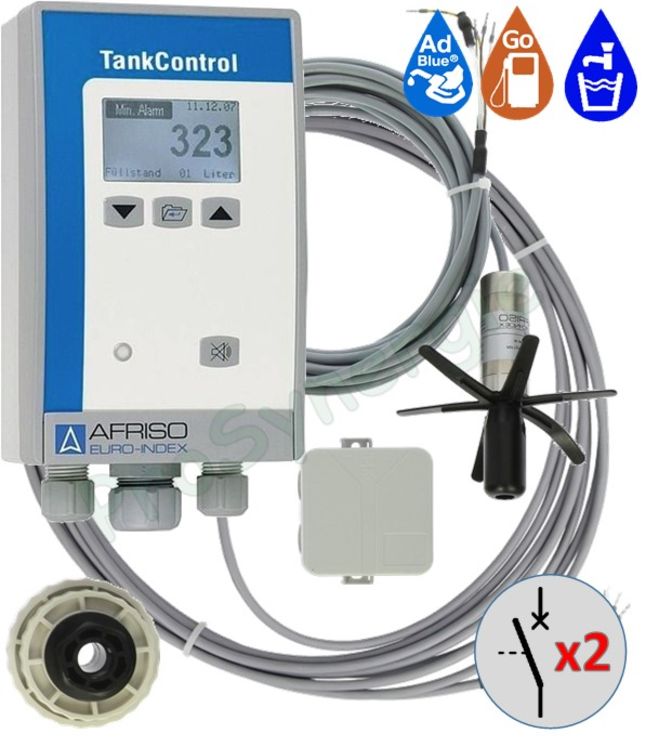

Composition
- Indicateur digital TankControl.
- Câble de raccordement de 15 m.
- Sonde (type transmetteur de pression à plonger).
- Set de fixation mécanique (G1”x G1”1/2 x G2”).
- Boîtier de raccordement.
- Raccord de montage pour cuve en matière plastique.
Carractéristiques
| Plage de mesure | 0/400 mbar |
| Précision | ±1,5 % FE |
| Plage température médium | -5 °C à +70 °C |
| Plage température ambiance | 0 °C à +45 °C |
| Plage température stockage | -5 °C à +70 °C |
| Afficheur graphique | 30 x 50 mm avec rétro éclairage haute résolution Affichage en L (6 digit), m3, % ou mm de hauteur |
| Signalisation optique | Symbole alarme et LED rouge |
| Signalisation acoustique | Buzzer piézoélectrique intégré (avec acquittement) |
| Sonde | Transmetteur de pression submersible |
| Corps sonde | Acier inox 303 |
| Câble suspendeur sonde | Câble intégré PVC lg 6 m avec évent |
| Membrane sonde | Acier inox 316 L |
| Joint capteur sonde | FKM (Viton) |
| Lest sonde | POM, PE |
| Alimentation | 230 V AC |
| Sauvegarde | Pile lithium |
| Sortie relais | 2 x contact inverseur libre de potentiel |
| Pouvoir de coupure relais | AC 230 V, 2 A |
| Boîtier indicateur | Synthétique (ABS) à montage mural 100 x 188 x 65 mm |
| Indice de protection boîtier | IP 54 (EN 60529) |
