Jauge Electronique DIT 10 (eau & fioul) mesure 15m maxi. affichage m3, hauteur, % - Accessoires raccordement + sonde

Indicateur digital

Fonction

• Jauge électronique pour mesure de  niveau déportée (jusqu’à 15 m maxi.).
• Affichage digital en volume, hauteur ou %.

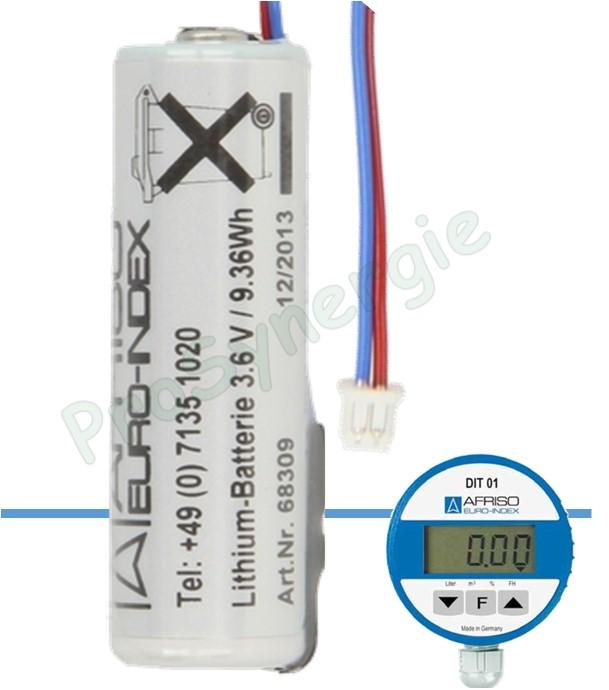

• Dispositif autonome alimenté par une pile lithium longue durée.
• Sonde type transmetteur de pression hydrostatique.

Application

DIT 01: Adapté aux réservoirs de stockage de fioul de 0,9 à 3 mètres de diamètre ou de hauteur.
DIT 02: Adapté aux réservoirs d’eau de 1 à 4 mètres de diamètre ou de hauteur.
Attention : ne pas utiliser sur une installation contenant des produits explosifs ou de l’essence.

+ Produit

• Ne nécessite pas d’alimentation électrique.
• Conversion volume/hauteur pour cuve standard (linéaire, cylindrique horizontale, ovale, plastique).
• Mise en veille automatique pour économie de la pile.
• Remplace facilement une jauge pneumatique.

Description

L’indicateur digital s’installe grâce au support mural de fixation. Le montage du transmetteur de pression est réalisé avec le raccord 1” - 1”1/2 - 2” au centre duquel se trouve un presse-étoupe. Ce raccord est à visser sur la cuve. Le câble du capteur de pression passe à travers le presse-étoupe central. Le capteur est à descendre jusqu’au fond de la cuve. Trois touches permettent à l’utilisateur de sélectionner l’affichage de la mesure (en litre, mètre cube, % ou mm). Ces touches servent également à programmer le DIT 01 en fonction de la forme, de la hauteur et de la contenance de la cuve.

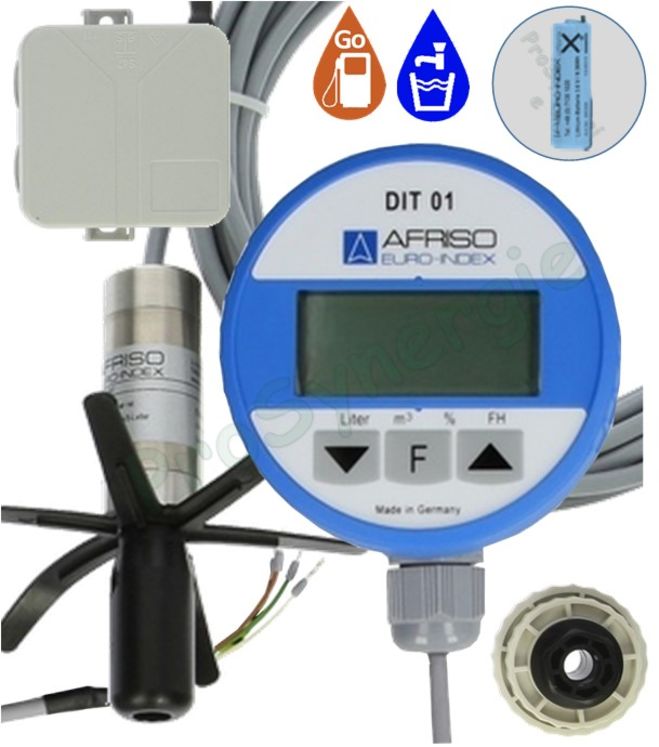

Composition

• Indicateur digital.
• Sonde (type transmetteur de pression à plonger).
• Dispositif de fixation sur la cuve.
• Boîtier de raccordement.

Description

Notice technique DIT01

NOTICE TECHNIQUE DIT02
