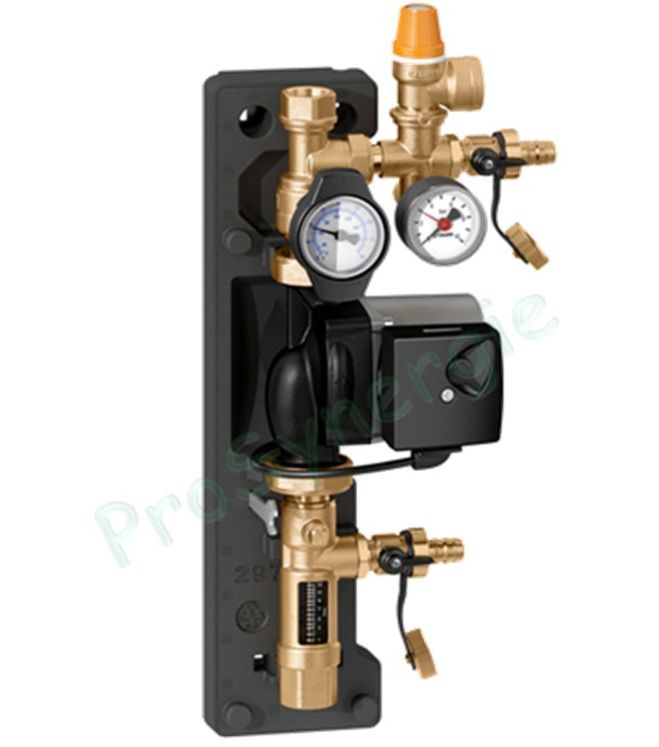

Groupe de transfert isolé - Retour (Circul., Soupape, régul. débit, vannerie)
Marque : CALEFFI
Référence : THEGTS
En savoir plus
Description
Groupes de transfert, avec coque d'isolation, utilisés sur le circuit primaire des installations solaires pour optimiser la récupération d’énergie solaire (Avec pompe solaire spécifique).
Contrôle de la pression du circuit à l’aide de la soupape de sécurité avec vidange orientable. Réglage du débit à l’aide d’un débitmètre
Dégazage de l’air contenue dans le circuit à l’aide d’un séparateur d’air. Isolement des circuits à l’aide des vannes à sphères avec clapet anti-retour intégrés.
Mesure de la température de départ et de retour. Mesure de la pression du circuit.
Coque d’isolation thermique préformée.
| Code article | Pompe Grundfos | Échelle débitmètre (l/min) |
| 278050HE | UPM3 15-75* | 1-13 |
Caractéristiques
Groupe de transfert pour installations solaires, raccordement retour.
Alimentation : 230 V (ac).
Pmax d’exercice : 10 bar.
Plage de température soupape de sécurité : -30÷160°C.
Tarage soupape de sécurité : 6 bar (pour autres tarages, voir série 253 en utilisant l’adaptateur code F21224).
Plage de température débitmètre : -10÷110°C.
Pourcentage maxi de glycol : 50%.
Composé de :
- circulateur Solar;
- soupape de sécurité solaire série 253;
- robinet de remplissage/vidange;
- raccord porte-instruments avec manomètre;
- débitmètre;
- thermomètre de retour;
- vanne d’arrêt et clapet anti-retour;
- 2 raccords tétine;
- coque d’isolation préformée.
Alimentation : 230 V (ac).
Pmax d’exercice : 10 bar.
Plage de température soupape de sécurité : -30÷160°C.
Tarage soupape de sécurité : 6 bar (pour autres tarages, voir série 253 en utilisant l’adaptateur code F21224).
Plage de température débitmètre : -10÷110°C.
Pourcentage maxi de glycol : 50%.
Composé de :
- circulateur Solar;
- soupape de sécurité solaire série 253;
- robinet de remplissage/vidange;
- raccord porte-instruments avec manomètre;
- débitmètre;
- thermomètre de retour;
- vanne d’arrêt et clapet anti-retour;
- 2 raccords tétine;
- coque d’isolation préformée.
