Grilles de cheminées, Hottes de foyer et Inserts

Hotte de cheminée

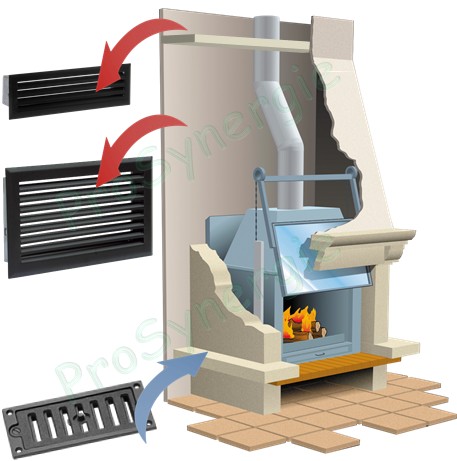

La Hotte de Cheminée est l'espace fermé au-dessus du foyer. Il est souvent traversé par le conduit de fumée et il accumule la chaleur rayonnante du foyer (insert de cheminée ou foyer ouvert).

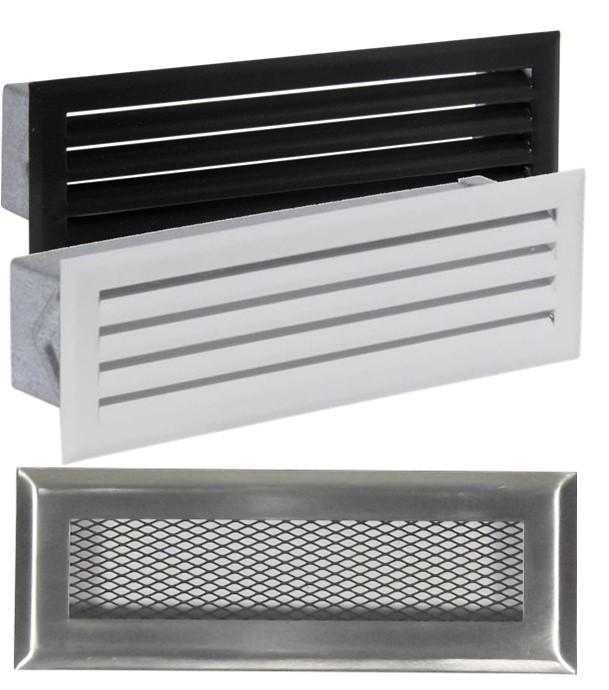

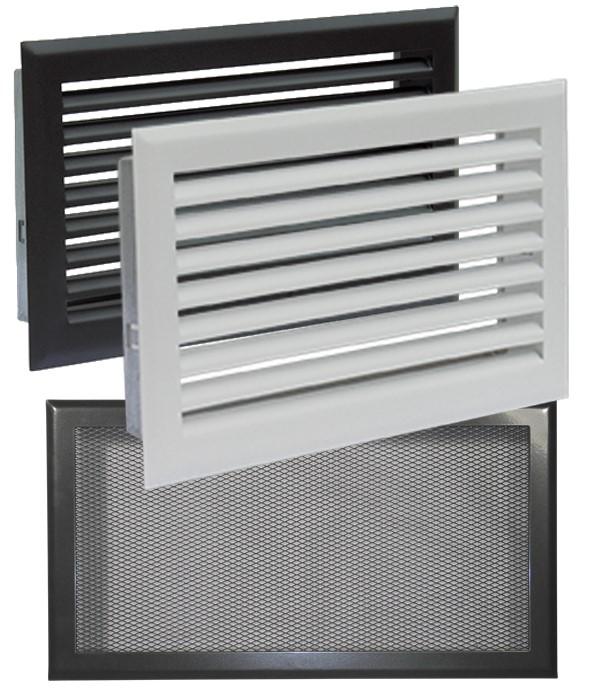

Les grilles de ventilation d'air chaud permettent la diffusion de cette chaleur et sont généralement encastrées sur le côté ou la face avant.

La section minimale de ces grilles est de 600 cm², soit deux grilles de 15 x 20 cm, par exemple.

Par convection l'air prélevé à la base du foyer s'élève et se réchauffe au contact du foyer pour s'accumuler ensuite sur le haut de la hotte où se situent les grilles de sortie d’air chaud.

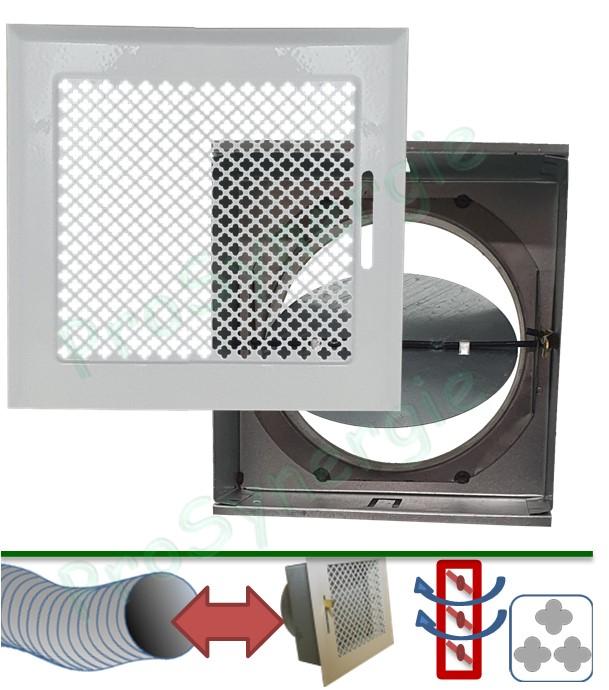

Cette chaleur peut être diffusée dans la pièce au moyen de grilles par convection naturelle ou au moyen de grilles motorisées ; mais elle peut aussi être diffusée dans d'autres pièces au moyen d'un système de récupération d'air chaud (RAC).

Ammenée d'air

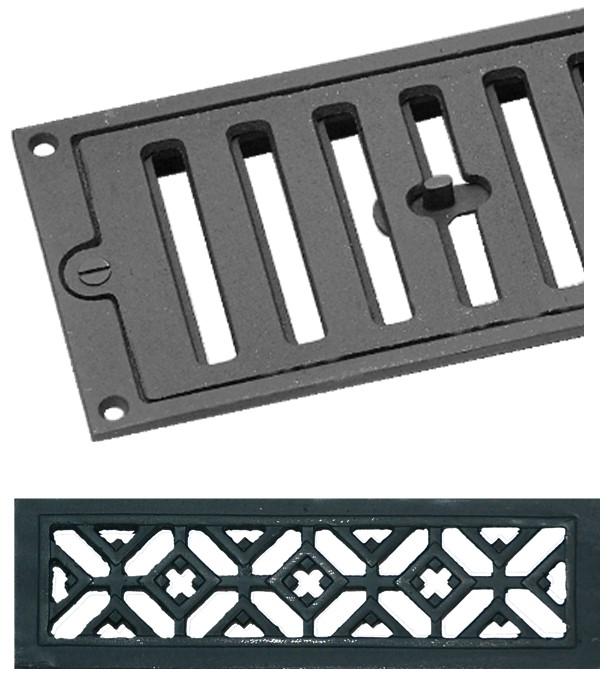

L'ammenée d'air de combustion se fait par des grilles de prise d'air extérieur et par des grilles placées à l'entrée du foyer.

Chambre de décompression

Une hotte de cheminée ou d'insert doit souvent être équipée d'une chambre de décompression, sorte de faux-plafond de 30 cm minimum situé dans le haut de la hotte. Ce faux-plafond fait office de déflecteur dans la hotte.

Cette chambre de décompression doit être équipée de grilles de ventilation.

Rappel : extrait de la norme NF DTU 24.2 P1-1 (paragraphe 6.8.2)

De manière générale, les hottes d'inserts doivent être pourvue d'une chambre de décompression cependant :

Il n'est pas nécessaire de réaliser un faux plafond faisant office de déflecteur dans une hotte :

• si l'insert et le conduit de raccordement sont pourvus d'une isolation telle que le fabricant de l'insert assure que la sécurité n'est pas remise en cause (voir figure D.5 de l'annexe D du présent document),
• si les trois conditions suivantes sont réunies (voir figure D.2 de l'annexe D du présent document) :
  • le plafond haut est en matériaux incombustibles ou classé A1 et d'épaisseur 16 cm minimum,
  • la hauteur sous plafond dans la pièce où est installé l'insert est inférieure à 3 m,
  • si la paroi incombustible (ou classé A1) est protégée comme indiqué au paragraphe 5.3.1.1 du présent document.

Lorsqu'il existe un faux plafond faisant office de déflecteur dans la hotte, il est nécessaire :

• De ventiler le vide entre le faux plafond de la hotte et le plafond du local par tout système suffisamment efficace,
• Deux orifices de ventilation de 20 cm minimum de section libre ou un seul orifice de 20 cm associé à l'aération de l'espace
• annulaire d'un conduit de tubage (voir paragraphe 6.7.3 du présent document), permettent de répondre à cette prescription.
• D’isoler le plafond du local dans le volume de la hotte,
• D’isoler le faux plafond de hotte ou le réaliser avec des panneaux isolants.
