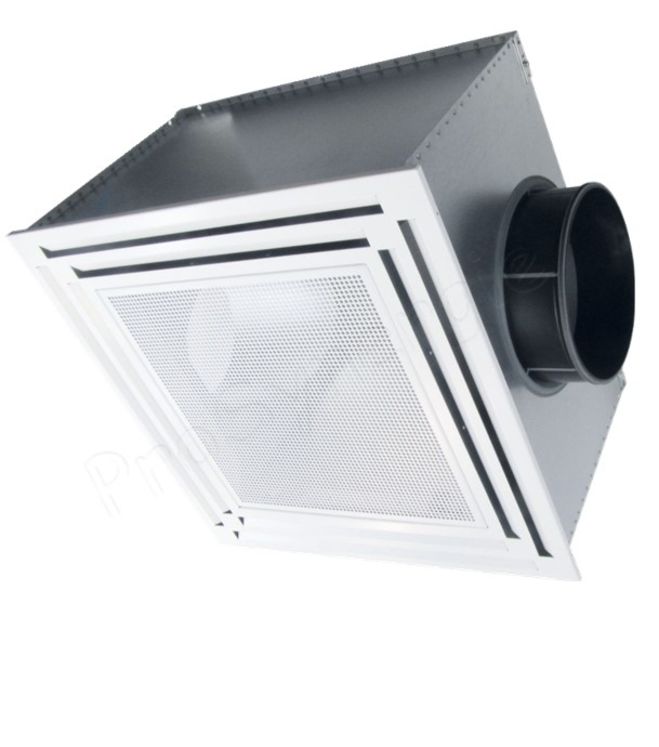

Grille et plénum intégrés pour soufflage et reprise d'air combinés, 2 ou 4 directions, 1 à 4 fentes

Envoyer à un ami
Une question ?
Marque : S&P
Référence : SITE012150
S&P
Appro. prévu sous 4 à 10 jours
à partir de
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

Utilisation

  • Soufflage et reprise d'air combinés.
  • Pour le chauffage, la climatisation ou la ventilation.
  • Adapté aux installations débits variables - permet une diffusion d'air stable.
  • Selon modèles, soufflage de 120 à 770 m3/h, Reprise d'air de 200 à 770 m3/h.

Description

  • Soufflage par fentes latérales et reprise d'air en partie centyrale intégrés.
  • plénum double compartiment, en acier galvanisé à piquages horizontaux PH. Isolé ou non.

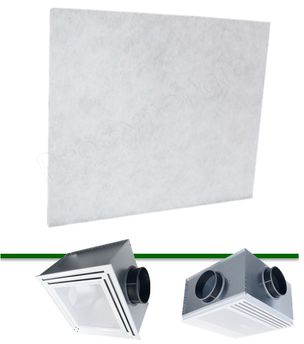

    Possibilité de mettre en place d’un filtre.
  • Grille multifonction et plénum intégrés avec raccordements. Montage en plafond dalle 600 x 600.
  • Versions deux ou quatre directions de soufflage.
  • Piquage 200 mm pour les plénums 2 directions de soufflage, 250 mm pour les plénums 4 directions de soufflage.
  • Une à quatre fentes de soufflage selon versions.
  • Noyau central amovible en tôle perforée en acier.

Dimensions

MODELE Largeur soufflages Largeur reprise d'air Hauteur Filtre
Soufflage Fentes A B H FI305
2 directions 1 fente 55 484 350 498x410x5 (option)
2 directions 2 fente 119 356 350 498x346x5 (option)
2 directions 3 fente 151 292 350 498x282x5 (option)
2 directions 4 fente 183 228 350 498x218x5 (option)

MODELE Grille Plénum Hauteur Filtre
Soufflage Fentes A x A  CxE  H FI 305
4 directions 1 fente 594x594 580x560 380 FI 305 460x460x5
4 directions 2 fente 594x594 580x560 380 FI 305 390x390x5
4 directions 3 fente 594x594 580x560 380 FI 305 320x320x5

Débits d'air

MODELE (grille de soufflage) NR25 NR45
Soufflage Reprise Soufflage Reprise
2 directions / 1 fente 120 200 200 460
2 directions / 2 fente 200 200 350 460
2 directions / 3 fente 280 200 580 460
2 directions / 4 fente 350 200 740 460
4 directions / 1 fente 320 200 500 460
4 directions / 2 fente 450 200 700 460
4 directions / 3 fente 460 200 770 460

Option

Modèle pour dalle 670x670 : nous consulter.

Accessoires
