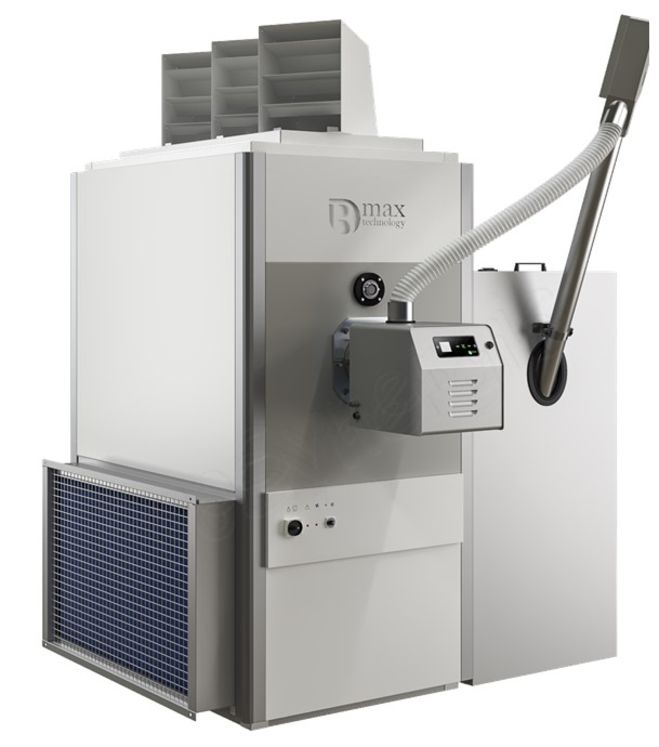

Générateur d´air chaud 50 à 300 kW - soufflage direct ou canalisé d´air chaud pour ensembles tertiaires ou industriels - 3900 à 31 000 m3/h
Marque : B-Max
Référence : SITE012219
Générateurs sont dotés d'échangeurs de grandes surfaces permettant d'optimiser le transfert de chaleur entre le corps de chauffe et l'air soufflé. Ils sont dotés de puissants ventilateur centriguges. Ils peuvent être installés directement dans les environnements qu'ils sont destinés à réchauffer ou dans des locaux dédiés (type chaufferie) à partir desquels l'air est canalisé et diffusé.
La température maximale de l'air est régulée, selon les modèles, entre 37 et 48°C.
La température maximale de l'air est régulée, selon les modèles, entre 37 et 48°C.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description
- Échangeur de chaleur entièrement en acier aluminé, résistant aux températures élevées.
- Tubes plats avec une grande surface d’échange.
- Chambre de combustion avec trappe d'inspection pour un nettoyage facile d’accès.
- Turbulateurs en acier inoxydable AISI 304 avec haute résistance thermique.
- Ventilateurs centrifuges à double entrée avec lames inclinées vers l’avant en tôle d’acier galvanisé avec roue à équilibrage dynamique montée sur supports élastiques.
- Plaques de tubes en acier aluminié, soudées aux tuyaux d’échange et à la chambre de combustion; procédé de soudage continu des fils en atmosphère contrôlée.
- Couvercle composé de panneaux pliés à la presse de plaques pré-collées et protégées par film PVC.
- Joint d’étanchéité en fibres conforme aux directives CE.
- Panneau électrique construit avec un degré de protection IP40 (IP44 pour les modèles 100-300) contenant :
- interrupteur principal.
- Commutateur été-hiver.
- Lampe électrique.
- Lampe de travail.
- Lampe de bloc de ventilation
- Protection électrique magnéto-thermique : Mod. 100 300.
- Protection électrique à l’intérieur du moteur : Mod. 50.
- Commutateurs solénoïdes du ventilateur : Mod. 100 300.
- Départ Delta-star : Mod. 200 300.
- Alimentation monophasée 230/1/50 : Mod. 50.
- Alimentation triphasée 400/3/50 : Mod. 100 300.
- Sur demande : alimentation triphasée 230/3/50 du modèle 100 au modèle 300.
- Carte de borne pour le raccordement au panneau électrique.
Caractéristiques
| Modèle | Données générales | ||
| Puissance nominale | Consommation horaire | Puissance électrique | |
| [min-max] | [min-max] | [kW] | |
| EBH 50 | 15-50 | 2,8 - 9,5 | 1,4 |
| EBH 100 | 40-100 | 7,5 - 19 | 2,4 |
| EBH 200 | 60-200 | 11,6 - 38 | 4,37 |
| EBH 300 | 100-300 | 19 - 57 | 5,87 |
Performances
| Modèle | Soufflage d'air direct | Installation canalisée | |||||||
| Flux d'air | Température maximale de l'air | Distance de soufflage | Numéro de tête de soufflage | Niveau sonore | Flux d'air | Pression statique nette | Température maximale de l'air | Niveau sonore à 1,5 mètre | |
| [m3/h] | [°C] | [m] | Chiffre | [dBA] | [m3/h] | [Pa] | [°C] | [dBA] | |
| EBH 50 | 3 900 | 40,4 | 17 | 2 | 69 | 4 300 | 100 | 36,7 | 64 |
| EBH 100 | 6 800 | 44,3 | 24 | 3 | 72 | 7 800 | 180 | 38,6 | 67 |
| EBH 200 | 19 000 | 47,9 | 65 | 3 | 76 | 20 250 | 180 | 44,9 | 74 |
| EBH 300 | 25 200 | 48,1 | 75 | 4 | 76 | 31 000 | 240 | 39,1 | 74 |
Dimensions
| Modèle | A | B | B1 | C | D | E | F | G | H | I | L | M | N | Ø | Poids |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kG] | |
| EBH 50 | 760 | 950 | 1 493 | 1 730 | 425 | 730 | 500 | 120 | 1 250 | 200 | 800 | 500 | 90 | 160 | 320 |
| EBH 100 | 760 | 1 150 | 1 835 | 1 830 | 425 | 930 | 600 | 120 | 1 490 | 200 | 1 000 | 500 | 90 | 160 | 425 |
| EBH 200 | 1 160 | 1 760 | 2 620 | 2 360 | 530 | 1 540 | 800 | 180 | 2 035 | 200 | 1 490 | 800 | 130 | 250 | 955 |
| EBH 300 | 1 160 | 2 160 | 3 470 | 2 360 | 530 | 1 940 | 800 | 180 | 2 035 | 200 | 1 990 | 800 | 130 | 300 | 1 150 |
