Généralités concernant les Conduits de fumée
Nature des conduits de fumées
Le "conduit de fumée" est le matériel utilisé pour le transport des produits de combustion de l'appareil de chauffe jusqu'à l'atmosphère extérieure.
Le conduit de fumée est divisé en deux parties:
- le conduit de raccordement : qui part de la buse de l'appareil et rejoint le plafond de la pièce ou du local de chauffe,
- le conduit de cheminée : qui continue jusqu'au toit ou la terrasse, (ou en façade, dans certains cas).
Sur cette page, il sera traité principalement des conduits de fumée métalliques.
Norme produit : EN 1856
Ceux-ci doivent répondre aux différentes exigences de la norme EN 1856 (partie 1 et 2):
- Résistance mécanique et stabilité
- Résistance au feu,
- Etanchéité aux gaz,
- Sécurité d'utilisation,
- Durabilité (principalement la résistance à la corrosion).
Les deux parties de la norme traitent de façon séparée les conduits de fumée :
- La partie 1 (EN 1856-1) : Composants de systèmes de conduits de fumée avec conduits intérieurs métalliques rigides simples ou multi-parois d'un diamètre nominal jusqu'à 1 200 mm inclus.
- La partie 2 (EN 1856-2) : Tubages métalliques rigides ou flexibles, éléments de raccordement et éléments droits.
Codification concernant la norme EN 1856:
| Partie de codification | Représentation de la codification |
| A |
Numéro de la norme |
| B |
Classe de température |
| C |
Niveau de pression (N, P ou H) |
| D |
Résistance aux condensats (W=humide ou D=sec) |
| E |
Résistance à la corrosion |
| F |
Spécifications relatives au matériau de la paroi extérieure |
| G |
Résistance au feu de cheminée (G=oui ou 0=non) |
Norme de mise en oeuvre
Il s'agit du document DTU 24-1 modifié en septembre 2020, qui traite de l'installation des conduits de fumée. Il précise les règles de mise en œuvre des conduits de fumée, des tubages, des conduits de raccordement, et des carneaux.

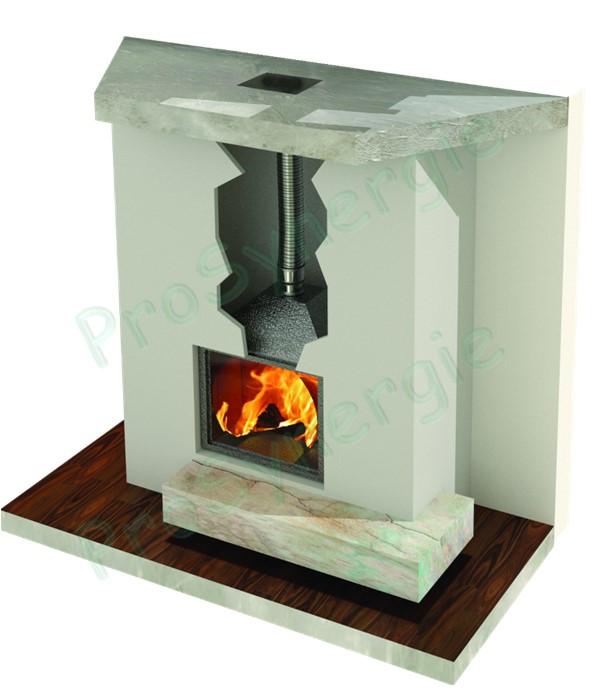

La norme DTU 24-2 traite des travaux d'âtrerie.

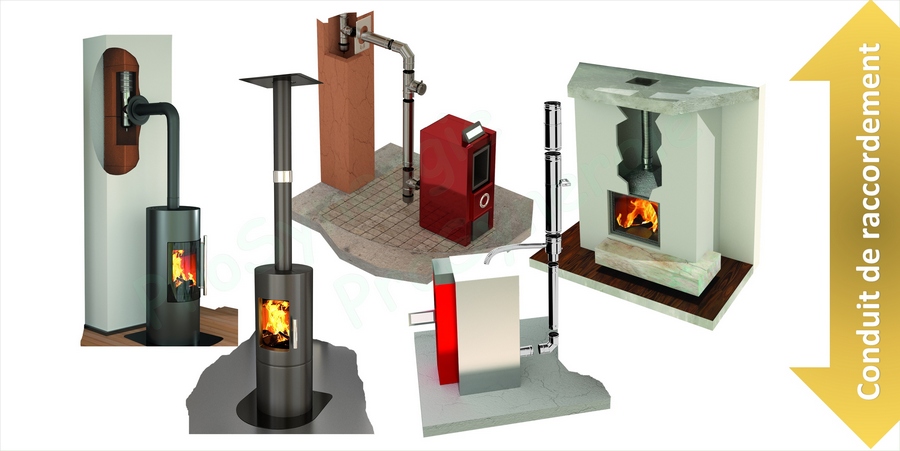

Conduits de raccordement

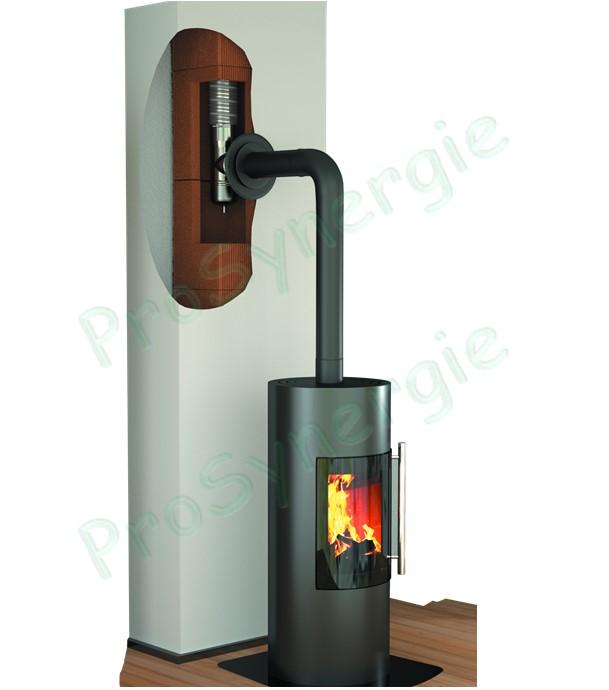

Pour rappel, le conduit de raccordement est la partie du conduit de fumée qui part de la buse de l'appareil et rejoint le plafond de la pièce ou du local de chauffe.
Il diffère en fonction du type du type d'appareil ou de l'esthétique recherchée (voir tableau ci-dessous pour les principaux types).

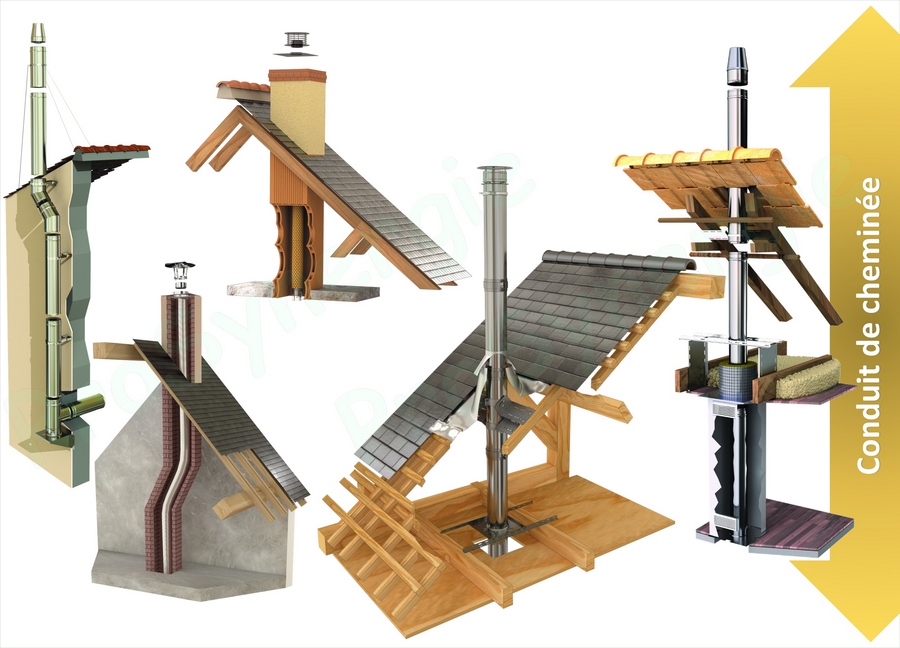

Conduit de cheminée

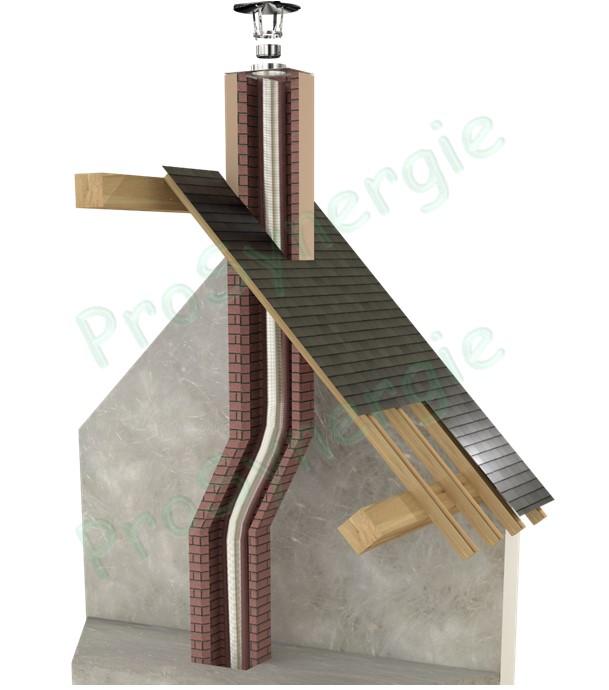

Pour rappel, le "Conduit de cheminée" est la partie du conduit qui court du plafond de la pièce ou du local de chauffe jusqu'au toit ou la terrasse.
Différents types de conduits de fumée métalique
Il s'agit des principaux types de conduits et de leurs utilisations les plus courantes, sachant qu'il peut y avoir d'autres utilisations, dans certains cas et sous certaines conditions.
|

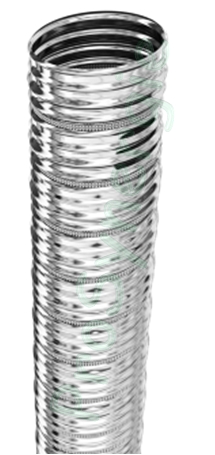

Conduit de fumée flexible |

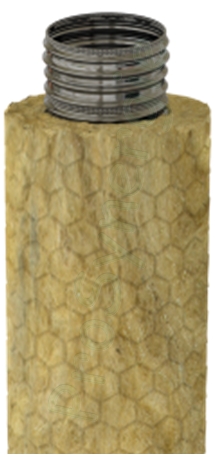

Conduit de fumée flexible pré ISOLE (Inox double peau) |

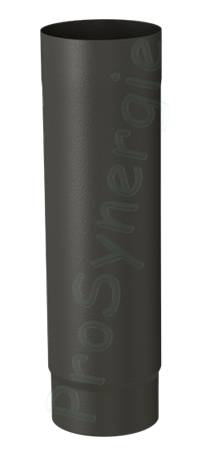

Conduit Acier Emaillé |

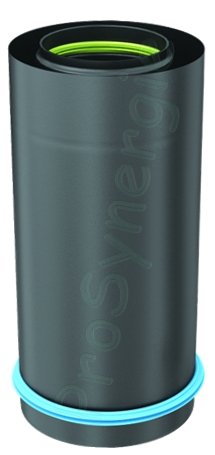

Conduit concentrique Bioten |

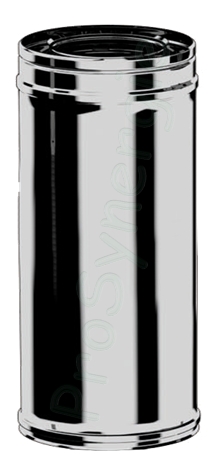

Conduit concentrique Biox (Inox / Inox) |

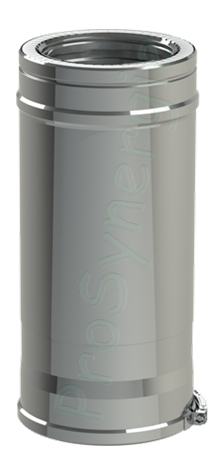

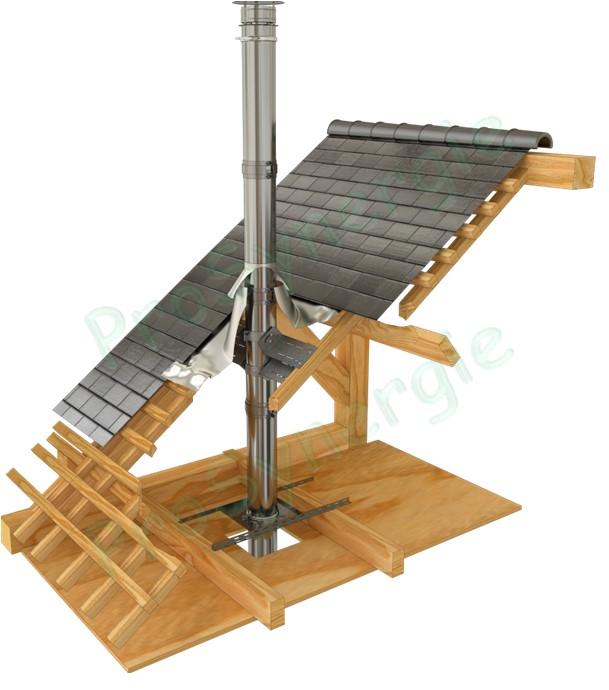

Conduit Isolé Duoten |

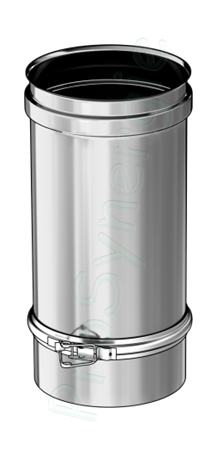

Conduit Inox |
 |
 |
 |
 |
 |
 |
 |
| Conduit de cheminée (à utiliser exclusivement dans des conduits maçonnés) | Même utilisation que le flexible inox, avec l'isolation en plus | Raccordement des poêles et cuisinières |
Raccordement des appareils à granulés étanches Conduit de cheminée des appareils à granulés étanches |
Raccordement des chaudières à granulés étanches Conduit de cheminée des chaudières à granulés étanches |
Conduit de cheminée des différents appareils de conbustion. |
Raccordement des différents appareils de conbustion. |
