Flexibles Préisolés avec conduites d´eau de chauffage, d´eau sanitaire ou d´eau froide - Règles de pose et dimensionnement

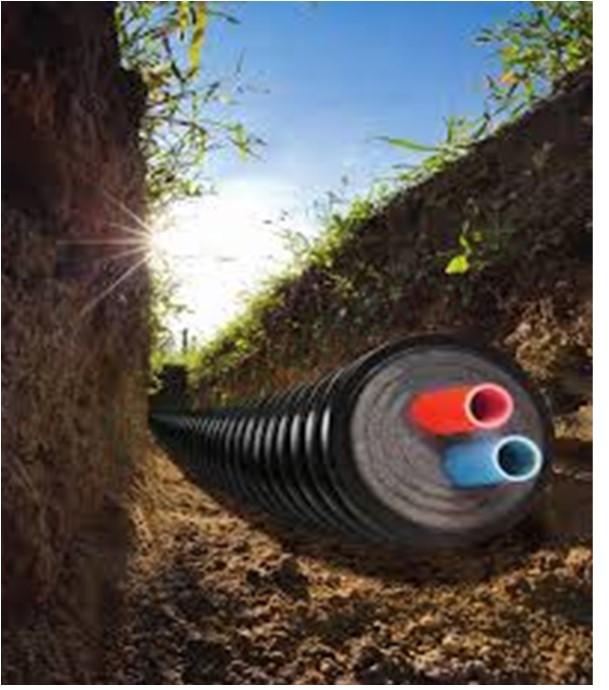

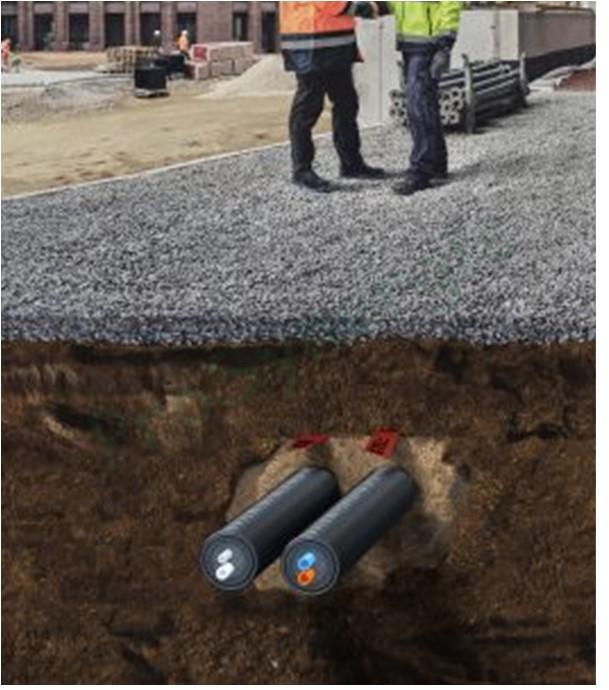

Les systèmes de canalisation pré-isolée à enterrer TERRENDIS d'ELYDAN sont utilisés pour le chauffage ou l'eau sanitaire. Ils protègent un ou deux tubes caloporteurs, un ou deux tubes pour l'eau sanitaire et, selon les destinations, les gaines de raccordement électriques. Ils servent aux raccordements exérieurs des systèmes d'eau de chauffage et sanitaires . Ils sont extrêmement flexibles. Tous les produits de cette gamme sont certifiés.

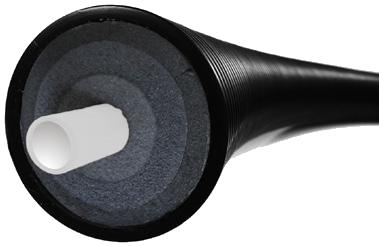

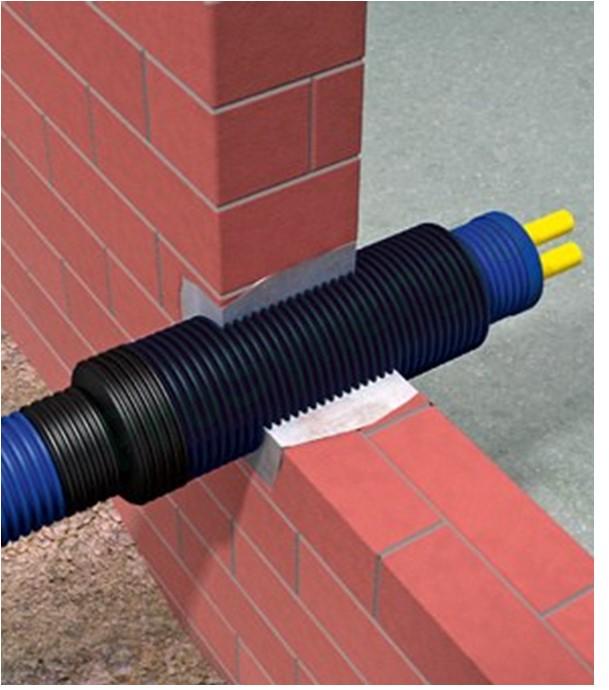

Caractéristiques générales des conduits TERRAFLEX

Les conduits TERRAFLEX sont hyperflexibles : ils ont des arcs de cintrages très courts - proprotionnels à leurs différentes tailles.

Ils sont composés :

en partie centrale d'une ou plusieurs conduites d'eau ; certains comportent en plus des gaines ou des câbles électriques ;

en partie extérieure d'unje gaine  protectrice annelée noire en polyétylène haute densité (PE-HD) qui est au contact du terrain dans lequel le conduit est endoui.
Cette gaine est traitée pour être résistante aux UV ; elle protège les canalisations contre les chocs et les infiltrations d'eau.

l'espace annulaire entre les conduites et la gaine extérieure est comblé par plusieurs couches de mousse isolante en polyéthylène réticulé micro cellulaire avec une structure alvéolaire fermée, totalement étanche à l'eau.

Règles générale pour l'enfouissement des conduits pré-isolés en PEHD

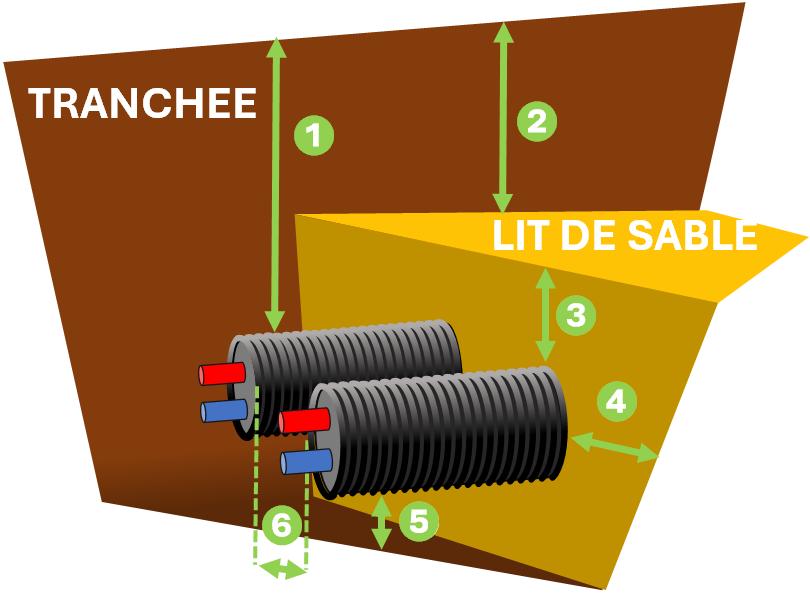

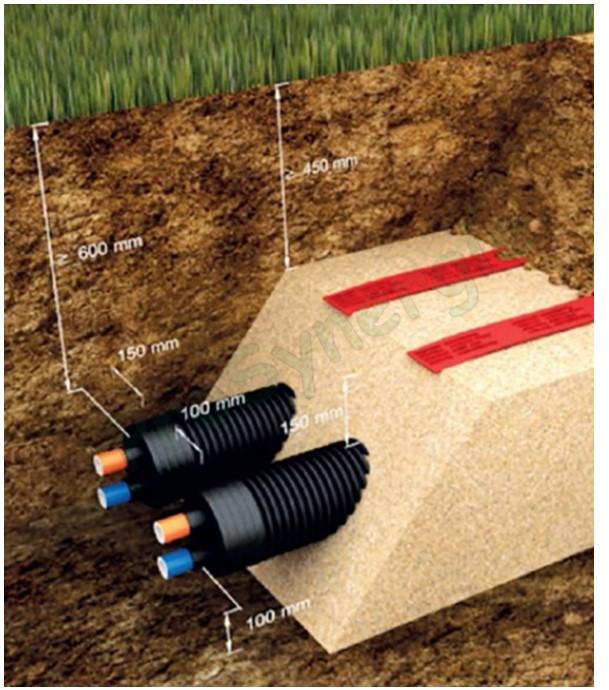

Il est impératif de toujours tenir compte des condiitions de gel locales afin de déterminer la profondeur d’enfouissement des canalisations. Ces canalisations doivent systématiquement être posées sur un lit de sable afin d’éviter d’endommager la gaine de protection extérieure en PE-HD. La tranchée ne doit être complètement comblée qu’après qu'après que les canalisations aient été complètement recouvertes par du sable en prenant soin de respecter les dimensions minimales indiquées sur le schéma ci-dessous.

1- 600 mm
2- 450 mm
3- 150 mm
4- 150 mm
5- 100 mm
6- 100 mm

Pour les tubes à deux conduits, il est recommandé, pour faciliter le raccordement des dérivations sur le tube caloporteur principal, de positionner le tube pré-isolé en faisant en sorte que les tubes caloporteurs en PER-A soient superposés (schéma ci-dessus).

Conformément aux préconisations de la norme EN 15632-3, tous les raccordements enterrés doivent être étanchéifiés avec des manchons thermorétractables. L'application de cette règle est impérative pour que la garantie fabricant s'applique.

Types de canalisation et caractéristiques techniques et dimensionnelles

1- Eau de chauffage - Mono-conduit 3- Eau de chauffage - Biconduit + gaines électriques 4- Eau sanitaire mono-conduit 6- Mixte - Eau de chauffage - Eau sanitaire 7- Eau glacée

2- Eau de chauffage - bi-conduit 5- Eau sanitaire - bi-conduit 9- Eau glacée - avec cordon électrique chauffant


Conduits d'eau de chauffage

Les tubes caloporteur sont fabriqués en polyéthylène réticulé PER-A avec barrière anti-oxygène.

1- Tube Chauffage simple flexible (rouge)
Référence Diamètre nominal Ø iext/int Ø Gaine isolée R Cintrage Vol. Eau Poids Valeur U Classe
 Unité mm mm m. L./ml kG/ml (W/mk NF EN 12828
RYB28220 DN 20 25 / 20,4 75 0,2 0,327 0,66 0,199 4
RYB28203 110 0,3 1,21 0,145 5
RYB28221 DN 25 32 / 26,2 90 0,3 0,539 1,01 0,204 4
RYB28204 110 0,3 1,31 0,172 5
RYB28205 DN 32 40 / 32,6 110 0,3 0,835 2,18 0,207 4
RYB28206 140 0,35 2,38 0,17 5
RYB28207 DN 40 50 / 40,8 140 0,4 1,307 2,18 0,204 4
RYB28209 160 0,45 2,38 0,184 5
RYB28208 DN 50 63 / 51,4 140 0,5 2,075 2,55 0,258 4
RYB28210 160 0,55 2,76 0,227 4
RYB28211 DN 65 75 / 61,4 160 0,75 2,961 3,11 0,275 4
RYB28215 200 0,8 3,95 0,219 5
RYB28212 DN 75 90 /73,6 160 1 4,254 3,68 0,353 4
RYB28216 200 1,1 4,57 0,265 4
RYB28219 225 4,76 0,227 5
RYB28213 DN 90 110 / 90 200 1,2 6,362 5,54 0,347 3
RYB28217 225 1,2 5,65 0,285 4
RYB28214 DN 100 125 / 102,2 200 1,4 8,203 6,42 0,432 3
RYB28218 225 1,4 6,67 0,34 4

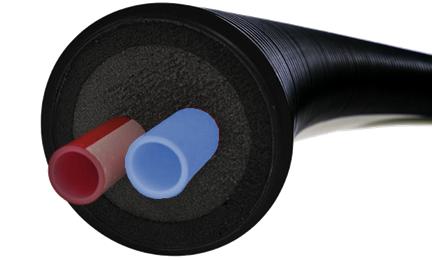

2- Tube Chauffage double flexible (rouge et bleu)
Référence Diamètre nominal Ø iext/int Ø Gaine isolée R Cintrage Vol. Eau Poids Valeur U Classe
 Unité mm mm m. L./ml kG/ml (W/mk NF EN 12828
RYB28253 DN 20 25 / 20,4 140 0,35 0,654 1,85 0,221 6
RYB28256 160 0,5 2,05 0,19 6
RYB28254 DN 25 32 / 26,2 140 0,4 1,078 2,06 0,262 6
RYB28257 160 0,5 2,23 0,228 6
RYB28255 DN 32 40 / 32,6 140 0,6 1,67 2,07 0,345 5
RYB28258 160 0,6 2,59 0,286 6
RYB28259 DN 40 50 / 40,8 160 0,6 2,614 2,96 0,4 5
RYB28260 200 0,8 3,88 0,278 6
RYB28261 DN 50 63 / 51,4 200 1,2 4,15 4,45 0,408 5
RYB28262 225 1,2 4,51 0,312 6
RYB30143 DN 65 75 / 61,4 225 1,4 5,922 5,85 0,46 4

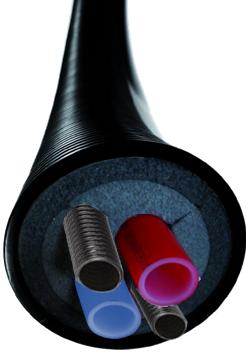

3- Tube quadruple flexible Chauffage (rouge et bleu) ET Gaines ICTA pour câbles électriques (noires annelées (1))
Référence Vecteur Diamètre nominal Ø iext/int Ø Gaine isolée R Cintrage Vol. Eau Poids Classe
    mm mm m. L./ml kG/ml kG/ml
RYB28967 Chauffage DN25 x 2 32 / 26,2 140 0,4 1,078 2,46 6
Gaine ICTA Ø ext. 25 -
32
RYB28968 Chauffage DN 32 x 2 40 / 32,6 160 0,6 1,67 6,6 5
Gaine ICTA Ø ext. x2 40

(1) Les gaines ICTA sont de classe 3422 et fabriquées en polyoléfine

Conduits d'eau sanitaire

Le tube caloporteur est fabriqué en polyéthylène réticulé PER-A.

4- Tube Eau sanitaire simple flexible (blanc)
Référence Diamètre nominal Ø iext/int Ø Gaine isolée R Cintrage Vol. Eau Poids
 Unité mm mm m. L./ml kG/ml
RYB28320 DN 20 25 / 18 75 0,2 0,327 0,72
RYB28321 DN 25 32 / 23,2 90 0,25 0,423 1,11
RYB28313 140 0,4 1,95
RYB28806 160 2,14
RYB28322 DN 32 40 / 29 90 0,3 0,66 1,32
RYB28314 140 0,4 2,1
RYB28317 160 2,32
RYB28315 DN 40 50 / 36,2 140 0,5 1,029 2,33
RYB28318 160 2,65
RYB28316 DN 50 63 / 45,6 140 0,6   1,633 2,94
RYB28319 160 3,2

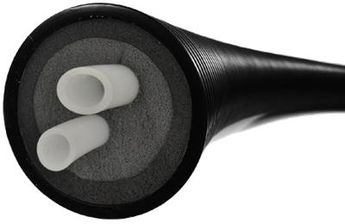

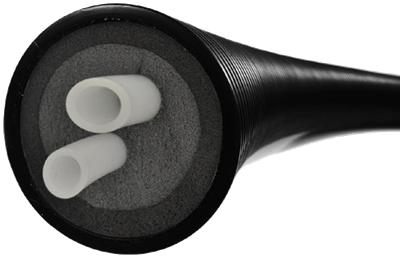

5- Tube Eau sanitaire double flexible (blancs)
Référence Diamètre nominal Ø iext/int Ø Gaine isolée R Cintrage Vol. Eau Poids
  mm mm m. L./ml kG/ml
RYB28331 DN 15
DN 20		 20 / 14,4
25 / 18		 140 0,35 0,417 1,86
RYB28332 DN 20
DN 25		 25 / 18
32 / 23,2		 0,4 0,677 2,2
RYB28333 DN 20
DN 20		 25 / 18
25 / 18		 160 0,5 0,508 2,08
RYB28334 DN 20
DN 25		 25 / 18
32 / 23,2		 0,677 2,45
RYB28336 DN 20
DN 32		 25 / 18
40 / 29		 0,6 0,914 2,52
RYB28338 DN 20
DN 40		 25 / 18
50 / 36,2		 1,283 2,83
RYB28339 DN 25
DN 40		 32 / 23,2
50 / 36,2		 1,452 2,97

Conduits mixtes eau de chauffage / eau sanitaire

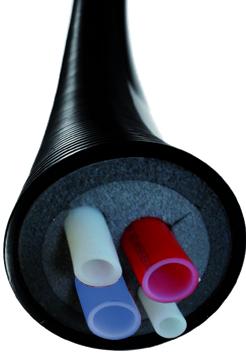

6- Tube quadruple flexible Chauffage (rouge et bleu) ET Eau sanitaire (blancs)
Référence Vecteur Diamètre nominal Ø iext/int Ø Gaine isolée R Cintrage Vol. Eau Poids
    mm mm m. L./ml kG/ml
RYB28282 Chauffage DN20 x 2 25 / 20,4 160 0,6 0,654 2,46
Eau
sanitaire		 DN15 20 / 14,4 0,417
DN20 25 / 18
RYB28283 Chauffage DN 25 x 2 32 / 26,2 1,078 2,6
Eau
sanitaire		 DN 15 21 / 14,4 0,417
DN 20 26 / 18
RYB28284 Chauffage DN 25 x 2 32 / 26,2 1,078 2,84
Eau
sanitaire		 DN 20 26 / 18 0,677
DN 25 32 / 23,2
RYB28285 Chauffage DN 32 x 2 40 / 32,6 200 0,8 1,67 3,5
Eau
sanitaire		 DN 25 32 / 23,2 1,083
DN 32 40 / 29

Conduits d'eau froide ou glacée

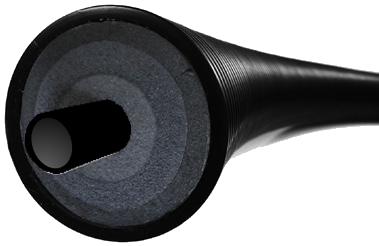

7 et 8 - Tube COOL Eau glacée et sanitaire simple flexible (noir)
Référence Option Diamètre nominal Ø iext/int Ø Gaine isolée R Cintrage Vol. Eau Poids
      mm mm m. L./ml kG/ml
 RYB27952 SANS
cordon électrique chauffant		 DN 20 25 / 20,4 75 0,2 0,327 0,66
 RYB27955 DN 25 32 / 26,2 90 0,25 0,539 1
 RYB27956 DN 32 40 / 32,6 0,3 0,835 1,11
 RYB27939 DN 40 50 / 40,8 140 0,4 1,307 2,21
 RYB27941 DN 50 63 / 51,4 0,5 2,075 2,52
 RYB27943 DN 65 75 / 61,4 160 0,75 2,961 3,2
 RYB27945 DN 75 90 /73,6 1 4,254 3,85
 RYB27946 DN 90 110 / 90 200 1,2 6,362 5,74
 RYB27947 DN 100 125 / 102,2 1,4 8,203 6,66

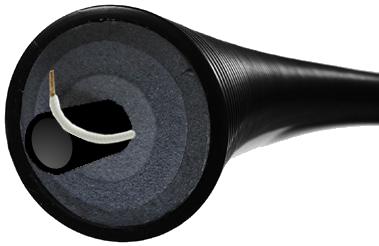

 RYB27953 AVEC
cordon électrique chauffant		 DN 20 25 / 20,4 75 0,2 0,327 0,66
 RYB27954 DN 25 32 / 26,2 0,25 0,539 1
 RYB27957 DN 32 40 / 32,6 90 0,3 0,835 1,11
 RYB27940 DN 40 50 / 40,8 140 0,4 1,307 2,21
 RYB27942 DN 50 63 / 51,4 0,5 2,075 2,52
 RYB27944 DN 65 75 / 61,4 160 0,75 2,961 3,2
 RYB28664 DN 75 90 /73,6 1 4,254 3,85
 RYB28665 DN 90 110 / 90 200 1,2 6,362 5,74
 RYB27948 DN 100 125 / 102,2 1,4 8,203 6,66
