Fire Plug - Cassette motorisée avec buse à dôme double flux (transfert pneumatique de granulés) 230 Vac Ø50 mm,
Pour un bon fonctionnement symplifié, en plus des tuyauterie, il est juste nécessaire de raccorder un dispositif de dosage (livraison).
Description

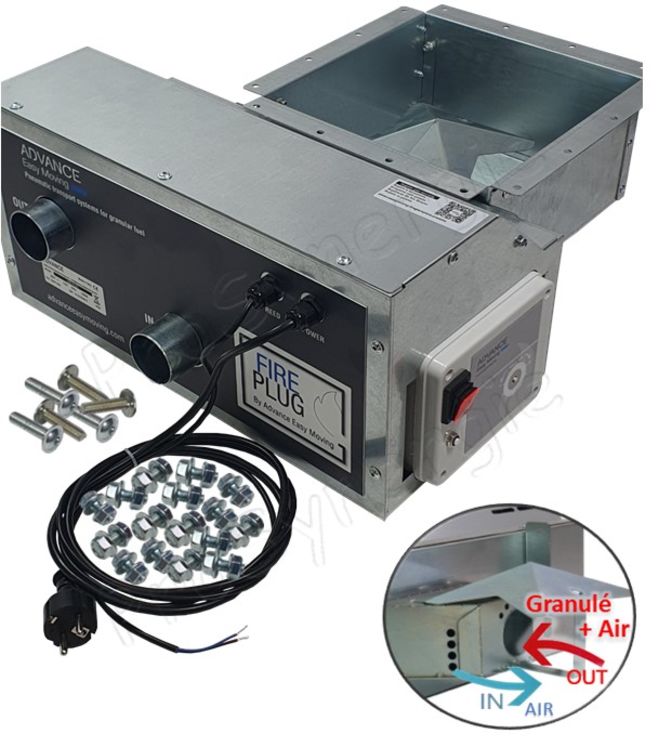

Cette casette motorisée contient l’essentiel des composant nécessaire au fonctionnement d’un système de transfert pneumatique de combustible ; il y a le « cœur » et le « cerveau » de l’installation !
Ce système pneumatique est conçu pour transporter les combustibles issus de la biomasse tels que les pellets, les noisettes d’olive, les coquilles de fruits secs broyés et le maïs. Il ne peut assurer le transport de combustibles pulvérulents dont la granulométrie est très faible ou dont la taille dépasse 15mm. Les pellets ne doivent pas avoir une longueur supérieure à 40mm.
Pour les granulés de chauffage, il est recommandé d’utiliser uniquement ceux qui sont certifié ENplus A1.
A l’intérieur de cette casette motorisée « Fire Plug » vous trouverez un moteur avec turbine (volute) qui vous garantit un débit d’air utile exceptionnel pour le transfert, si besoin, de combustible biomasse plus lourd avec également une plus forte résistance. Intégré sur le côté droit, vous trouverez également le panneau de commande qui gère les cycles de travail du moteur (cycles de mise en dépression) réglable suivant les installations grâce au potentiomètre. Ce panneau de commande existe également une thermistance à réarmement manuel qui protège les appareils électriques.
Grâce à la grande trappe supérieure on accède à tous les composants présents à l’intérieur, ce qui garantit un entretien facile et sûr.
Le système est livré avec une cassette de collecte du combustible (ci-dessous, repère A) à accoupler à la partie principale par l’intermédiaire de deux brides et fixé avec les six vis (3 par côté) situées sur les deux côtés de la cassette (ci-dessous, repère B)
Sur le côté opposé au raccordement latéral de la cassette se situe une porte d’inspection (ci-dessous, repère C) munie de quatre vis, pour garantir un entretien facile et l’élimination de la poussière qui peut s’accumuler avec le temps dans la partie basse des silos de stockage de granulé. La cassette motorisée de collecte de combustible. La buse à dôme présente à l’intérieur de celle-ci a pour tâche d’assurer de bon mélange d’air et de matière indispensable au bon fonctionnement du transfert vers le doseur de livraison.
Description des composants
| Repère | Correspondance |
| S | Buse d’extraction du granulé (depuis le stockage vers le doseur de livraison) |
| E | Buse d’aspiration de l’air (depuis le doseur) |
| 1 | Tôle démontable d’accès au moteur + entretien |
| 2 | Equerre de fixation de la cassette |
| 3 | Cadre de raccordement de la cassette sur le silo |
| 4 | Buse à dôme double flux |
| 5 | Trappe d’inspection et d’entretien (fond de silo) |
| 6 | Câble de liaison du doseur – microcontact « REED » |
| 7 | Câble d’alimentation 230V « Power » |
| 8 | Bouton Marche/Arrêt du contrôleur |
| 9 | Boitier électrique étanche du contrôleur |
| 10 | Bouton de réarmement du disjoncteur thermique |
| 11 | Potentiomètre de réglage de la durée des cycle de transfert |
Dimensions et encombrement
| Repère | Côte | Repère | Côte | Repère | Côte | Repère | Côte |
| Ø E et S | 50 mm | C | 505 mm | F | 57 mm | I | 48 mm |
| A | 498 mm | D | 100 mm | G | 70 mm | J | 40 mm |
| B | 228 mm | E | 153 mm | H | 30 mm | K | 230 mm |
| L | 173 mm |
Caractéristiques techniques
| Modèle | Unité | AP1000.50.10 |
| Indice de protection | IP | 20 |
| Température de fonctionnement (maxi/mini) | °C | 0 à 40 |
| Taux d'humidité toléré | % | 30 à 95 |
| Conduits de raccordement | Ø (mm) | 50 |
| Poids | Kg | 11 |
| Alimentation | Vac | 230 |
| Fréquence | Hz | 50/60 |
| Puissance de la centrale d'aspiration | W | 1350 |
| Intensité maximale | A | 5,8 |
| Thermistance | A | 8 |
| Débit d’air maximal | m³/h | 213 |
| Niveau sonore en fonctionnement | dB(A) | < 70 |
