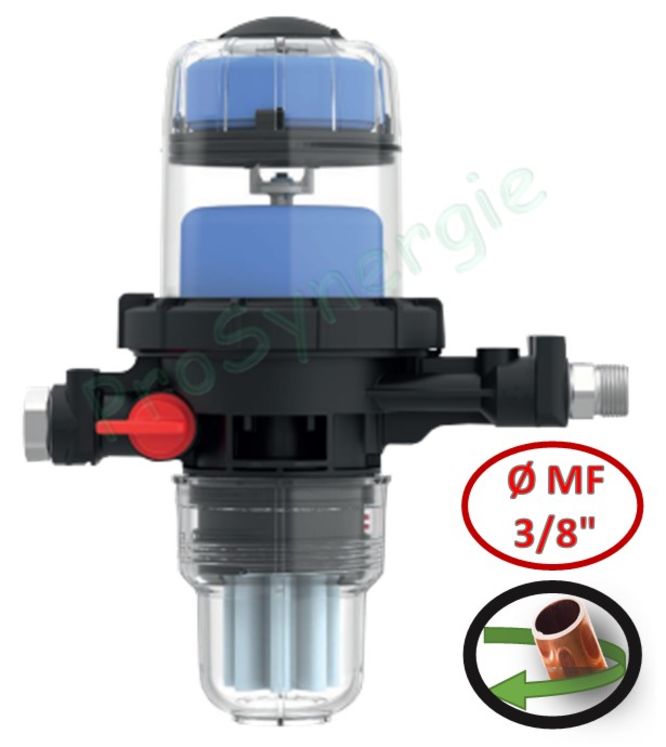

Filtre à recyclage avec purgeur d´air FloCo-TOP-1C + robinet d´arrêt
Marque : AFRISO
Référence : AFR70155
Limite l'encrassement des filtres sur la ligne d'aspiration - Installation simplifiée : monotube - Evite le brassage du fioul dans la cuve.
En savoir plus
Fonction
- Système de purge automatique des conduites fioul monotubes (recyclage) avec robinet d’arrêt.
- Assure une meilleure sécurité de fonctionnement des brûleurs.
- Peut être utilisé pour des citernes en charge.
Attention !
- Pour le raccordement à la cuve, n’utilisez que des raccords cylindriques M 3/8" avec joints plats (voir set de raccords 114 0157).
- N’utilisez en aucun cas une étanchéité par téflon ou autre produit sur filtrage conique.
Description (voir image pour les repères)
A. Raccord pour le tuyau de purge
B. Chambre de flotteur supérieure (flotteur de sécurité)
C. Chambre de flotteur inférieure (flotteur de service)
D. Manomètre (pas avec le type -1C Si)
E. Départ/retour (vers/du brûleur)
F. Écrou-raccord
G. Bol de filtre avec Ølément filtrant
H. Vanne de vidange (pas avec le type -1C Si)
I. Raccordement conduite d'aspiration
J. Vanne d'arrêt pour couper la conduite d'aspiration (ouverte)
