Exemples d´installations de Puits Canadiens

Exemples d´installations de Puits Canadiens (Puits Géothermiques à Air ou Puits Provençaux)

En fonction de la configuration de la maison (avec ou sans sous-sol) et du terrain (en pente vers la maison ou à l'opposé, ou horizontal), il sera nécessaire de prévoir un regard sur le parcours. Pour de petits terrains, ou de gros débits d'air, le tuyau échangeur sera doublé, etc... Vous trouverez ci-dessous un aperçu des différentes schémas possibles.

Installations puits canadiens prévus pour un renouvellement d'air de 300 m3/h

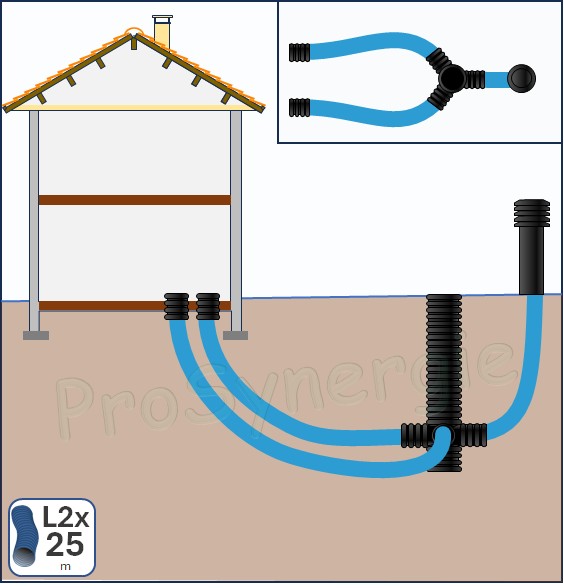

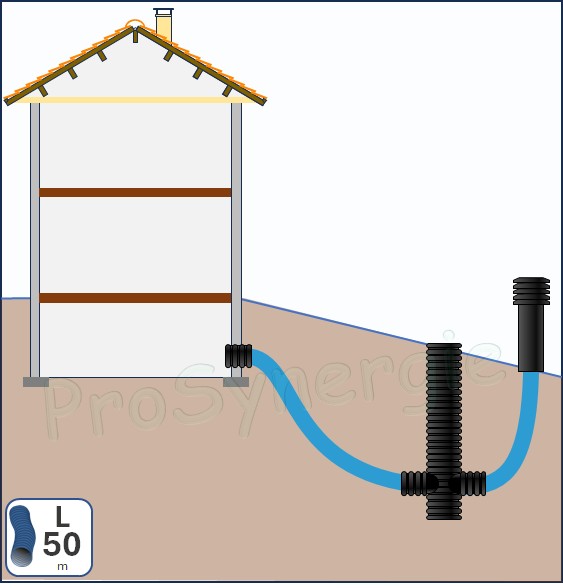

Schéma Ac0300P1 Maison avec sous-sol Pente du terrain vers l'opposé de la maison Grand terrain	Schéma Ac0300P4 Maison avec sous-sol Pente du terrain vers l'opposé de la maison Petit terrain

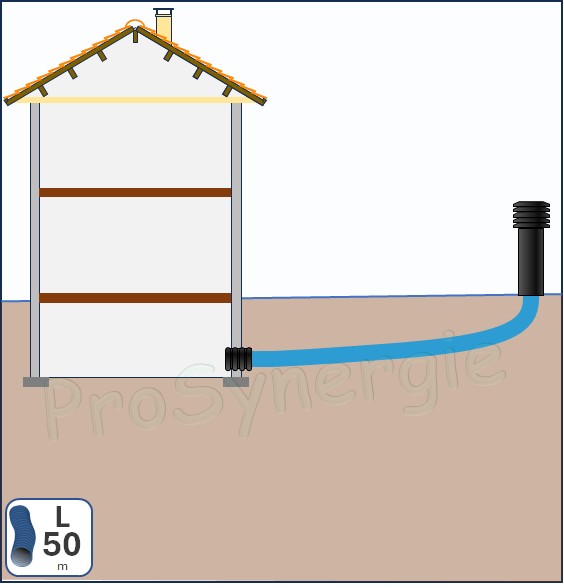

Schéma Ac0300P2 Maison avec sous-sol Pente du terrain à l'horizontal Grand terrain	Schéma Ac0300P5 Maison avec sous-sol Pente du terrain à l'horizontal Petit terrain

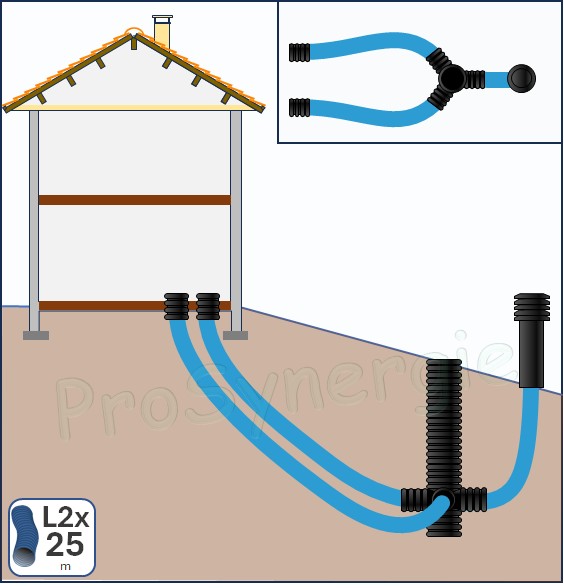

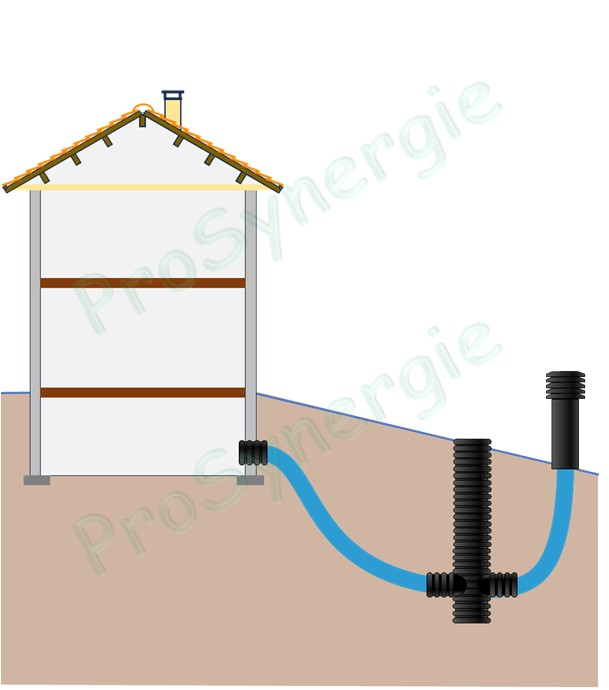

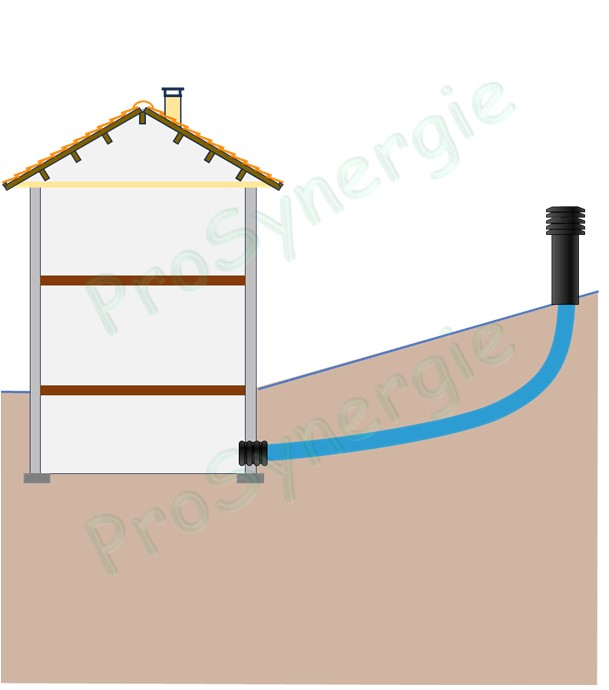

Schéma Ac0300P3 Maison avec sous-sol Pente du terrain vers la maison Grand terrain	Schéma Ac0300P6 Maison avec sous-sol Pente du terrain vers la maison Petit terrain

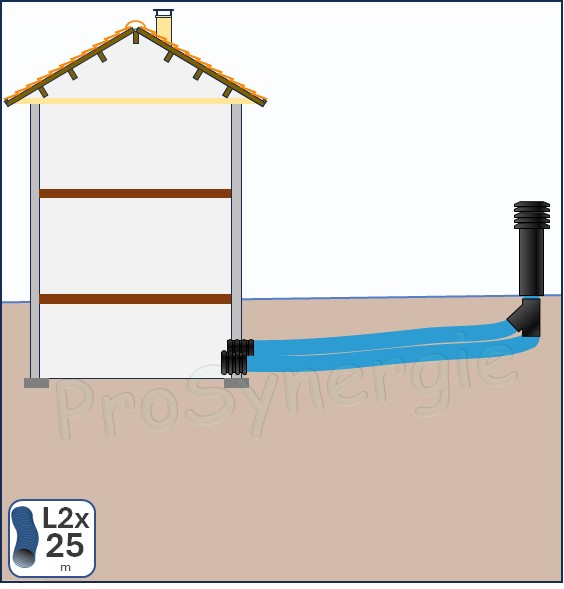

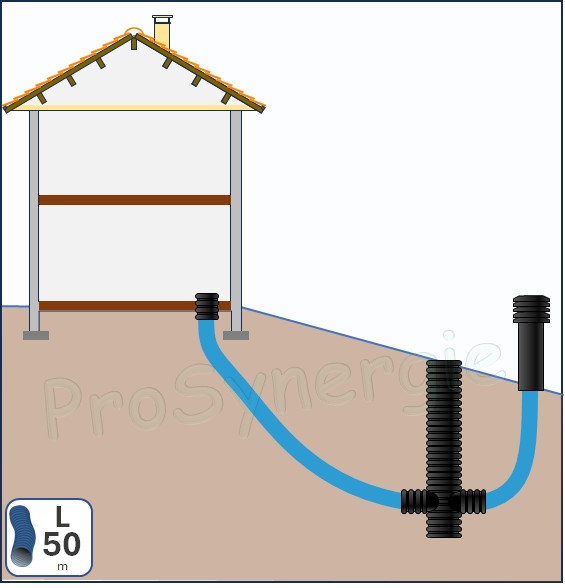

Schéma Sc0300P1 Maison sans sous-sol Pente du terrain vers l'opposé de la maison Grand terrain	Schéma Sc0300P4 Maison sans sous-sol Pente du terrain vers l'opposé de la maison Petit terrain

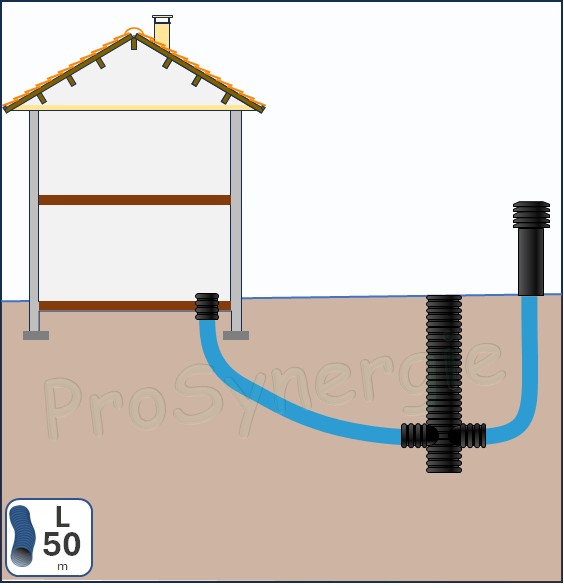

Schéma Sc0300P2 Maison sans sous-sol Pente du terrain à l'horizontal Grand terrain	Schéma Sc0300P5 Maison sans sous-sol Pente du terrain à l'horizontal Petit terrain

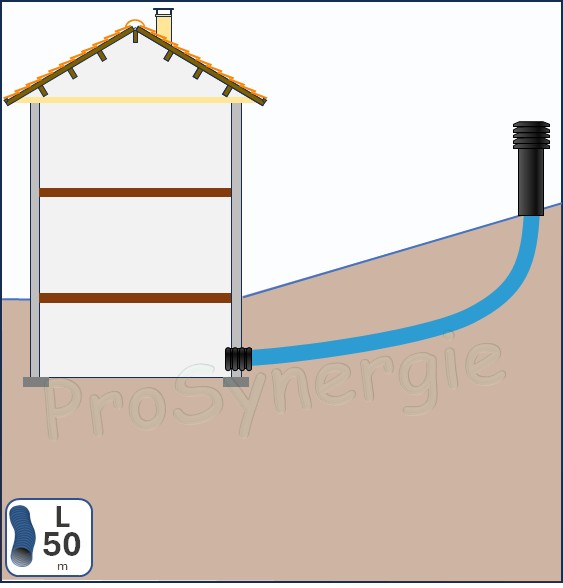

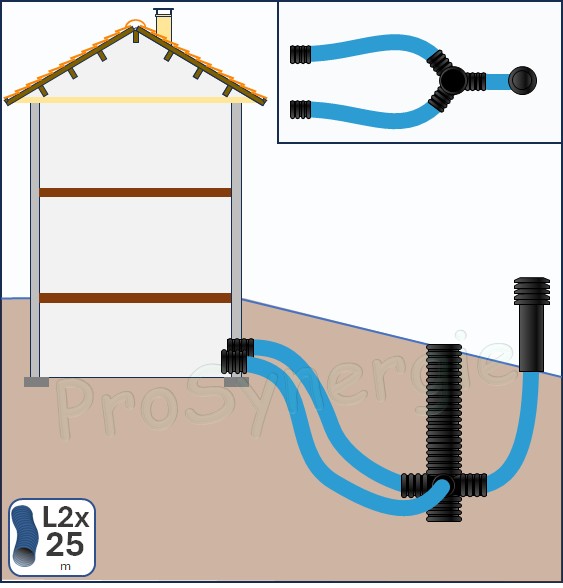

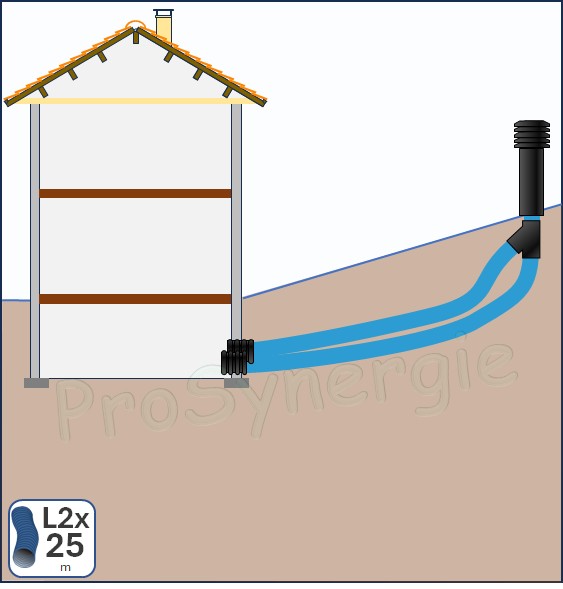

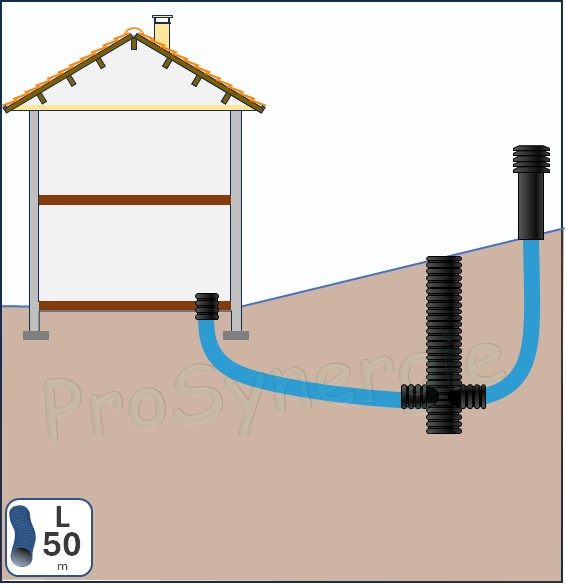

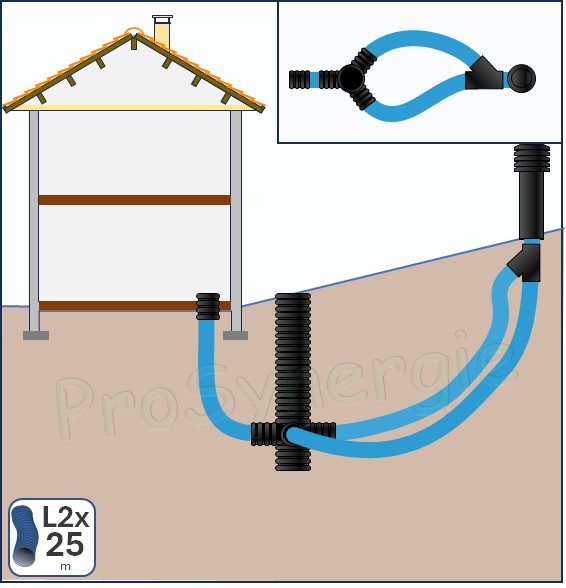

Schéma Sc0300P3 Maison sans sous-sol Pente du terrain vers la maison Grand terrain	Schéma Sc0300P6 Maison sans sous-sol Pente du terrain vers la maison Petit terrain

Installations puits canadiens prévus pour un renouvellement d'air de 600 m3/h

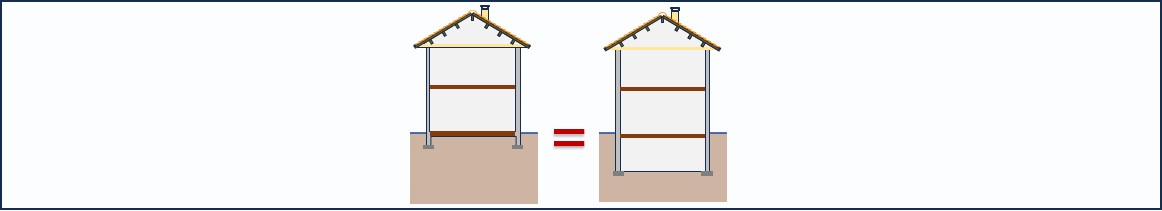

Pour ces installations les schémas seront identiques pour les maisons avec ou sans sous-sols.

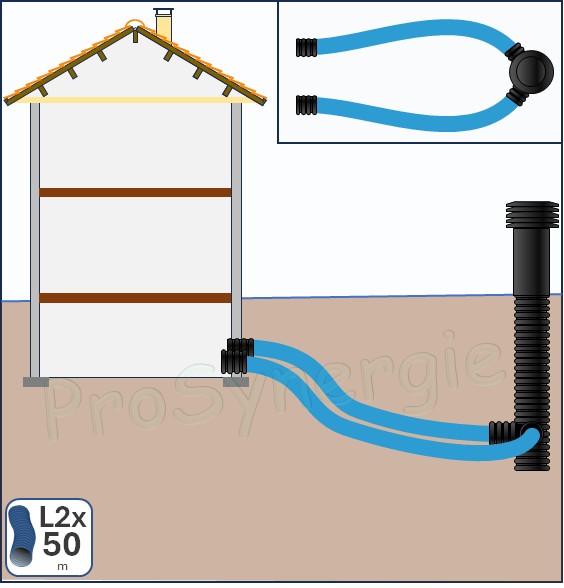

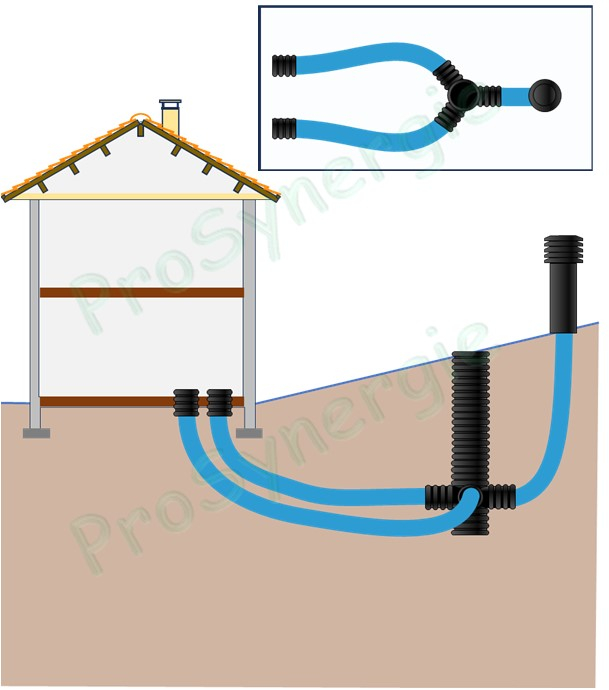

Schéma Ac0600P1 = Sc0600P1 Maison avec sous-sol ou sans sous-sol Pente du terrain vers l'opposé de la maison Grand terrain	Schéma Ac0600P2 = Sc0600P2 Maison avec sous-sol ou sans sous-sol Pente du terrain à l'horizontal Petit terrain

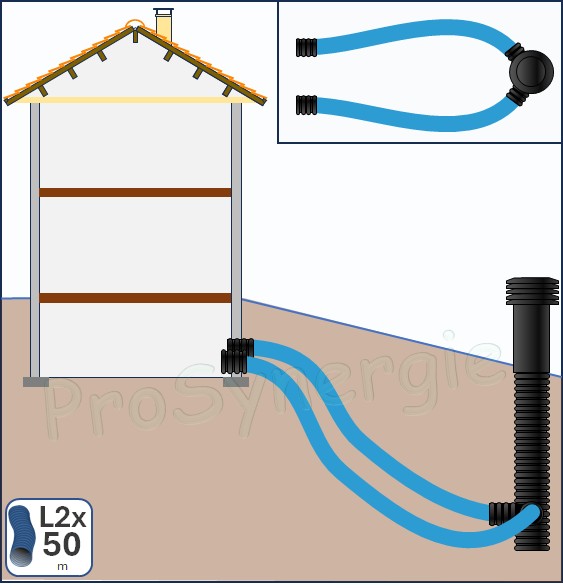

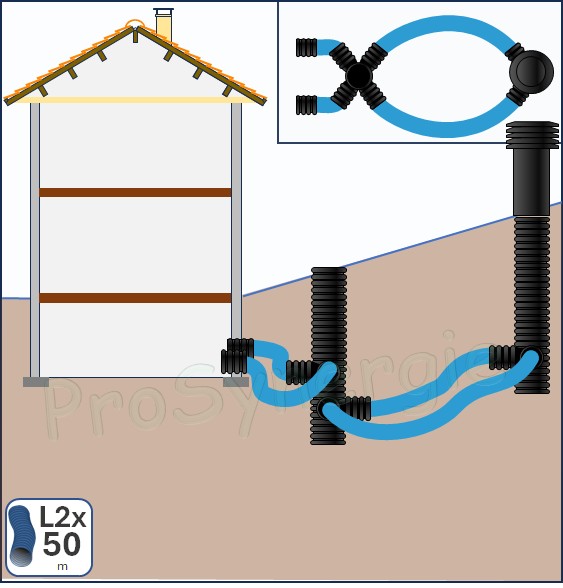

Schéma Ac0600P3 = Sc0600P3 Maison avec sous-sol ou sans sous-sol Pente du terrain vers la maison Grand terrain
