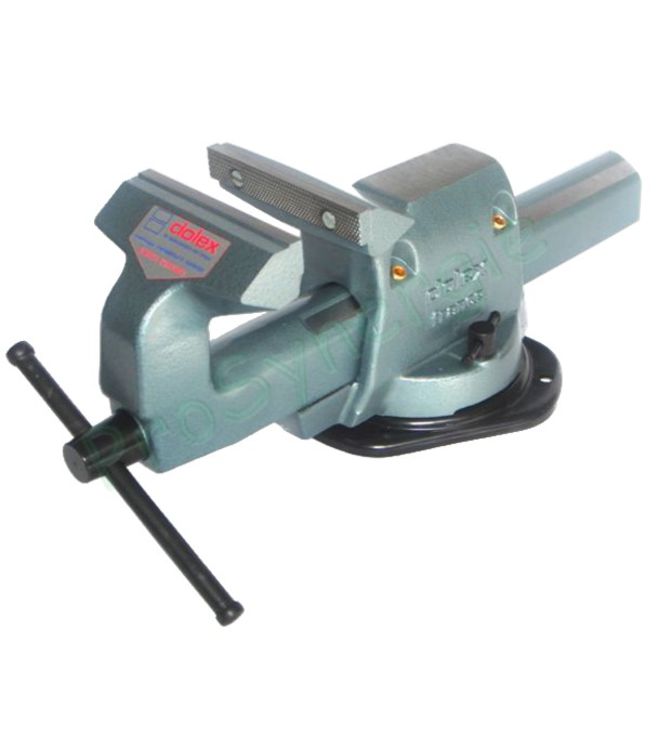

Etau à Mors parallèles Série 50
Marque : Dolex
Référence : SITE002678
En stock
/ Pièce
-
+
d'éco-contribution
En savoir plus
Caractéristiques
- Mors rapportés interchangeables en acier au chrome molybdène, cémentés, trempés. (+ 55 HRC)
- Dégagement important pour le serrage vertical de pièces longues.
- Tête de coulisse forgée.
- Vis de serrage forgée, à filets trapézoïdaux roulés, entièrement brunie noir.
- Parfaite stabilité de l'étau tournant, grâce à la faible hauteur et au large piétement de la base.
- Coulisse prismatique en acier au manganèse h.l.e,
- Vis de réglage en laiton avec frein. Dispositif de réglage du parallélisme et de rattrapage de jeu.
- Partie fixe moulée avec tas dressé faisant office d'enclumette,
- Les références avec T correspondent aux étaux avec bases tournantes
Dimensions
| Réf | Dimension étau fermé L*l*h (mm) | Kg | h1 (mm) | h2 (mm) | l (mm) | o (mm) | c (mm) | d (mm) | e*f (mm) | Haut coulisse à haut du mors g (mm) |
| 54 | 330*100*125 | 5,2 | 122 | 90 | 125 | 24 | 82 | 60*35 | 55 | |
| 54T | 330*150*140 | 5,8 | 138 | |||||||
| 55 | 380*120*145 | 8,1 | 141 | 105 | 150 | 31 | 92 | 60*37 | 65 | |
| 55T | 380*170*160 | 8,8 | 160 | |||||||
| 56 | 460*140*175 | 13 | 175 | 125 | 180 | 38 | 114 | 85*43 | 85 | |
| 56T | 460*190*190 | 14 | 192 | |||||||
| 57 | 570*165*200 | 20 | 202 | 150 | 240 | 45 | 133 | 105*52 | 105 | |
| 57T | 570*230*225 | 21,5 | 223 | |||||||
| 58 | 650*190*225 | 28 | 222 | 180 | 240 | 55 | 155 | 125*64 | 115 | |
| 58T | 650*260*245 | 30 | 246 |
