Caractéristiques

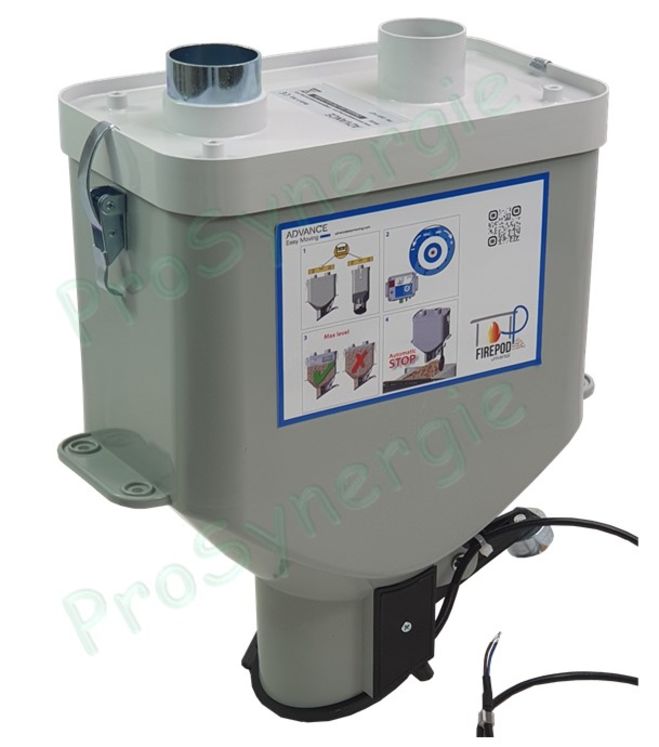

Le dispositif de dosage Fire Tank est conçu pour alimenter automatiquement les réservoirs des inserts et poêles à biomasse sur lesquels on ne souhaite pas installer un doseur de manière visible. Grâce à une ligne discrète n’affecte pas l’esthétique de la maison. Il peut être encastré ou monté sur un mur qui jouxte le poêle qu’il doit desservir.
- Principalement destiné aux poêles,
- Installation encastrée ou en applique mural,
- Transfert du combustible entièrement automatique,
- Totalement invisible, maintient l’esthétique de la maison,
- Libère le combustible directement dans le réservoir du poêle,
- Aucun effort pour la gestion des sacs,
- Zéro dispersion de poussières.
Description des composants
| Repère |
Correspondance pour les 2 régérences |
| E |
Entrée du granulé (depuis le stockage) |
| S |
Sortie d'air (vers la centrale) |
| 1 |
Couvercle doseur |
| 2 |
Filtre tamis grillagé |
| 3 |
Joint garniture de couvercle doseur |
| 4 |
Crochet de fermeture et fixation du couvercle |
| 5 |
Corps en polycarbonate |
| 6 |
Collerette de fixation du couvercle |
| 7 |
Porte de déchargement du combustible |
| 8 |
Vis de fixation du filtre |
| 9 |
Contre poids de la porte de vidage |
| 10 |
Couvercle du contact (micro-switch) |
| 11 |
Contact d'ouverture 'REED' et Aimant |
| A |
Armoire (coffret) à encastrer ou pose en applique |
| B |
Sortie passe-câble du contact de porte |
| C |
Doseur automatique à clapet 6 litres (livraison gravitaire) |
| D |
Porte (couvercle) de fermeture |
| F |
Emplacement patte de fixation murale |
| G |
Pan incliné (entonnoir) |
| H |
Sortie de livraison gravitaire |
| I |
Bride de raccordement à 45° orientable |
| J |
Bride de raccordement droite |
Dimensions et encombrement
|
Doseur Dispenser |
Doseur Fire Tank |
| Repère |
Côte |
Côte |
| A |
400 mm |
688 mm |
| B |
257 mm |
382 mm |
| C |
156 mm |
170 mm |
| D |
58 mm |
120 mm |
| E |
78 mm |
140 mm |
| F (Ø) |
50 ou 45 mm |
50 mm |
| G |
463 mm |
80 mm |
| H |
180 mm |
105 mm |
| I |
25 mm |
170 mm |
| J |
60 mm |
600 mm |
| K |
30 mm |
80 mm |
| L |
25 mm |
195 mm |
| M |
40 mm |
80 mm |
| N *1 |
10 mm |
|
| 1) Trou fixation Ø 6mm |
