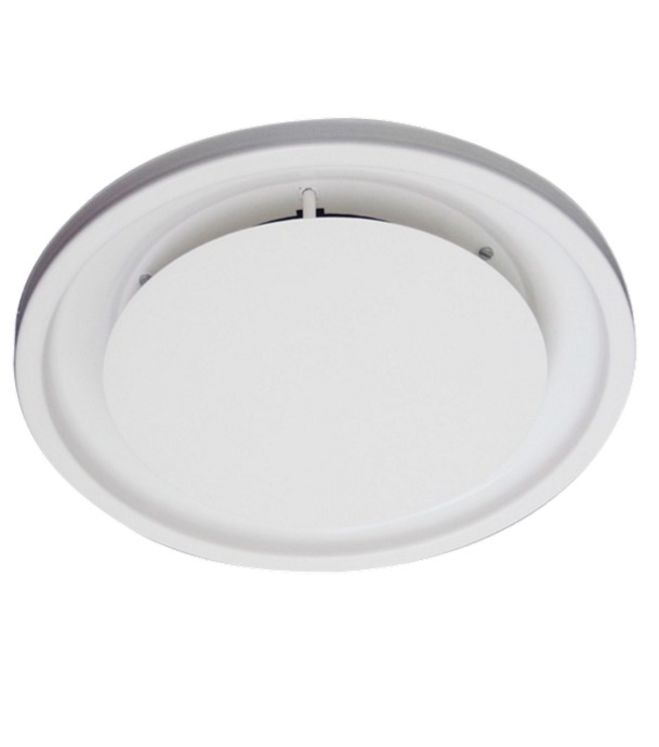

Diffuseur d´air plafonnier disque unique réglable
Marque : S&P
Référence : SITE012142
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description
- Diffuseur rond à plaque unique avec registre. Montage en plafond dalle 600 x 600.
- Raccordement directement sur le col du diffuseur.
- Installation sur profil de plafond modulaire 600x600.
- Registre télescopique en option.
- Existe en version standard ou dalle.
- Fixation du modèle standard : avec trois étriers de montage.
Utilisation
- Adapté à la fois au soufflage et à la reprise d'air.
- Pour le chauffage, la climatisation ou la ventilation.
- Permet une diffusion d’air verticale ou horizontale (chaud/froid).
- Diffuseur à plaque unique particulièrement adapté aux installations débits variables - permet une diffusion d'air stable.
- 5 positions de réglage différentes été/hiver.
Dimensions
| Taille | N | A | B | C | D | E | F |
| Grilles et diffuseurs standard | |||||||
| 125 | 123 | 265 | 237 | 8 | 50 | 25 | 242 |
| 160 | 158 | 310 | 282 | 8 | 70 | 45 | 287 |
| 200 | 198 | 365 | 333 | 8 | 70 | 45 | 338 |
| 250 | 248 | 430 | 392 | 8 | 70 | 45 | 397 |
| 315 | 313 | 515 | 471 | 8 | 70 | 45 | 476 |
| Grilles et diffuseurs dalle | |||||||
| 125 | 123 | 237 | 15 | 50 | 26 | ||
| 160 | 158 | 282 | 15 | 70 | 46 | ||
| 200 | 198 | 333 | 15 | 70 | 46 | ||
| 250 | 248 | 392 | 15 | 70 | 46 | ||
| 315 | 313 | 471 | 15 | 70 | 46 | ||
Débits d'air
| Modèle | NR20 | NR45 |
| 125 | 130 | 200 |
| 160 | 150 | 350 |
| 200 | 200 | 520 |
| 250 | 300 | 750 |
| 315 | 400 | 1000 |
