Démontage de nipples sur les radiateurs fonte d´acier ou d´aluminium

La réparation ou la modification de radiateurs fonte (acier ou aluminium) à éléments nécessite le démontage et le montage des éléments. Pour cette raison vous aurez nécessairement besoin de la barre de montage et de la barre d'entraînement.
Les éléments sont assemblés par des nipples. Ces nipples sont munies à l'intérieur de deux aspérités permettant l'entraînement par une barre de montage. Ces nipples de radiateur sont la plupart du temps de taille 1'' ou 1''1/4, raison pour laquelle il existe les deux types de barres de montage correspondantes.

Démontage des radiateurs à éléments (fonte d'acier ou aluminium) :

La barre de montage doit être enfilée dans un des orifices, duquel le bouchon, la purge et / ou la réduction auront été démontés.

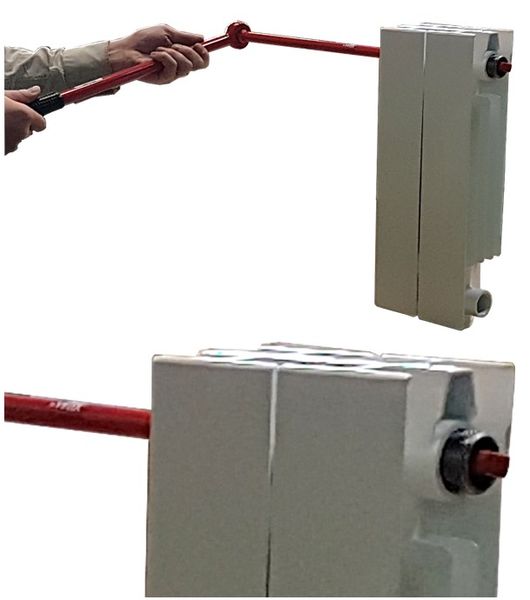

Une fois la tête de la barre arrivée un niveau de la nipple, elle peut être agrippée et dévissée. L'opération doit être répétée en haut et en bas du radiateur, afin de pouvoir séparer les éléments, ainsi que le montre cette illustration :

Démontage des radiateurs à éléments (fonte d'acier ou aluminium) :

Le montage se fait de la même manière, sachant qu'au niveau de la nipple un joint papier est inséré entre les éléments afin d'assurer l'étanchéité de l'ensemble.

Les joints fibres sont utilisés pour la réduction en bout, le bouchon ou la purge.

Les accessoires (raccordement des éléments et orifices) :

Les Nipples de radiateur

Les pas de vis sont de 1' (26/34) ou 1'1/4 (33/42)

Elles servent à l'assemblage des éléments. Des joint papier assurent l'étanchéité entre ces éléments.

Les Réductions d'orifice de radiateur

Suivant qu'ils se trouvent d'un côté ou de l'autre du radiateur, le filetage extérieur (partie mâle) de la réduction est à gauche ou à droite.

Les réductions servent au raccordement des alimentations d'eau, à la vidange et à la purge.

La taille de la réduction (filetage extérieur : partie femelle) dépend du diamètre de la purge ou du raccordement.

Les bouchons d'orifice de radiateur

Comme pour les réductions, suivant qu'ils se trouvent d'un côté ou de l'autre du radiateur, le filetage est à gauche ou à droite.

Rappel des équivalences pouce / mm :

Filtage Equivalence en mm
1/8' (6/10)
1/4' (8/13)
3/8' (12/17)
1/2' (15/21)
3/4' (20/27)
1' (26/34)
1'1/4 (33/42)
1'1/2 (40/49)
2' (50/60)
