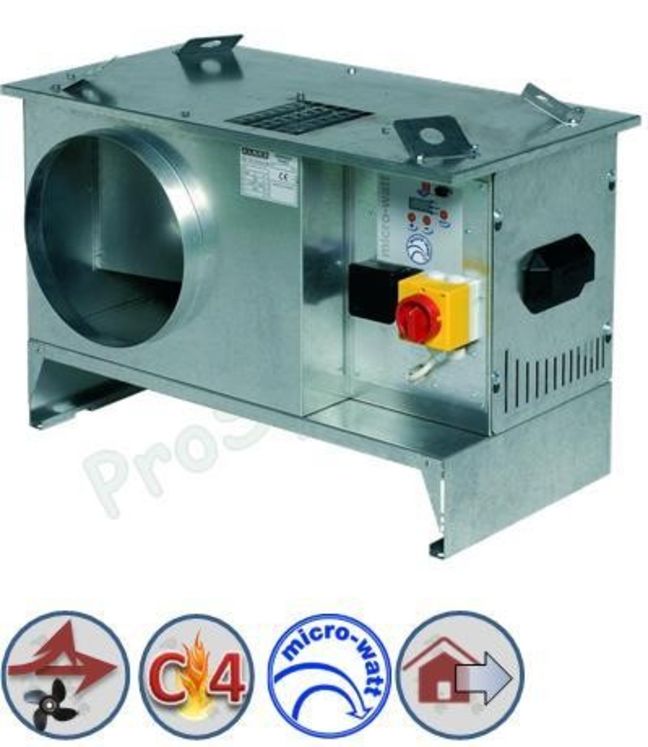

CVEC micro watt C4
DOMAINE D'APPLICATION
• Ventilateur d'extraction pour système VMC.
• Habitat collectif et locaux tertiaire.
• Certification C4 (400°C / 1/2 h).
MISE EN OEUVRE
• Combles / locaux techniques.
• Intérieure / extérieure.
DESCRIPTION
• 2 tailles de caisson jusqu'à 2500 m3/h.
• Caisson en acier galvanisé avec séparateur de flux.
• 2 versions : refoulement en ligne (RH) ou vertical (RV).
• 1 ou 2 piquages d'aspiration circulaire suivant les configurations. RV (refoulement vertical) 2 piquages d'aspiration, RH (refoulement horizontal) 1 piquage d'aspiration.
• Moteur à commutation électronique monté sur socle galvanisé massif avec grenouillère d'absorption de choc.
• Carte de régulation de compatibilité électromagnétique de classe B (résidentiel) préprogrammée et précâblée.
• Roue à action, entraînement direct.
• Pressostat d'alarme et Inter de proximité montés.
• Pupitre de réglage et de lecture intuitif.
ENCOMBREMENT - POIDS
| TYPE | A (mm) | D (mm) | H (mm) | Refoulement (mm) | Ø E (mm) | Nb de piquages (asp) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| C.VEC 1000 RV micro-watt | 763 | 534 | 434 | 171 X 131 | 315 | 2 | 30 |
| C.VEC 1000 RH micro-watt | 763 | 534 | 434 | 182 X 131 | 315 | 1 | 30 |
| C.VEC 2500 RV micro-watt | 901 | 629 | 529 | 196 X 213 | 400 | 2 | 52 |
| C.VEC 2500 RH micro-watt | 901 | 629 | 529 | 215 X 213 | 400 | 1 | 52 |
MANCHETTE SOUPLE M0
| Type | Aspiration Ø (mm) | Refoulement Ø (mm) |
|---|---|---|
| C.VEC 1000 micro-watt | 315 | 315 + cadre |
| C.VEC 2500 micro-watt | 400 | 400 + cadre |
MANCHETTE SOUPLE M0
| Type | Clt Feu | Vitesse moteur (Tr/min) | P nominale (HP) | P max conso (W) | I de protection (A) |
|---|---|---|---|---|---|
| C.VEC 1000 micro-watt | C4 Ø 160 | 1800 | 1/3 | 320 | 2 |
| C.VEC 2500 | C4 | 1500 | 1 | 735 | 5 |
| micro-watt | Ø 160 |
