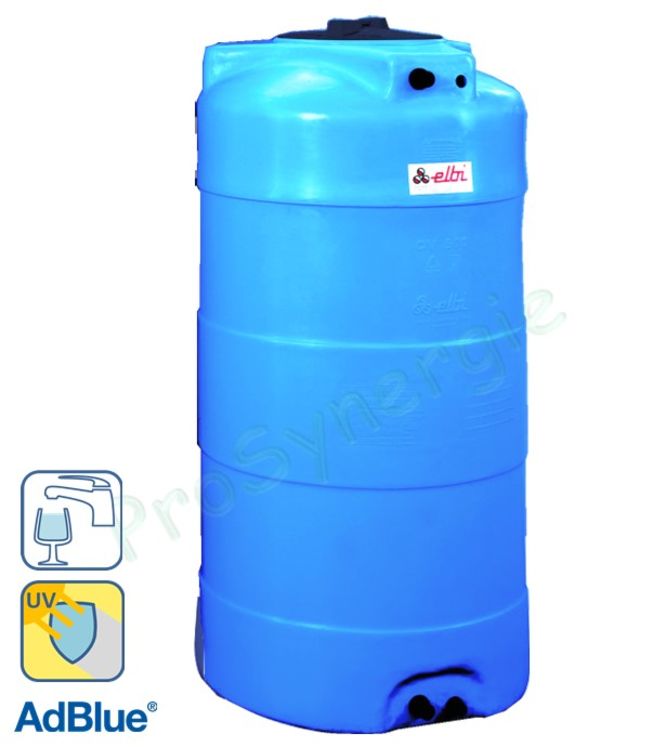

CV - Cuve aérienne cylindrique (Ø< 800 mm stockage eau potable ou récupération d´eau de pluie) de 300 à 1 000 litres
Marque : ELBI
Référence : SITE012371
En stock
/ Pièce
-
+
d'éco-contribution
En savoir plus
Caractéristiques
Récipients en plastique (polypropylène) adaptés au pré-approvisionnement d'un bâtiment en eau potable ou en eau de pluie pour son utilisation ultérieure.
Stockage à pression atmosphérique.
- Trappe d'inspection (couvercle) avec évent intégré
- Plage de température : de -50 °C à +60 °C
- Conception autoportante (légère et facile à déplacer)
- Matériau : polyéthylène monobloc LLDPE
- Résistance aux chocs et aux produits chimiques
- Facilement lavable avec des détergents normaux
- Structure monolithique sans points critiques
- Certificat hygiénique
- Destiné uniquement à une installation hors sol
- Convient à l'eau potable
- Convient aux liquides autres que l'eau (consultation nécessaire avec le fournisseur)
- ELBI garantit la résistance de ses réservoirs de ligne PLASTO aux liquides déclarés appropriés (R) dans le tableau de résistance.
- Pour le confinement des produits chimiques, voir la table de résistance chimique des réservoirs à certains fluides et réactifs.
- Le maintien des caractéristiques du liquide contenu doit se faire dans le soin et la responsabilité de l'utilisateur.
INSTALLATION en série : maintenir une distance suffisante (min. 20-25 cm) entre les réservoirs de manière à permettre une dilatation libre pendant le remplissage.
Garantie de 2 ans (Voir les conditions générales de vente et les règles d'installation dans la fiche technique).
Dimensions
| Repère | Description | Unité | Cuves CV 300-1000 | |||
| - | Contenance | Litres | 300 | 500 | 750 | 1 000 |
| Ø | Diamètre de cuve | mm | 630 | 700 | 790 | 790 |
| H | Hauteur | 1 170 | 1 460 | 1 680 | 2 180 | |
| A | Largeur de l’alcôve de la connectique inférieure | 200 | 200 | 220 | 220 | |
| B | Hauteur de l’alcôve de la connectique inférieure | 120 | 120 | 120 | 120 | |
| C | Distance entre entraxes des raccords en partie basse | 100 | 100 | 100 | 100 | |
| D | Hauteur du sol à l’entraxe du raccord DN5 | 40 | 40 | 40 | 40 | |
| E | Hauteur du sol à l’entraxe du raccord DN4 | 50 | 50 | 50 | 50 | |
| F | Largeur de l’alcôve de la connectique supérieure | 255 | 255 | 255 | 255 | |
| G | Hauteur de l’alcôve de la connectique supérieure | 95 | 95 | 105 | 105 | |
| I | Distance entre entraxes des raccords de la partie haute | 120 | 120 | 120 | 120 | |
| L | Distance du sol à l’entraxe du raccord DN3 | 1 045 | 1 335 | 1 550 | 2 050 | |
| M | Distance du sol à l’entraxe du raccord DN2 | 1 055 | 1 345 | 1 560 | 2 060 | |
| ØT | Diamètre de la trappe d’inspection | 300 | 300 | 300 | 300 | |
| ØB | Orifice haut | mm | 28 | 28 | 28 | 28 |
| ØA | Raccord haut (1) et bas (2) | ‘’ | 1” | 1” | 1”1/4 | 1”1/4 |
| ØC | Raccord bas | 3/4” | 3/4” | 3/4” | 3/4” | |
