Calcul de dévoiement pour conduits de fumée Double Paroi Isolé Duoten
Les tableaux ci-dessous donnent la correspondance entre la longueur entre deux coudes, le désaxage et la hauteur du dévoiement.

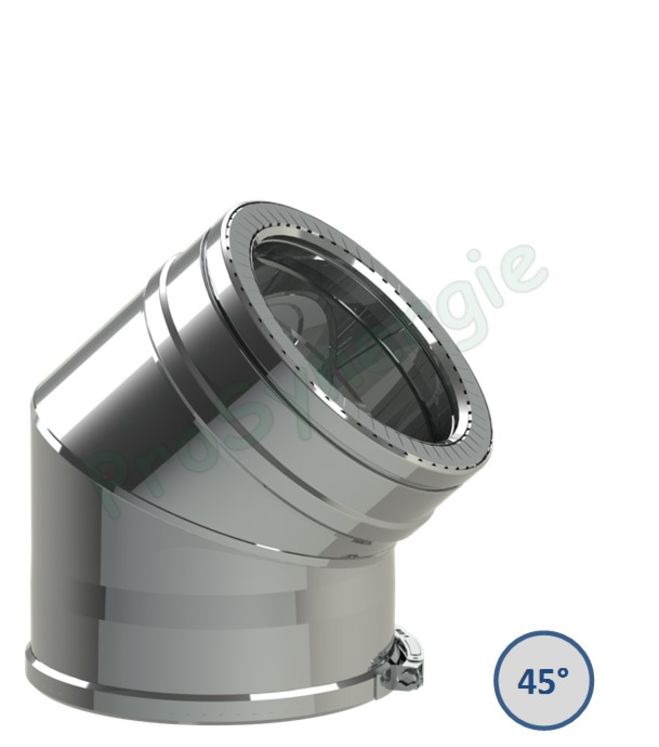

Coude à 45° conduit de fumée Isolé Duoten
Marque : TEN
Référence : TEN505159
En savoir plus
Tableau de cotes
| Ø int. | 80 | 100 | 130 | 150 | 180 | 200 | 250 |
| Ø ext. | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
| A | 119 | 119 | 119 | 119 | 159 | 159 | 159 |
| B | 69 | 69 | 69 | 69 | 109 | 109 | 109 |
| C | 85 | 85 | 85 | 85 | 113 | 113 | 113 |
| H | 154 | 154 | 154 | 154 | 222 | 222 | 222 |
| E | 255 | 255 | 255 | 255 | 350 | 350 | 350 |
| F | 204 | 204 | 204 | 204 | 300 | 300 | 300 |
Légende des cotes
| Ø int. | diametre interieur du conduit de fumé |
| Ø ext. | diametre interieur du conduit de fumé |
| A/B/C/H/E/F | Voir le schémas |
