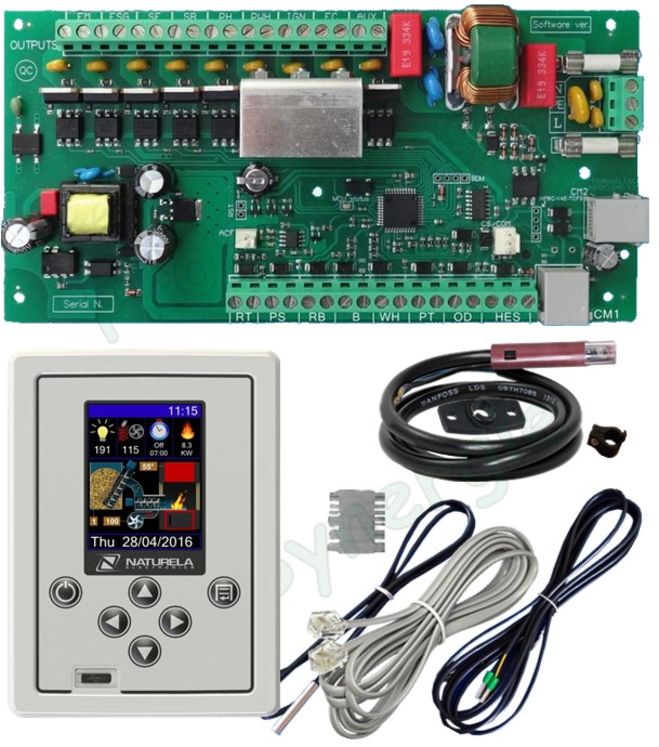

Le contrôleur NPBC-V4E-1 avec écran couleur NRC-6 (2.4' TFT) est conçu pour fonctionner avec des brûleurs qui utilisent une cellule photoélectrique qui détecte la flamme. Le contrôle du cycle du moteur de la vis sans fin du silo à pellet permet un dosage précis de la quantité de biomasse allant au brûleur. Il peut :
- Contrôler une vis supplémentaire qui alimente le combustible dans le brûleur.
- Commander deux ventilateurs : un qui alimente en air la chambre de combustion et un autre, par exemple pour extraire les gaz d'échappement du brûleur, si nécessaire. La puissance des deux ventilateurs peut être ajustée.
- Il dispose d'une option pour mesurer et contrôler la température des gaz d'échappement via la sonde haute température pt100.
- Pour un processus de nettoyage plus efficace, le contrôleur peut également gérer un ventilateur puissant supplémentaire pour nettoyer les cendres de la chambre de combustion ou d'un système de nettoyage mécanique.
- Générer deux pompes de circulation : pour l'installation d'AC et pour l'ECS.
Composants et capteurs pouvant être connectés au contrôleur NPBC-V4E-1
- Motoréducteur de la vis d'alimentation externe (silo) (puissance jusqu'à 180W)
- Motoréducteur de la vis interne (transport vers la zone de combustion) (puissance jusqu'à 180W)
- Ventilateur principal pour réguler le débit d'air (puissance jusqu'à 180W)
- Ventilateur de nettoyage supplémentaire haute puissance pour nettoyer le brûleur (puissance jusqu'à 800W)
- Ventilateur/extracteur de gaz de combustion (puissance jusqu'à 180W)
- Résistance à l'allumage des pellets (puissance jusqu'à 550W)
- Pompe de circulation ECS (puissance jusqu'à 180W)
- Pompe de circulation AC (puissance jusqu'à 180W)
- Convertisseur de fréquence (facultatif) pour allumer le ventilateur
- Cellule photoélectrique pour détecter la flamme
- Capteur de température ou thermostat pour contrôler le retour de flamme/température
- Sonde de température pour contrôler l'eau de la chaudière
- Sonde de température pour chauffe-eau
- Sonde Pt100 haute température pour la mesure de la température des fumées.
- Thermostat d'ambiance pour un contrôle plus précis de la chaudière en fonction de la température ambiante.
- Mini port USB pour connexion à l'ordinateur.

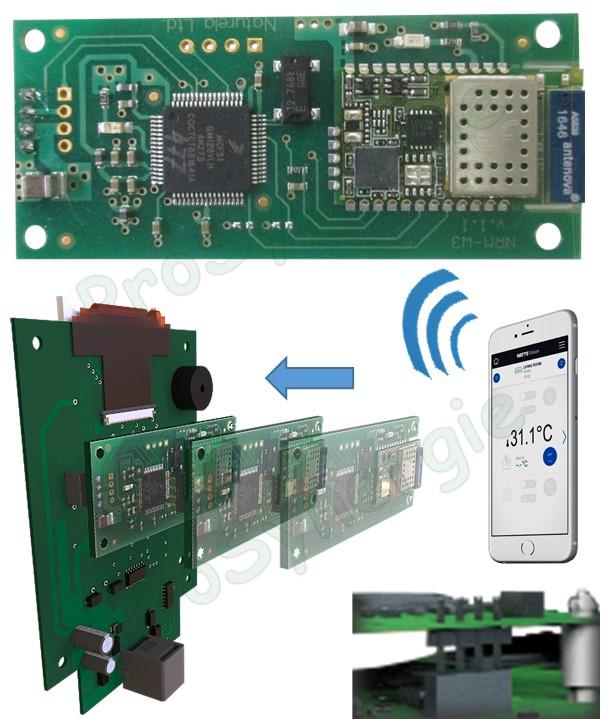

- Modem wifi
