Conseil de pose de conduits circulaires galva pour Ventilation et Traitement d´Air

L'enjeu majeur pour les gaines de ventilation et de traitement d'air est l'étanchéité. L'étancheité parfaite est impossible à atteindre. Néanmoins afin de s'y approcher au maximum, des règles de pose sont à respecter. Se référer pour cela au DTU 68.3 (2013 - Installations de ventilation mécanique - Partie 1-1-2 : Ventilation mécanique contrôlée autoréglable - Règles de calcul, dimensionnement et mise en oeuvre).

Les fuites d'air sont souvent repérées aux endroits suivants :

• Liaison du réseau à la bouche, à la grille ou au diffuseur,
• Dérivations, réductions et répartition sur le réseau,
• Té de souche (sortie terrasse par exemple),
• Raccordement du moteur (Moto-turbine),
• Trappes de visite.

Nous nous concentrerons sur les fuites au niveau du réseau d'air (ventilation) en lui-même :

• Raccordement entre gaines de ventilation : raccords mâles,
• Répartition : Té, croix, culottes ou piquages express de ventilation,
• Réductions.

Tous ces types d'accessoires de ventilation existent en version standard ou à joint. Ils sont associés aux deux principales techniques de construction de réseaux d'air ou de ventilation.

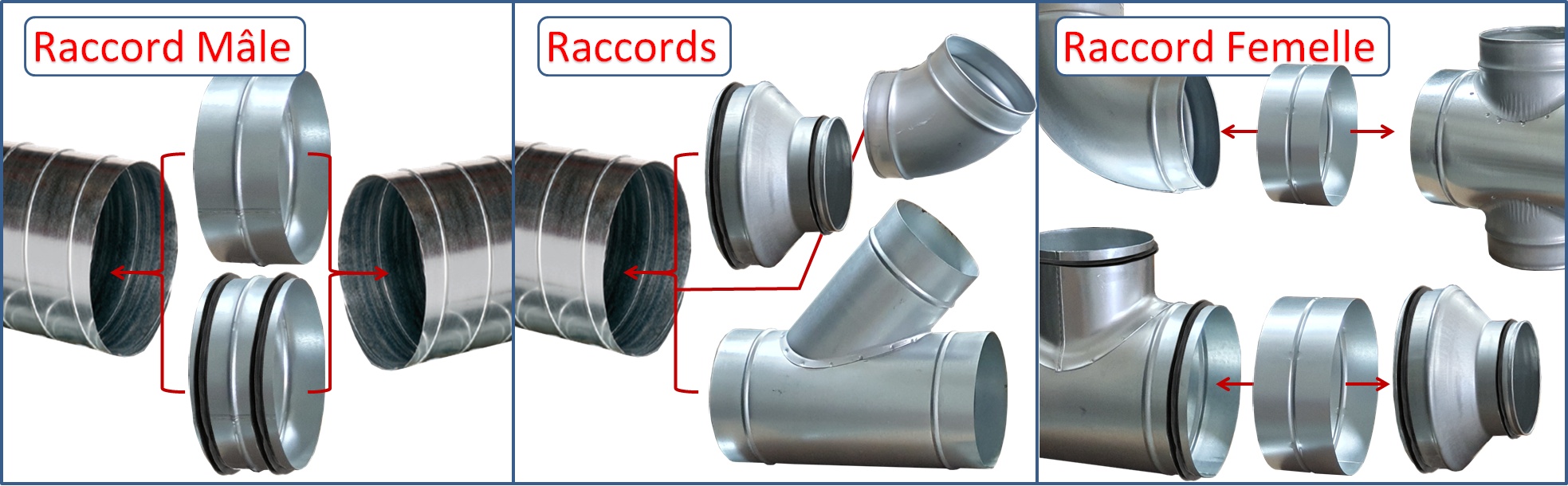

Rappel concernant les emboîtements Mâle et Femelle

Les gaines de ventilations ont une jonction ( de part et d'autre ) "FEMELLE" : un Raccord "MALE" est nécessaire pour assembler 2 gaines .

Tous les raccords et accessoires sont "MALE" (sauf le Raccord Femelle) ; ils s'emboîtent donc directement dans les gaines et un Raccord Femelle est nécessaire entre deux accessoires.

Réseaux avec raccords standard : Mastic + Rivet ou vis + Mastic ou bande

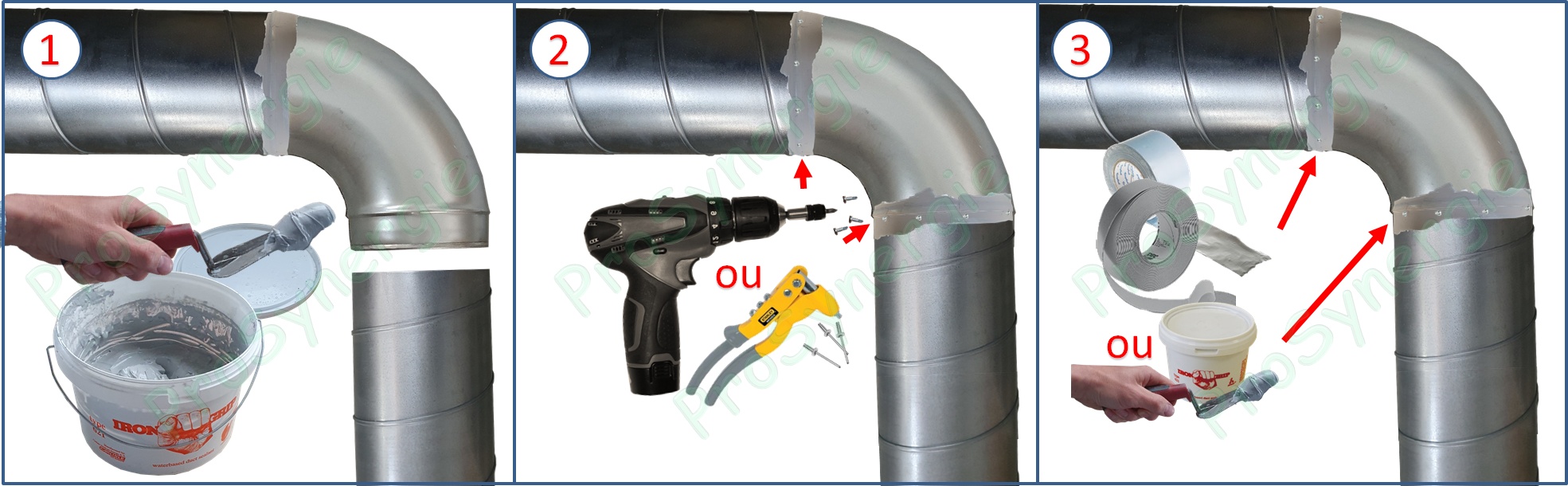

Voici les trois opérations indispensables pour assurer une bonne étanchéité, dans le cas de raccords à joints :

• 1 : Etaler le mastique d'étanchéité et emboîter la gaine et le raccord ou les raccords entre-eux
• 2 : Visser ou riveter (au moins 4 à 6 suivant le diamètre)
• 3 : Ajout de la bande adhésive ou du mastic sur les têtes (de vis ou de rivet) afin de parachever le travail

Réseaux avec raccords à joint : Joint + Rivet ou vis + Mastic ou bande

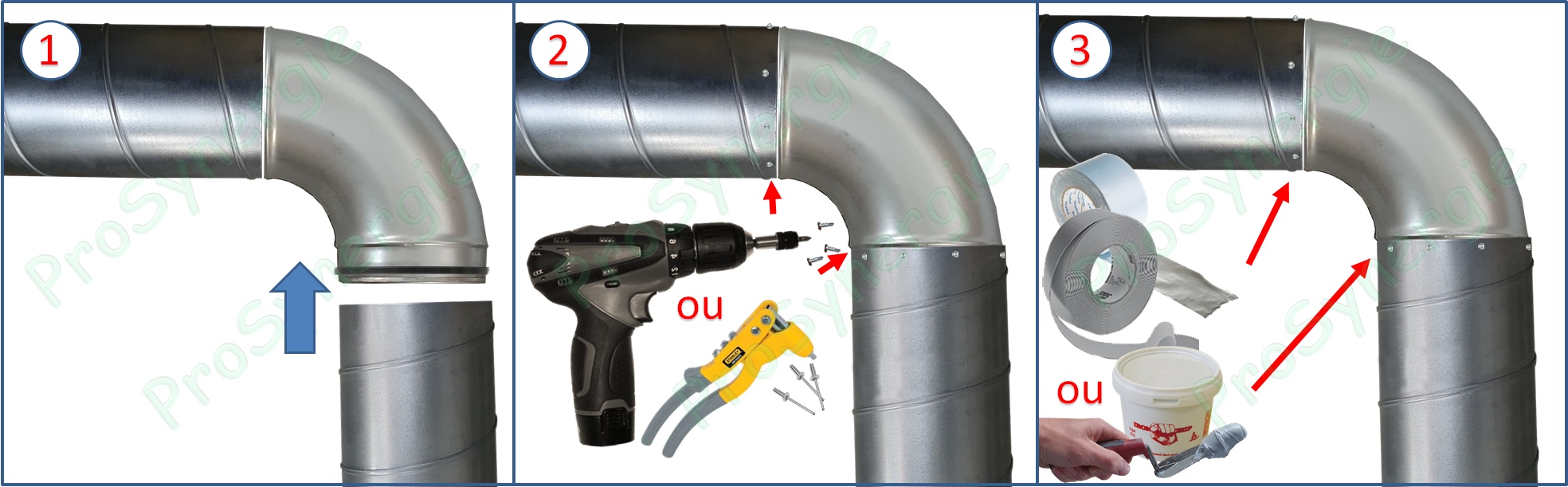

Voici les trois opérations indispensables pour assurer une bonne étanchéité, dans le cas de raccords standard :

• 1 : Emboîter la gaine et le raccord à joint ou les raccords à joints avec le raccord femelle,
• 2 : Visser ou riveter (au moins 2 ou plus, suivant le diamètre)
• 3 : Ajout de la bande adhésive ou du mastic sur les têtes (de vis ou de rivet) afin de parachever le travail

Généralité concernant les vis ou rivets

Ne pas mettre de vis ou de rivets proche des trappes de visite, ou des bouches afin d'éviter les blessures lors des opérations de maintenance (nettoyage des gaines de ventilation).
