Collecteur (aller/retour) ou Séparateur (primaire/secondaire) de 1 à 5 départs pour module entraxe 90 ou 125 mm

Envoyer à un ami
Une question ?
Marque : THERMADOR
Référence : SITE013417
THERMADOR

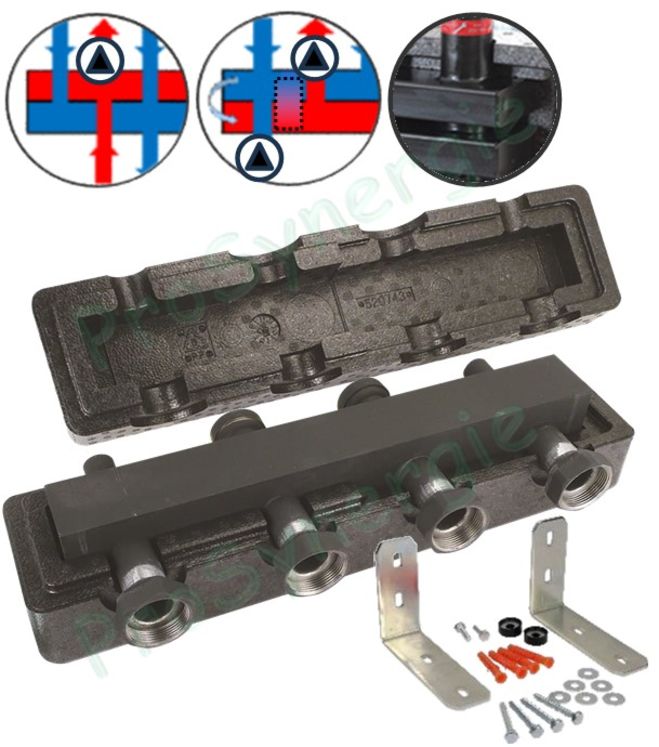

Collecteurs isolés pour groupes MODULFIT DN20, DN25 et DN32 livrés avec deux consoles de fixation.
Ils ne permettent pas un découplage hydraulique entre le circuit primaire et secondaire et conviennent aux installations sans circulateur.
Appro. prévu sous 4 à 10 jours
à partir de
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus
pdf Fiche Technique Notice montage collecteurs et separateurs modulfit

Collecteurs

Les collecteurs et séparateurs hydrauliques Modulfit assurent la liaison hydraulique entre le générateur de chaleur etle(s) circuit(s) de chauffage.

Le collecteur est adapté lorsqu’il n’y a pas besoin de réaliser un découplage hydraulique.

  • Entraxe 125 mm : Combinables avec la gamme MODULFIT et MODULFIT-SP pour DN20 - DN25 - DN32
  • Entraxe 90 mm : Combinables avec la gamme MODULFIT-SPXS pour DN20
  • Chambres séparées : configuration nécessaire lorsqu'en amont du collecteur il n'y a pas de pompe qui le dessert directement
  • Complet avec isolation et consoles de fixation
  • Testé sous pression et peint
  • Avec absorbeur de bruit en caoutchouc

Caractéristiques Techniques

Débit max. 2 m3/h 3 m3/h
Entraxe des circuits 90 mm 125 mm
Isolation EPP 25 mm EPP 25 mm
Pression de service max. 6 bar 6 bar
Température max.  110 °C 110 °C
Matériau corps  Acier Acier
S1: secondaire départ

1" F
écrou tournant

1" 1/2 F
écrou tournant
S2: secondaire retour
P1: primaire départ 1" 1/2 M

1" 1/2 M
P2: primaire retour

Dimensions

A (mm) B (mm) C (mm) S P
Collecteur Entraxe 125mm - 2 départs 550 375 375 1" 1/2F écrou tournant 1" 1/2 M
Collecteur Entraxe 125mm - 3 départs 800 625 625
Collecteur Entraxe 125mm - 4 départs 1050 625 875
Collecteur Entraxe 125mm - 5 départs 1300 875 1125
Collecteur Entraxe 90mm - 2 départs 360 270 270
Collecteur Entraxe 90mm - 3 départs 540 450 450
