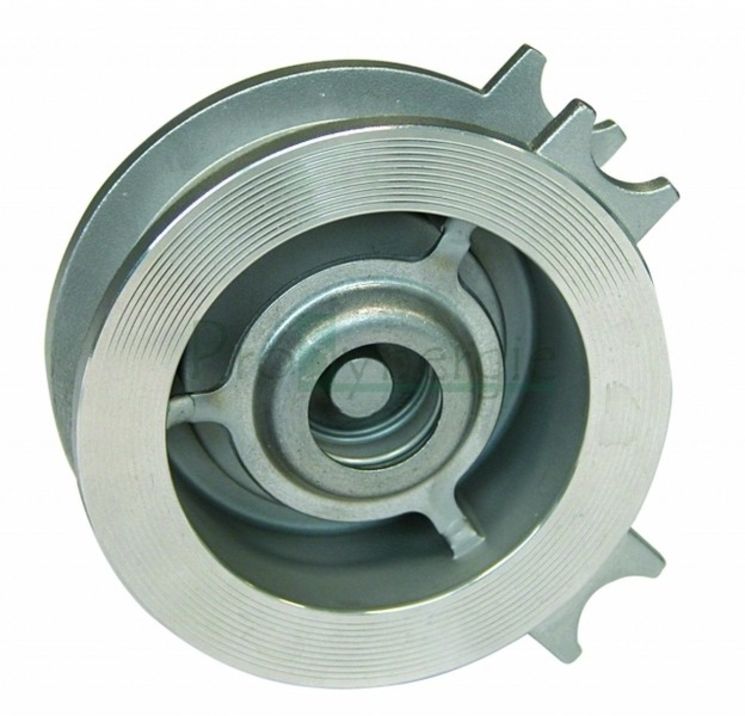

Corps inox ASTM A351 CF8M - Disque inox ASTM-A240-316 - Ressort inox 316
Montage toutes positions - Etanchéité inox / inox
Respecter le sens de passage indiqué sur le corps par une flèche.
Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
386015 |
15 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
16 |
386020 |
20 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
19 |
386025 |
25 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
22 |
386032 |
32 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
28 |
386040 |
40 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
31,5 |
386050 |
50 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
40 |
386065 |
65 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
46 |
386080 |
80 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
49 |
386100 |
100 |
ISO PN10/16/25/40 et ISO PN20 ANSI 150 |
40 |
-20 |
200 |
60 |
