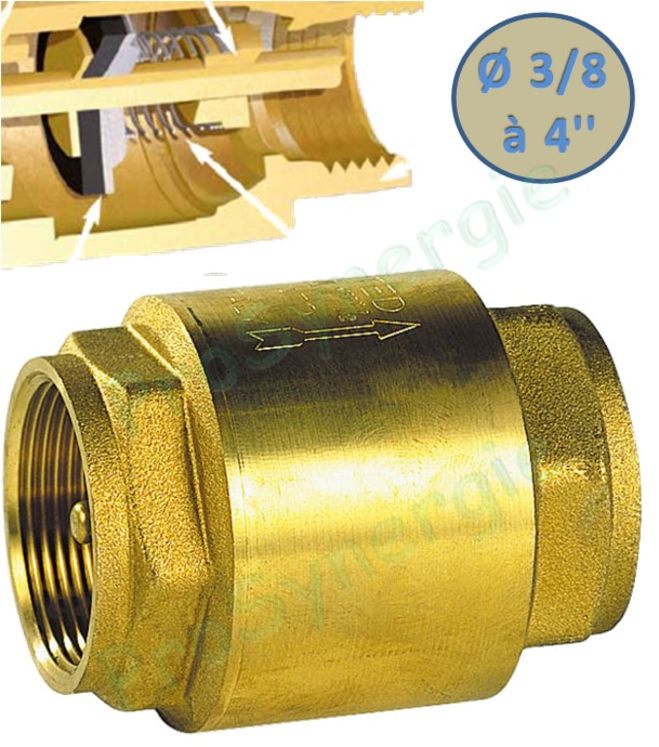

Clapet anti retour laiton toutes positions Obturateur double guidages Laiton / Inox (compatible fioul) - racc. Femelle taraudé BSP - PN25
Marque : Airaga
Référence : SFE305006
Clapet de non retour à double guidage ACS - Application chauffage, eau potable, air comprimé, fioul...
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Utilisation :
- Chauffage, eau potable, air comprimé, fioul
- Température mini admissible Ts : - 10°C
- Température maxi admissible Ts :+ 100°C
- Pressions maxi admissibles - PS :
- 25 bars jusqu’au DN 1“
- 18 bars du DN 1“1/4 au DN 2“
- 12 bars au-delà
- Tenue au vide : 300 à 500 mbar (50 à 70% de vide)
- Pression d’ouverture entre 20 et 200 mbar
- Raccordement taraudé femelle BSP cylindrique du DN 3/8“ au DN 4“
| DN | 3/8" | 1/2“ | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2“1/2 | 3“ | 4“ |
| L (mm) | 55 | 58.5 | 65 | 74.5 | 83 | 93 | 101 | 122 | 141.5 | 158.5 |
| L1 (mm) | 11 | 13 | 14 | 17 | 18 | 19 | 21 | 26 | 27 | 28 |
| Ø A (mm) | 34.5 | 34.5 | 41.5 | 48 | 60.5 | 71 | 87 | 120 | 140.5 | 172.5 |
| W (sur plat) | 23 | 27 | 33 | 40 | 50 | 55 | 70 | 87 | 102 | 128 |
| Poids (Kg) | 0.187 | 0.195 | 0.278 | 0.407 | 0.643 | 0.871 | 1.307 | 2.935 | 4.251 | 6.542 |
Normalisations :
- Fabrication suivant la norme ISO 9001 : 2008 ? DIRECTIVE 97/23/CE : Relève de l’article 3, § 3
- Attestation de conformité sanitaire A.C.S. N° 13 ACC NY 213
- Taraudage femelle BSP cylindrique suivant la norme ISO 228-1
Repère :
| Repère | Désignation | Matériaux |
| 1 | Corps | Laiton CW 617 N suivant EN 12165 brossé |
| 2 | Axe | Laiton CW 614N suivant EN 12164 |
| 3 | Ressort | Inox 302 |
| 4 | Bague | Inox 304 |
| 5 | Joint | NBR |
| 6 | Obturateur | Laiton CW 614N suivant EN 12164 |
| 7 | Mamelon | Laiton CW 617 N suivant EN 12165 brossé |
