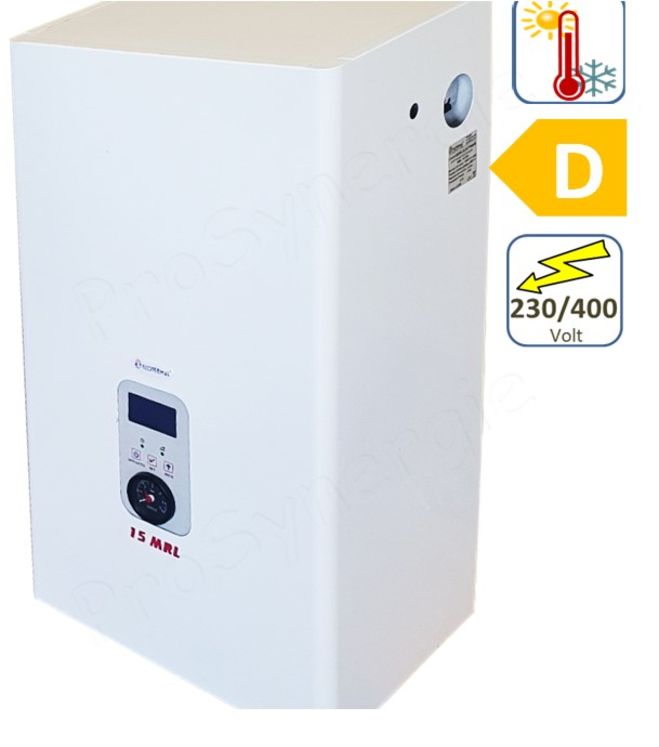

Chaudière électrique (radiateur/plancher chauffant) 6 à 60KW 230/400V (Mono/Tri) (HxLxP= 700x385x260mm) équipé (Vase 6l (sans vase de 37 à 60 kW), pompe, soupape, vannerie, sécurité) raccords Ø1´´ + régulateur électronique climatique
Il est possible de les intégrer en parallèle dans les installations existantes.
Elles peuvent être commandées par un thermostat d'ambiance.
Description
La chaudière électrique instantanée est une source de chaleur moderne et écologique, conçue pour le chauffage par le sol ou le chauffage central des petits et moyens bâtiments résidentiels et commerciaux.
Haut rendement et respect de l'environnement
Compacte et économique.
Elles peuvent être utilisées dans n'importe quel système de chauffage central ou au sol, avec ou sans accumulation de chaleur.
Il est possible de les intégrer dans les systèmes de chauffage existants, en parallèle avec une chaudière à combustible.
Dimensions
| Modèle | Puissance max. | Hauteur | Largeur | Profondeur | Poids | Vase d'expansion | Volume du corps de chauffe | Cotes de raccordement chaudière |
| kW | mm | mm | mm | kG | litres | Litres | ' | |
| 6MRL | 6,8 | 700 | 385 | 260 | 30,5 | 6 | 8,9 | 1 |
| 10MRL | 10,1 | 700 | 385 | 260 | 30,5 | 6 | 8,9 | 1 |
| 15MRL | 15 | 700 | 385 | 260 | 31 | 6 | 8,9 | 1 |
Caractéristiques techniques
| Modèle | Degrés de commutation | Alimentation | Chauffe-eau | Fusible | Pression de service Maximale | Test de pression | Contrôle de la température du liquide de refroidissement | Contrôle de la température ambiante |
| V | A | A | Bar | Bar | °C | °C | ||
| 6 MRL | 6 | 240/400 | 8,33 | 10 | 2,5 | 4 | 30-90 | 5-30 |
| 10MRL | 6 | 240/400 | 13,89 | 20 | 2,5 | 4 | 30-90 | 5-30 |
| 15MRL | 6 | 400 | 20,83 | 32 | 2,5 | 4 | 30-90 | 5-30 |
Repères techniques
1 - Afficheur + boutons de programmation
2 - Carte électronique de puissance et contrôleur de gestion
3 - Sécurité thermocouple réglable 90 à 110°C à réarmement manuel (usine 100°C)
4 - Disjoncteur magnétothermique 3 pôle de sécurité
5 - Corps de chauffe (cuve d’eau) 8,9 litres
6 - Elément chauffant (résistance thermoplongeur)
7 - Protection de niveau « manque d’eau »
8 - Purgeur d’air
9 - Thermostat bimétallique / sécurité surchauffe 115/90°C
10 - Vase d'expansion rectangulaire plat de 6 litres
11 - Manomètre de pression 0-10 bars avec repère
12 - Pompe de circulation modulante Grundfos UPM3 Auto 25-70 130
13 - Soupape de sécurité 2,5 bars / pression d’eau de chauffage
14 - Doit de gant du bulbe du thermomètre
15 - Doit de gant d’insertion pour sondes
16 - Support châssis de la chaudière (pour fixation)
17 - Vanne d’isolement (+ raccords cannelés)
18 - Raccordement électrique
