Régulateur climatique de chaudière bois avec combustion assistée EU-880 zPID + 6 sondes + sonde extérieure
Il permet de contrôler la pompe de circulation d'eau chauffage, la pompe ECS, la pompe de circulation ou la vanne, la vanne mélangeuse et le ventilateur et peut il peut être connecté à un thermostat d'ambiance.
Contrôleur de charge des chaudières avec fonctionnement de la vanne mélangeuse
Fonctions exercées par le contrôleur
- Contrôle du ventilateur
- Commande de l'actionneur de vanne mélangeuse
- Contrôle de la pompe de circulation du chauffage central
- Contrôle de la pompe ECS
- Contrôle de la pompe supplémentaire
- La possibilité de connecter un régulateur d'ambiance avec RS ou communication traditionnelle
- La possibilité de connecter le module GSM EU-65
- La possibilité de connecter le module EU-505 ETHERNET
- La possibilité de contrôler deux vannes avec l'utilisation des modules supplémentaires EU-61 v4 ou EU-430 RS
- Logiciel PID

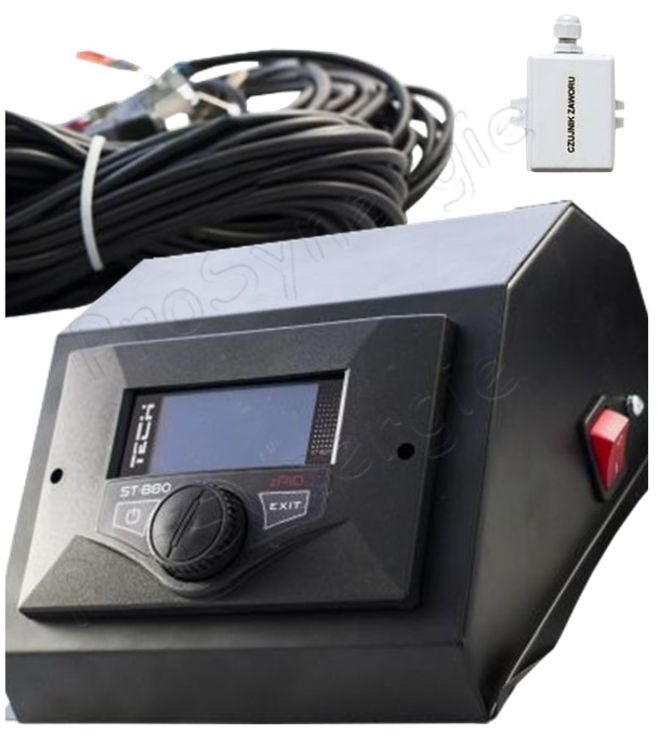

Équipement du contrôleur
- Grand écran graphique facilitant le fonctionnement du contrôleur
- Bouton de pulsateur
- Capteur de température CH
- Capteur de température ECS
- Vanne et capteur de température de retour
- Capteur de température de sortie des fumées
- Capteur externe (option supplémentaire)
- Câble d'alimentation
- Câble d'alimentation de la pompe
- Une protection thermique
- Boîtier panneau pour l'installation de la chaudière ou dans un boîtier métallique
Caractéristique technique
| N° | Dénomination | Valeur |
| 1 | Alimentation électrique | 230V ±10% /50Hz |
| 2 | Consommation électrique maximale | 11W |
| 3 | Température de travail ambiante | 5÷50°C |
| 4 | Charge de sortie maximale de la pompe | 0,5 A |
| 5 | Charge de sortie maximale de la vanne de mélange | 0,5 A |
| 6 | Charge de sortie maximale du ventilateur | 0,6 A |
| 7 | Capteur de température de l’eau | -30÷99°C |
| 8 | Résistance thermique du capteur de gaz de combustion | -30÷480°C |
| 9 | Fusible | 3,15 A |
Le régulateur de température ST–801 PID est destiné aux chaudières bois à gazéification. Il contrôle la pompe de circulation d’eau, la pompe ECS et la pompe supplémentaire. Il peut également coopérer avec 2 vannes à trois ou quatre voies, un régulateur de salle, un module GSM et un module Ethernet.
Les réglages du contrôleur doivent être personnalisés en fonction des besoins de chaque utilisateur, selon le type de combustible et de chaudière de chauffage central utilisée. Le fabricant et son distributeur ne sont pas responsables des réglages incorrects. En cas de panne de tension, le thermorégulateur cesse de fonctionner. Une fois l’alimentation revenue, le mode de fonctionnement est rétabli selon les paramètres précédemment définis (en raison de la mémoire intégrée). Les paramètres du thermorégulateur restent sauvegardés même en cas de panne de tension.
En option, il existe également une commande supplémentaire de deux vannes de mélange via les modules ST 61 TECH.
Le contrôleur zPID ST 880 est un contrôleur avec un signal de sortie continu utilisant un algorithme de contrôle PID modifié.
Dans ce type de régulateur, la puissance d'insufflation est calculée en fonction de la température de la chaudière et de la température des fumées mesurées à la sortie de la chaudière.
Le ventilateur fonctionne en continu dans le temps et la puissance de soufflage dépend directement de la température de chaudière mesurée, de la température des fumées et de la différence entre ces paramètres et leurs points de consigne.
Le maintien stable de la température réglée sans ajustements et oscillations inutiles sont les avantages du contrôleur zPID. En utilisant ce type de contrôleur avec un capteur de sortie d'échappement, les économies de consommation de carburant peuvent varier de quelques à plusieurs pour cent.
La température de sortie d'eau est très stable, ce qui affecte la durée de vie plus longue de l'échangeur (chaudière). Le contrôle de la température des gaz d'échappement à la sortie de la chaudière entraîne une faible émission de poussières et de gaz nocifs pour l'environnement.
L'énergie thermique des fumées n'est pas gaspillée et rejetée dans la cheminée, mais utilisée pour le chauffage !!!
FONCTIONS MISES EN ŒUVRE PAR LE CONTRÔLEUR: commande du ventilateur contrôlant la vanne mélangeuse commande du servomoteur commande de la pompe CH commande de la pompe HUW pompe supplémentaire possibilité de connecter un régulateur d'ambiance avec communication RS ou option traditionnelle de connecter le module GSM ST-65 possibilité de connecter le module ST-500 ETHERNET possibilité de contrôler deux vannes avec commande supplémentaire Modules ST-61 v4 ou ST-430 RS Logiciel zPID ÉQUIPEMENT DU CONTRÔLEUR: grand écran graphique pour une utilisation facile du bouton d'impulsion du contrôleur capteur de température capteur de température CO capteur de température CWU valve de capteur et retour capteur de température d'échappement capteur de température des gaz d'échappement capteur externe (sans câble) câble d'alimentation boîtier de panneau à module de protection thermique (termik) pour la construction de chaudières en matériaux de haute qualité résistants aux températures élevées et basses POURQUOI ACHETER UN CONTRÔLEUR TECH?
Ils sont faits de matériaux de la plus haute qualité, ils sont sans problème et durables.
Ils sont rapides à installer et faciles à utiliser.
Ils sont utilisés par les plus grandes entreprises de chaudières, dont STALMARK, TERMO-TECH, KOŁTON, DEFRO, ZĘBIEC, SAS, KAMEN, OSIEK, ŻYWIEC, RAKOCZY, ZGODA
