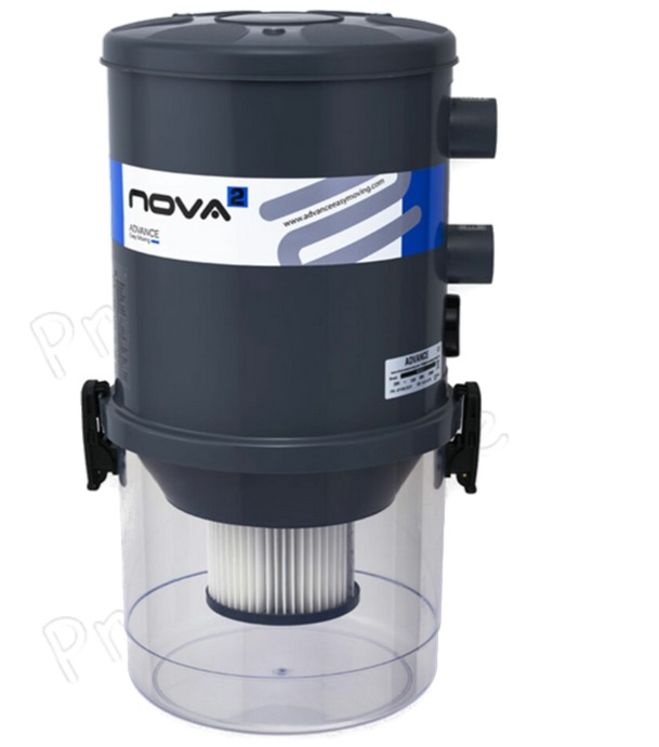

Repérage :
| Repère |
Description |
| 1 |
Dôme insonorisé |
| 2 |

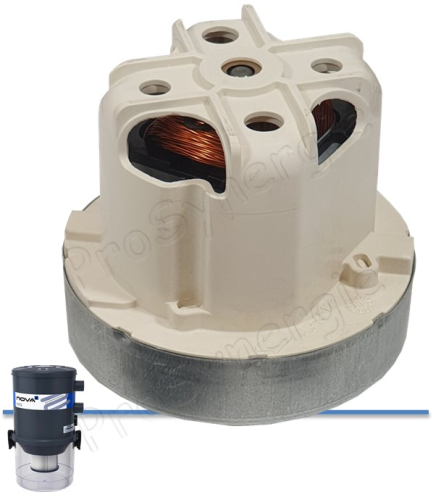

Moteur |
| 3 |
Corps Principal |
| 4 |
Cartouche filtrante |
| 5 |
Bac à boussière transparent |
| 6 |

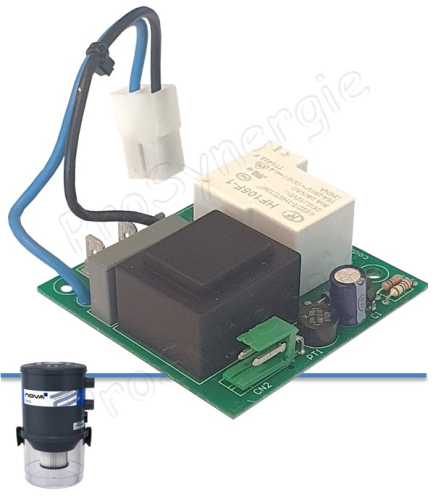

Câble de signal d’activation (bornier micro sur le contrôleur) |
| 7 |
Câble d'alimentation secteur 230V |
| 8 |
Refoulement (air) |
| 9 |
Aspiration (poussières) |
| 10 |
Soupape casse vide * |
| 11 |
Poignée et crochet de fermeture |
* La soupape de rupture de vide a pour fonction la protection du moteur.
Dans le cas où celui-ci tombe en panne la soupape s’ouvre de façon à le ventiler.
Description :
| Poids |
Kg |
7 |
| Mesure A |
mm |
173 |
| Mesure B |
mm |
108 |
| Mesure C |
mm |
205 |
| Mesure D |
mm |
395 |
| Mesure E |
mm |
600 |
| Mesure F |
mm |
310 |
| Mesure G |
mm |
176 |
| Mesure H |
mm |
340 |
| Mesure I |
mm |
180 |
| Mesure L |
mm |
28 |
| Mesure M (mini) |
mm |
100 |
| Bruit |
dB(A) |
< 70 |
| Aspiration |
Ø mm |
50 |
| Refoulement |
Ø mm |
50 |
| Degré de protection |
IP |
44 |
| Puissance |
Vac |
230 |
| Fréquence |
Hz |
50/60 |
| Puissance Moteur |
KW |
1,3 |
| Ampèrage |
A |
5,4 |

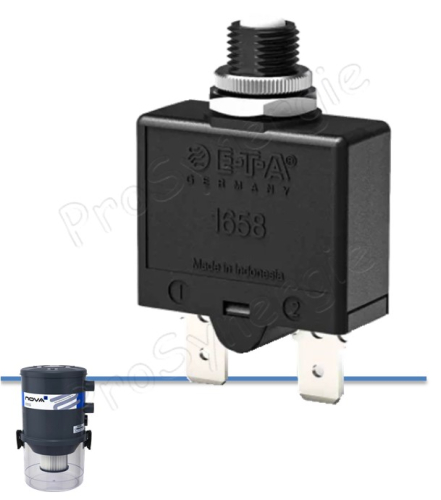

| Sécurité thermique |
A |
7 |
| Débit maximum |
m3/h |
234 |
| Surface de filtration |
cm² |
6700 |
| Capacité de la cuve |
Litres |
18 |
| Classe de filtration |
E11 |
| Soupape casse vide |
Oui |
