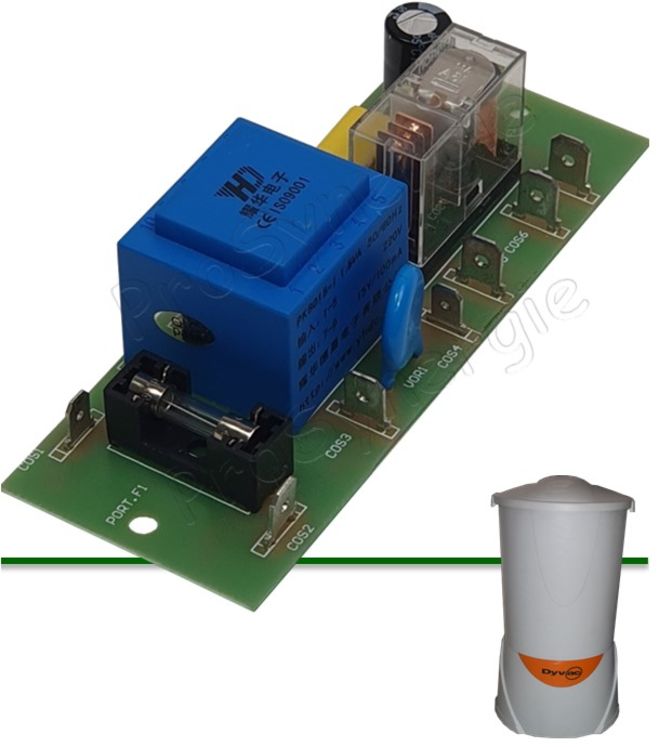

| Branchement | Correspondance |
| COS1 | Raccordement Neutre sur le réseau local |
| COS2 | Raccordement Neutre sur le thermostat de sécurité bilame |
| COS3 | Retour Neutre depuis le thermostat de sécurité bilame |
| COS4 | Raccordement Phase depuis le réseau local (230 Vac) |
| COS5 | Alimentation Phase du moteur (230 Vac) |
| COS6 | Contact de commande (marche forcée ou prise de service) |
| COS7 |
La mise en marche du moteur de la centrale d’aspiration est asservie au contact de commande, sur lequel est raccordé le(s) prise(s) de service du système ou bouton de marche forcée.
La thermistance située dans la chambre du moteur et le fusible situé sur la carte électronique ont pour fonction de sécurisé le fonctionnement du système. Le fusible protège des surtensions et la thermistance d’une montée anormale de la température du moteur. L’une comme l’autre interrompe l’alimentation du système. Pour la réinitialisation, le fusible est à remplacer tandis que la thermistance se réarme automatiquement.
