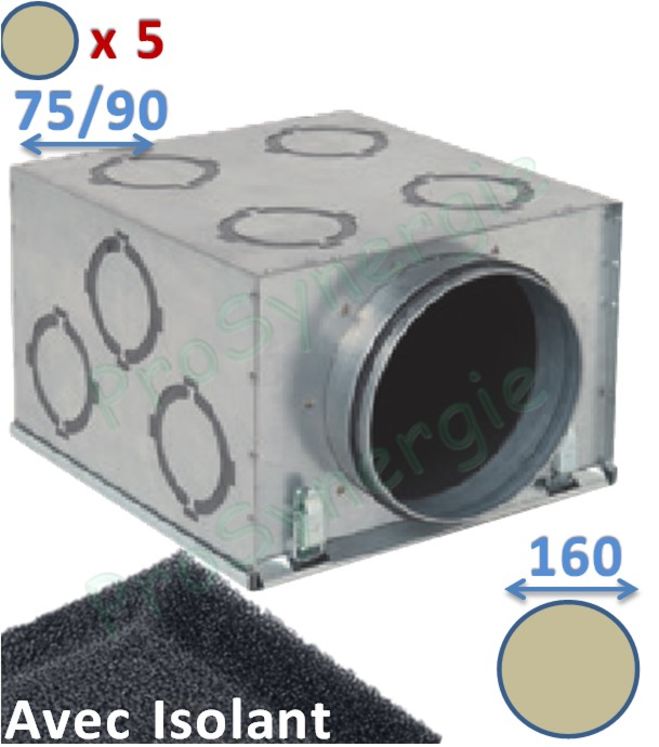

Caisson de répartition métallique pour réseau Optiflex/flexigaine rond - 1 piquage en Ø 160mm et 5 piquages operculable (prévoir raccords Ø 75 ou 90mm)
Marque : Aldes
Référence : ALD11091986
Caisson prévu aérauliquement pour 5 branchements - 13 Piquages operculables permettant une installation plus facile du réseau
Article remplacé
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description
Le caisson de répartition métallique Optiflex à piquages circulaires est utilisé soit pour le soufflage ou la reprise.
Le caisson comprend :
- 1 piquage Ø 160 mm équipé d'un joint TPE,
- des faces avec piquages compatibles Ø 75/ Ø 90mm, offrant la possibilité d'orienter les sorties en adéquation avec les contraintes chantiers (pose droite ou pose à 90° par rapport au piquage Ø 160mm),
- 1 face amovible pour la maintenance du caisson,
Les caissons de répartition sont isolés phoniquement.
Mise en oeuvre
Les piquages non utilisés n'ont pas besoin d'être bouchonnés, les sortiesn en 80mm sont oppercumables.
Choisir un raccord caisson D75 ou D90 mm suivant le diamètre du conduit à raccorder.
Dimensions
Pour les cotes, voir l'image
| Ø N1 | Ø N2 | l | L1 | L2 | H |
| 160 mm | 80 | 268,5 | 314 | 280 | 198,15 |
