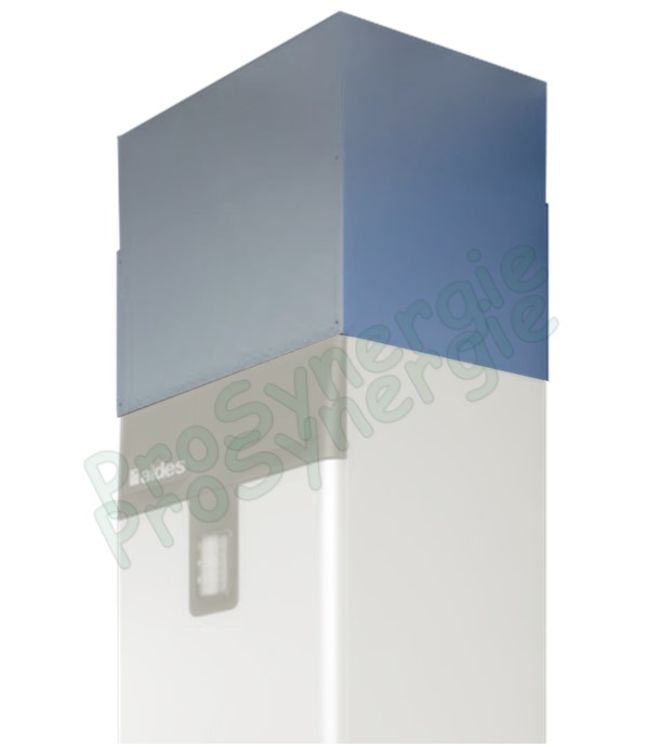

cache gaines télescopique pour Dee Fly Cube. Ce cache gaine télescopique permet de cacher les gaines entre le Cube et le plafond. Il est télescopique de 300 à 600 mm. Il peut se fixer au plafond soit sur le cadre livré avec, soit sur la nourrice 11023224.
Utilisation avec cadre (fourni) :

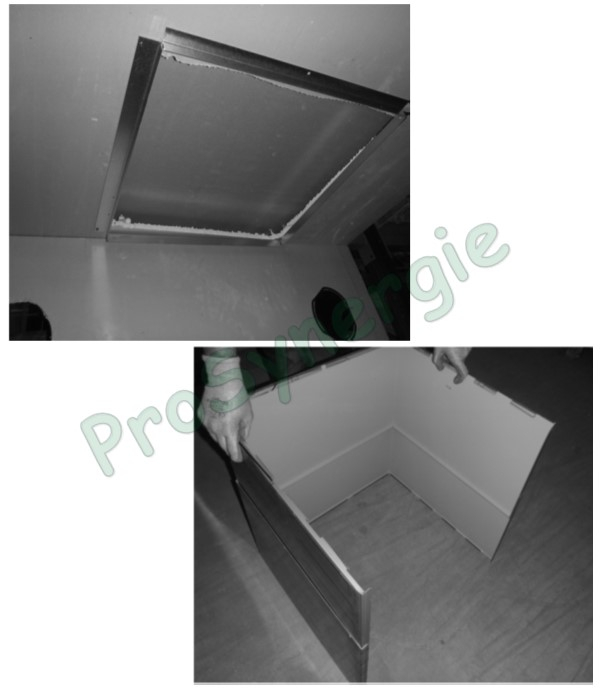

Fixer le cadre au plafond, en le plaquant contre le mur (ne pas enlever parties sécables contre le mur). Découper le
plafond. Enlever les parties sécables sur la face avant (entourées sur la photo).
Utilisation avec nourrice (Code 11023224) :
Fixer la nourrice au plafond, en la positionnant en butée contre le mur (les 3 passe fil étant côté mur)
Fixer les rails sur le cadre ou la nourrice. Ils doivent être fixés au plus près du mur, en utilisant les perçages présents.
Fixer les rails sur le Dee Fly Cube

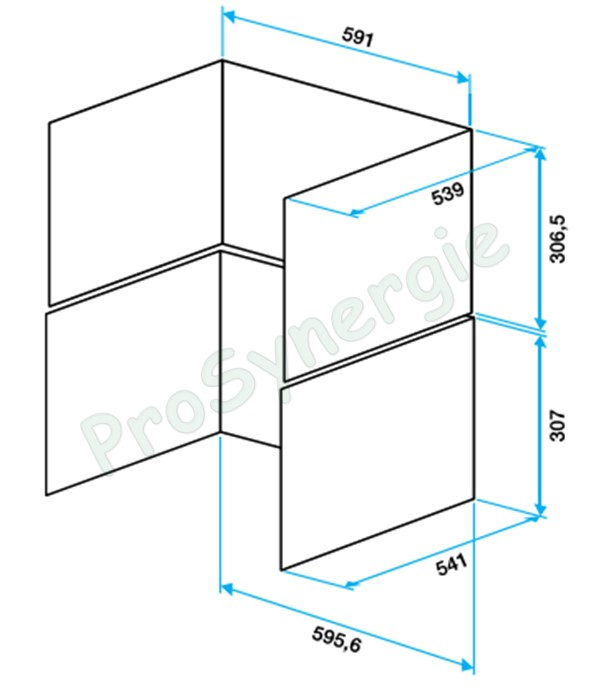

Identifier le cache supérieur et le cache inférieur. Le cache supérieur se monte à l’intérieur du cache inférieur, et possède un évidement.
Emboiter le cache supérieur sur les rails. Plaquer le cache en le poussant contre le mur
Emboiter le cache inférieur sur les rails. Plaquer le cache en le poussant contre le mur.
Immobiliser les 2 caches l’un avec l’autre en utilisant 1 vis de chaque côté. (pré perçer avant vissage)
