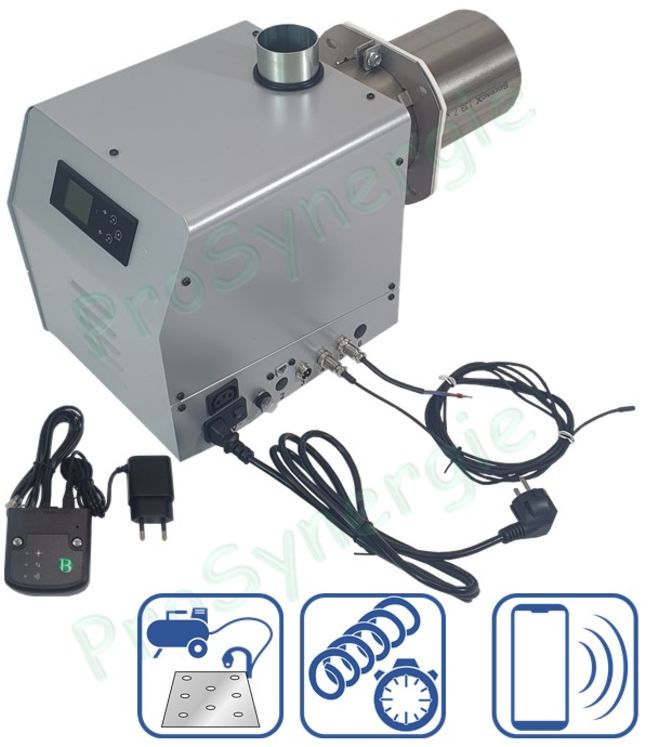

Brûleur à granulé B-MAX (Home, Essential) 5 à 90 kW + Module wifi , 230 Vac avec injecteur nettoyage pneumatique

Envoyer à un ami
Une question ?
Marque : B-Max
Référence : SITE012216
B-Max
Les brûleurs B-Max peuvent être installés sur des chaudières récentes ou servir à la reconversion de chaudières à gaz ou à fioul anciennes. Ils couvrent une large gamme d'utilisations (domestique, petit tertiaire ou insdustriel).
Leur fonctionnement est entièrement automatisé ; ils sont programmables.
Ils peuvent recevoir en option un système de nettoyage à air comprimé - celui-ci est fortement reccommandé..
En stock
à partir de
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus
pdf Fiche Commerciale brûleurs B-Max (B-Home Essential) 30 à 90KW pdf Manuel d´utilisation et entretien pour brûleur Home Round 25 & Essential Round 50

Description :

les brûleurs B-Max de petite et moyenne puissance sont constitués d'un boîtier externe et d'une chambre de combustion ronde.

Ses principaux composants sont :

  • le panneau de commande
  • la carte électronique,
  • la buse d'alimentation,
  • la vis interne d'alimentation,
  • le ventilateur principal à vitesse variable,
  • le système d'allumage (bougie d'allumage et détecteur de flamme),
  • les différents éléments de connexion électriques

Ils doivent être alimentés par une vis sans fin externe et un flexible coupe-feu, qui permettent d'assurer le tranport du combustible depuis le silo de stockage.

Le panneau de commande à micro processeur installé dans l'appareil permet de gérer toutes les fonctions du brûleur et de piloter l'ensemble de l'installation.
Il permet la programmation de plages horaires; fonction permettant à l'Utilisateur de faire fonctionner l'appareil uniquement quand cela est nécessaire.

Caractéristiques :

Modèle B-Home Essential B-70 B-90
Puissance thermique Max  kW 34 55 70 90
Min kW 5 5 10 10
Consommation Max kg/h 7 11 14 18
Min kg/h 1 1 2 2
Alimentation électrique V/HZ 230/50 230/50 230/50 230/50
Consommation Moyenne W 60 60 60 60
Consommation au démarrage W 170 170 170 170
Fusible A 3,15 3,15 3,15
Niveau sonore dB 35 40 40 40
Longueur de flamme mm 200 300 350 400
Dimensions du corps de chauffe Hauteur mm 300 400 450 450
Largeur mm 300 350 560 560
Profondeur mm 350 450 650 700
Tirage cheminée pa 20 20 20 20
Poids Kg 14 15 19 24
Ø Chambre de combustion mm 140 168,5 193,7 193,7

Dimensions :

Modèle A (mm) Ø B (mm) C (mm) D (mm) E (mm) Ø F (mm) G (mm) H (mm) I (mm) L (mm) M (mm) N (mm) Ø O (mm) P (mm) Q (mm)
B-Home 47,5 140 101 263 22 60 232 272,5 249 30 21 543 142 135 135
Essential 33,5 168,5 77 263 17,5 60 232 272,5 249 30 21 543 172 159 159
B-70 30,7 193,7 78 290 18,7 60 260 300 250 27 21 571 201 170 180
B-90 30,7 193,7 78 290 18,7 60 232 300 300 27 21 621 201 170 180

Montage du brûleur (repère) :

Pour le montage du brûleur sur la chaudière :

  • vérifier que le trou (1) de la portière (2) de la chaudière soit de dimensions appropriées pour le passage de la chambre de combustion du brûleur. En cas contraire l'adapter au diamètre
  • réaliser les quatre trous filetés (3) (M8) pour la fixation de la bride au support brûleur
  • positionner le joint (4), fourni avec le brûleur, entre la bride (5) et la portière (2) de la chaudière
  • insérer les 4 vis (6) (M8) et serrer UNIQUEMENT les deux vis qui bloquent la demi bride inférieure. Les deux vis de la demi
  • bride supérieure doivent être UNIQUEMENT insérées mais non serrées
  • insérer la chambre de combustion du brûleur jusqu'à l'endroit prévu par la chaudière
  • serrer les deux demi brides avec les vis (7) et les vis (6) qui étaient juste positionnées.
