Description :

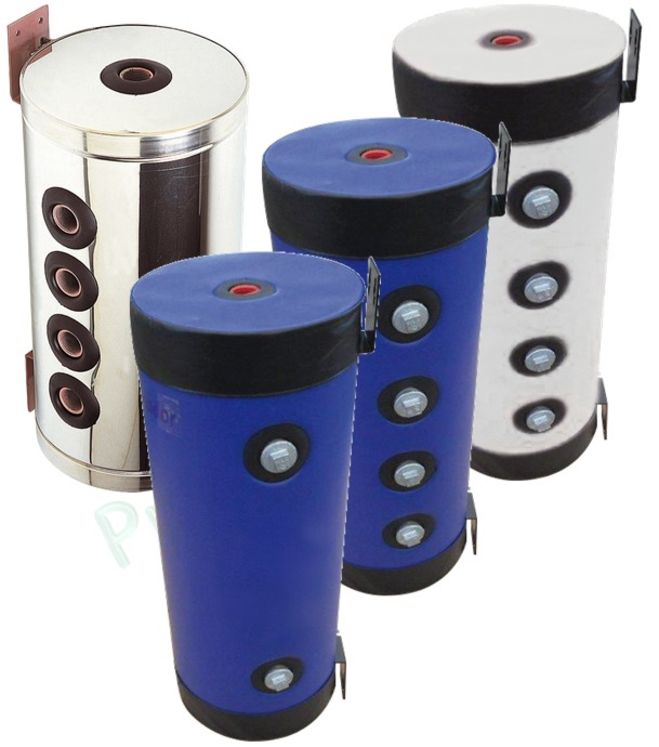

- Bouteilles de mélange et de décantation pour installations de chauffage et climatisation. (Jaquette skaï bleue)
- Corps Acier ou Inox.
- Réversible : Installation possible à droite ou à gauche de la chaudière.
- Pose murale pour les modèles de 8 à 50 litres. Au delà : voir gamme "4 piquages de chaque coté", pose murale ou sur pieds.
- 4 Bouchons fournis uniquement avec les modèles : BMEL12SK / BEML25SK / BMEL50SK
Fonction :
Dans les installations de chauffage, la bouteille de mélange permet :
- D'augmenter le volume d'eau de l'installation, donc de limiter le nombre de démarrages du bruleur, d'où un meilleur rendement.
- De travailler avec des températures d'eau différentes : L'eau de retour d'un plancher chauffant est réchauffée avant de retourner à la chaudière.
- Le découplage hydraulique.
- La décantation des boues.
- De purger l'air.
Dans les installations de climatisation, la bouteille de mélange permet :
- D'augmenter le volume d'eau de l'installation, donc de limiter le nombre de démarrages du groupe froid, d'où une meilleure efficacité.
Dans les installations avec pompe à chaleur, (simple ou relève de chaudière) la bouteille sert d'interface hydraulique et joue le rôle de ballon tampon.
Dimensions :
Code article |
Volume |
Jaquette |
Hauteur |
Largeur |
Watts (*Erp) |
Classe Erp |
Kgs |
BMEL08SK* |
8 |
skaï |
382 |
194 |
23 |
B |
5,7 |
BMEL12 |
12 |
inox |
526 |
220 |
39 |
C |
7,7 |
BMEL12SK |
12 |
skaï |
526 |
273 |
28 |
B |
7,7 |
BMEL12SKE* |
12 |
skaï |
526 |
194 |
28 |
B |
7,4 |
BMEL25 |
25 |
inox |
790 |
194 |
46 |
C |
12,8 |
BMEL25SK |
25 |
skaï |
790 |
194 |
41 |
C |
12,8 |
BMEL25SKE* |
50 |
skaï |
790 |
220 |
41 |
C |
12,5 |
BMEL50 |
50 |
inox |
1010 |
220 |
56 |
C |
19,5 |
BMEL50SK |
50 |
skaï |
1010 |
273 |
48 |
C |
19,5 |
BMEL50SKE |
50 |
skaï |
1010 |
273 |
48 |
C |
19,2 |
Code |
Distance (F) mm |
Distance (G) mm |
Distance (H) mm |
Distance (I) mm |
Raccords mano (d) |
Raccords Résistance (e) |
BMEL100SKM |
588 |
260 |
170 |
145 |
3 -> ØF 1/2' |
ØF 1'1/2 |
BMELI100SK |
690 |
255 |
170 |
345 |
3 -> ØF 1/2' |
ØF 1'1/2 |
